Введение
HSG Laser – один из ведущих мировых производителей оборудования для лазерной резки металлов. Компания специализируется на разработке и выпуске оптоволоконных лазерных станков, которые сочетают в себе высокую производительность, надежность и доступную стоимость. Оборудование бренда широко используется в различных отраслях, от мелкосерийного производства и рекламы до тяжелого машиностроения и судостроения, обеспечивая высококачественную обработку листового металла, труб и профилей. Оно соответствует актуальному подходу, который называют «4.0» или «Четвертая промышленная революция». Суть этого подхода – глубокая интеграция цифровых технологий в промышленность.
Оптоволоконная лазерная резка
Оптоволоконная лазерная резка – современная технология обработки металлов, при которой источником режущего луча является оптоволоконный лазер. В отличие от газовых лазеров, где луч генерируется в газовой смеси, здесь активной средой выступает специальное оптическое волокно, «наполняемое» светом от полупроводниковых диодов. У этой технологии есть ряд важных преимуществ:
- высокий КПД, до 40-50%, что делает оптоволоконные лазеры значительно более энергоэффективными;
- луч передается от источника к режущей голове по гибкому оптическому кабелю – это упрощает конструкцию станка и повышает ее надежность.
Такие лазеры отлично справляются с резкой цветных металлов (алюминия, латуни, меди) и черных металлов (стали, нержавейки) малой и средней толщины, обеспечивая высокую скорость и чистый рез с минимальной зоной термического влияния.
Компания HSG Laser изготавливает оборудование, работающее по твердотельной технологии.

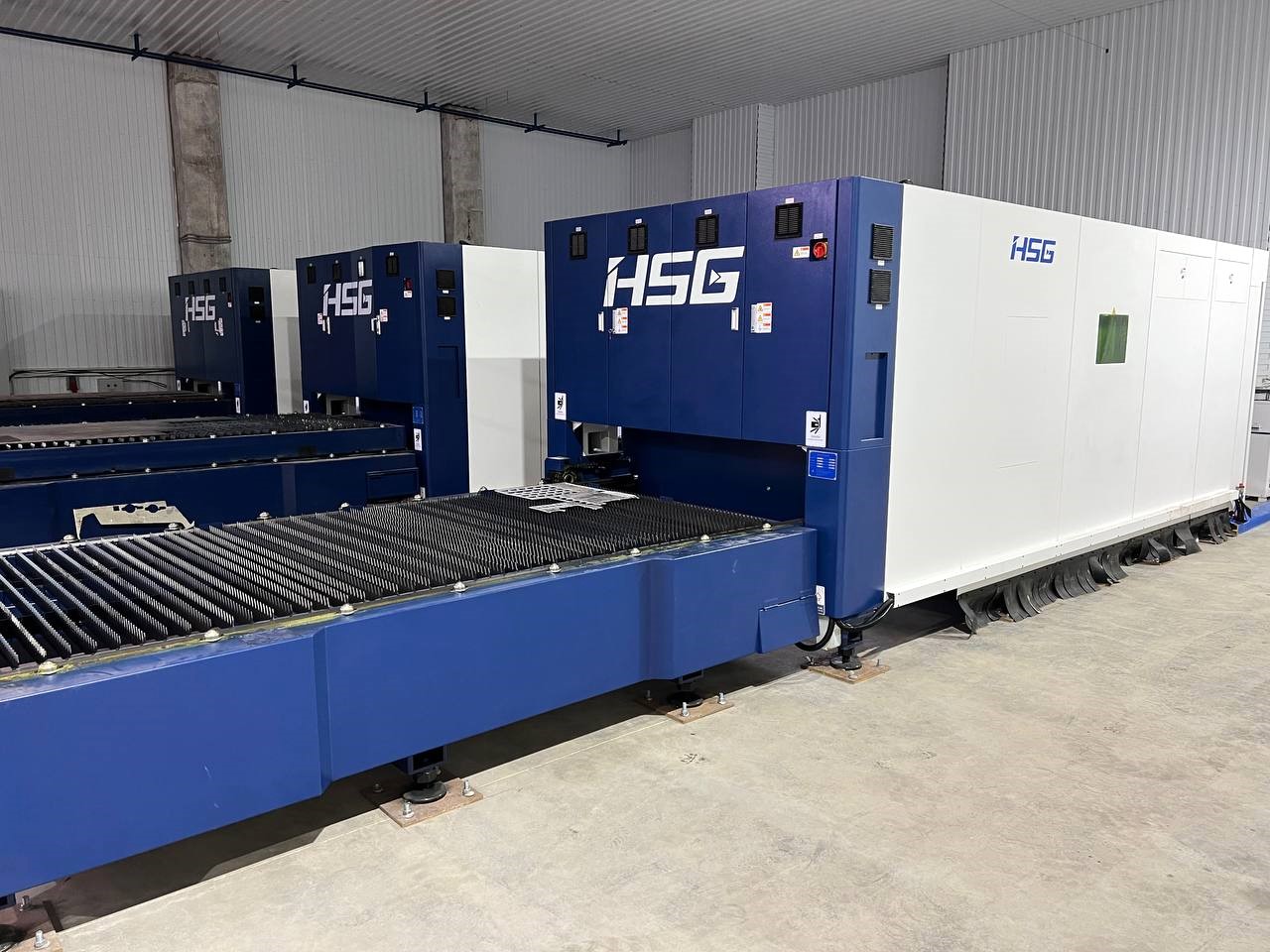

Серии оборудования HSG
HSG Laser предлагает несколько серий станков, каждая из которых оптимизирована для определенных задач и бюджетов.
Серия GC представляет собой экономичные и надежные станки с твердотельными лазерами, идеально подходящие для старта в бизнесе или для непостоянной нагрузки в цехах. Для них характерны простота конструкции и легкая интеграция в производственный процесс.
Серия GX – станки, предлагающие оптимальное соотношение цены и функциональности. Они оснащаются более мощными лазерными источниками, в них предусмотрены увеличенное рабочее поле и усиленные портальные конструкции. Такое оборудование подходит для стабильной работы в одну-две смены.
СерияGH относятся к профессиональному и промышленному классу. Эта модель обладает максимальной мощностью, высокой скоростью позиционирования, системами автоматической загрузки/выгрузки листов. Она рассчитана на круглосуточную работу в условиях крупносерийного производства. В каталоге компании KVARTA представлены, в частности, станки для резки листового металла HSG Laser GH. Их можно заказать в различных модификациях, с рабочим полем 3048 х 1524 мм, 4000 x 2000 мм или 6000 x 2500 мм. Установка HSG Laser GE предназначена для лазерной резки листа и труб, она тоже доступна в нескольких модификациях.
Также HSG Laser выпускает специализированные станки для лазерной резки труб и профилей, способные обрабатывать круглые, квадратные и прямоугольные заготовки большого диаметра и длины. Серия X предназначена для высокоточной резки, в нашем каталоге есть такое оборудование, которое подходит для небольших производственных помещений.
Технология режущей головы HSG
Режущая голова– один из самых важных узлов лазерного станка. Она фокусирует лазерный луч в точку минимального диаметра на поверхности заготовки, одновременно подавая под давлением технологический газ – кислород, азот, воздух. Качество реза напрямую зависит от точности и надежности этого компонента.
Компания HSG Laser разработала собственную конструкцию режущей головы , для которой характерны высокая стабильность и долговечность. Предусмотрена автоматическая система регулировки фокусного расстояния, которая позволяет оператору быстро и точно менять положение фокуса в зависимости от толщины и типа материала, чтобы получить идеальный рез по всей глубине.
Голова оборудована эффективной системой коллимации и фокусировки луча, которая сводит к минимуму оптические искажения. Встроенные датчики контроля высоты в режиме реального времени отслеживают расстояние от сопла до поверхности заготовки. Это позволяет голове автоматически обходить неровности листа, сохраняя постоянный зазор, что особенно важно при работе с деформированным или ржавым материалом. Надежная система герметизации и охлаждения защищает оптику от загрязнения металлической пылью и брызгами. Это дает возможность:
- значительно продлить срок ее службы;
- снизить эксплуатационные расходы.
Система управления Alpha T
В современных станках используются системы числового программного управления (ЧПУ). HSG Laser устанавливает на свои станки собственную разработку – систему управления Alpha T. В ней предусмотрен интуитивно понятный сенсорный интерфейс, который отображает всю ключевую информацию: состояние станка, мощность лазера, давление газа, скорость лазерной резки. Система поддерживает работу с наиболее распространенными форматами векторных файлов (DXF, DWG) и имеет встроенный модуль для простого программирования резов.
Одной из ключевых особенностей Alpha T является обширная база технологических параметров для резки различных материалов и толщин. Оператору достаточно выбрать тип металла и его толщину из списка, и система автоматически подставит рекомендуемые значения мощности, скорости, давления газа и типа фокусировки. Это не только ускоряет настройку, но и помогает избежать ошибок, особенно начинающим пользователям.
Также система:
- обеспечивает диагностику оборудования, предупреждая оператора о потенциальных неисправностях;
- позволяет осуществлять удалённое подключение сервисных инженеров для оперативной технической поддержки
Применение в разных отраслях
Универсальность и точность лазерной резки открывают широкие возможности для ее применения. В машиностроении и автопроме станки HSG используются для производства деталей кузова, элементов рам, кронштейнов, крепежных пластин с высокой точностью контуров. В строительстве и архитектуре с их помощью создают сложные фасадные элементы, декоративные решетки, кованые изделия и детали металлоконструкций. Отрасль рекламы и дизайна активно применяет лазер для изготовления объемных букв, элементов интерьера и сувенирной продукции из тонколистового металла.
В производстве мебели лазерную резку используют для создания каркасов, декоративных вставок и фурнитуры. В энергетике и электронике станки режут корпуса для приборов, радиаторы охлаждения и токоведущие шины. Отдельное направление – резка труб и профилей, востребованная при производстве мебели, спортивного оборудования, сельхозтехники и строительных лесов.
Выбор оборудования: рекомендации KVARTA для вашего производства>
Выбор конкретной модели станка HSG Laser определяется целым комплексом факторов.
Главные параметры – максимальная толщина листа и тип металлов, которые планируется резать на постоянной основе. От этого зависит требуемая мощность лазерного источника. Например, для резки нержавеющей стали толщиной до 10 мм достаточно мощности 2-3 кВт, а для черной стали толщиной 20 мм уже потребуется 4-6 кВт.
Следующий фактор – размер рабочего стола. Он должен соответствовать типовым размерам заготовок, с которыми вы работаете. Для крупных листов, например, 1500х3000 мм или 2000х6000 мм, потребуется станок с соответствующим рабочим полем.
Еще один аспект – планируемый объем производства и режим работы. Для мелкосерийного производства или работы в одну смену подойдет более простая и экономичная модель. Для массового выпуска деталей в режиме 24/7 необходимо оборудование промышленного класса с усиленной конструкцией, автоматической системой загрузки и высокоточной механикой.
Также надо оценить требуемый уровень автоматизации: нужна ли система распознавания обрезков для экономии материала, автоматическая смене сопел или интеграция в роботизированную ячейку.
Не стоит забывать о сервисной поддержке – важны наличие официального сервисного центра, сроки поставки запчастей и качество обучения операторов.
Заключение
Лазерные станки HSG Laser – оборудование, в котором сочетаются современные технологии, надежность, высокая производительность. Они соответствуют концепции «4.0» и востребованы на предприятиях любого масштаба. Внедрение таких станков способно повысить эффективность, точность и гибкость металлообработки, открывая новые возможности для роста бизнеса. Компания KVARTA предоставляет возможность заказать оборудование для лазерной резки HSG Laser на выгодных условиях.
