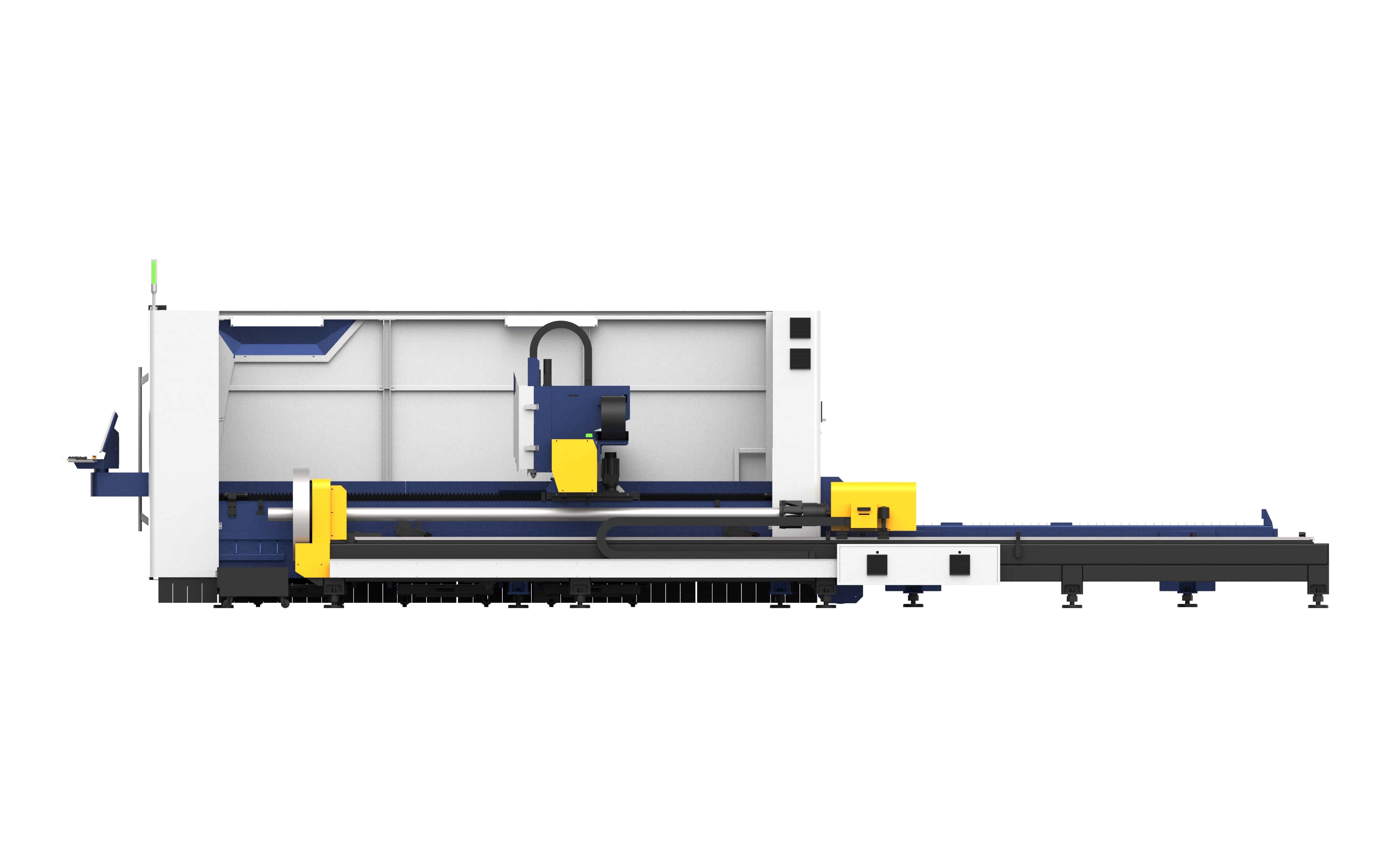

Установка лазерной резки листа и труб HSG Laser GE

Карточка оборудования

Рабочее поле моделей:
  • C3015B-22EQ3048 мм x 1524 мм
  • C4020B-22EQ4000 мм x 2000 мм
  • C6025B-22EQ6000 мм x 2500 мм
  • G6025E-35EQ6000 мм x 2500 мм
Мощность:

2 000 - 6 000 Вт

КВАРТА

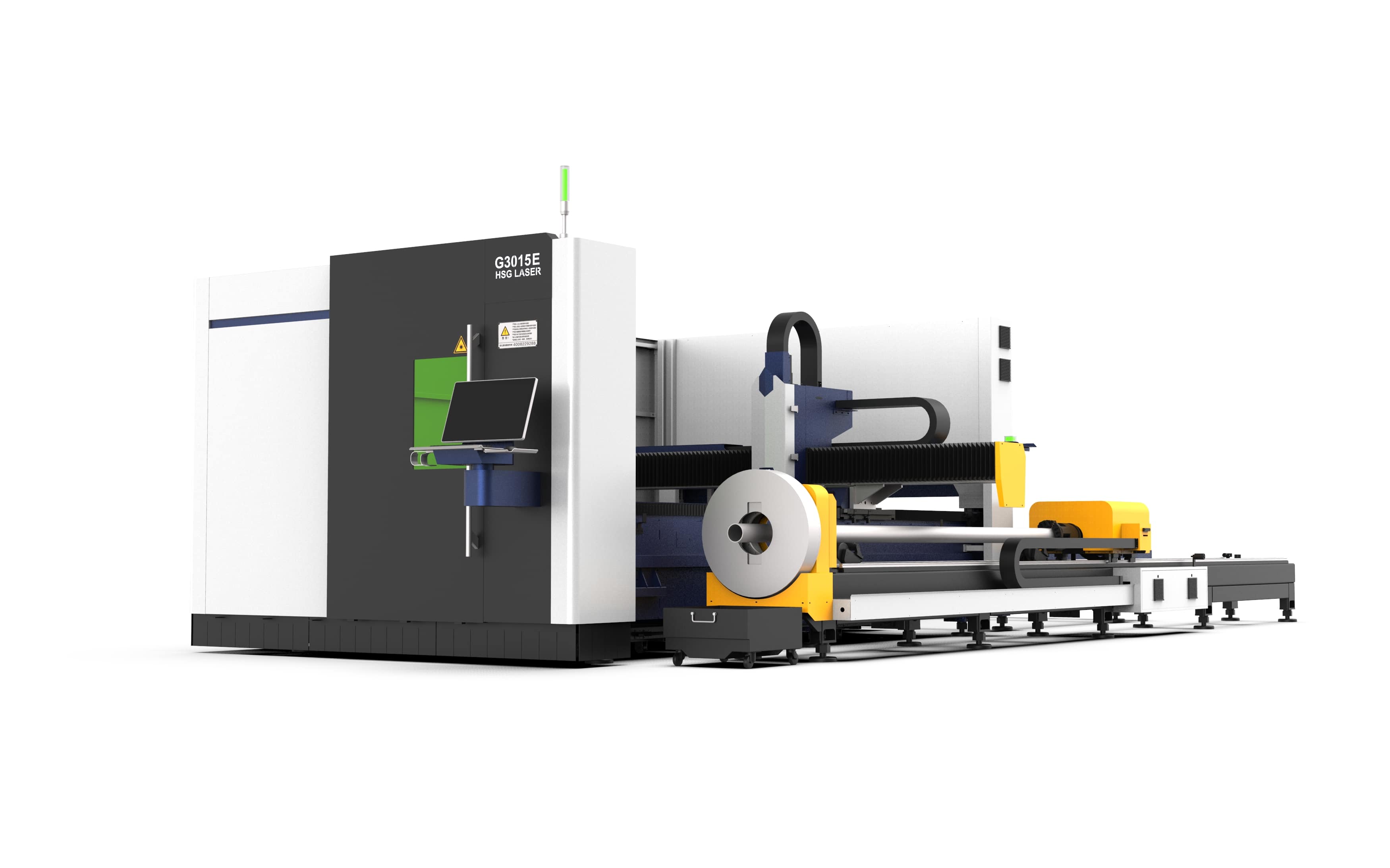

Установка лазерной резки листа и труб HSG Laser GE

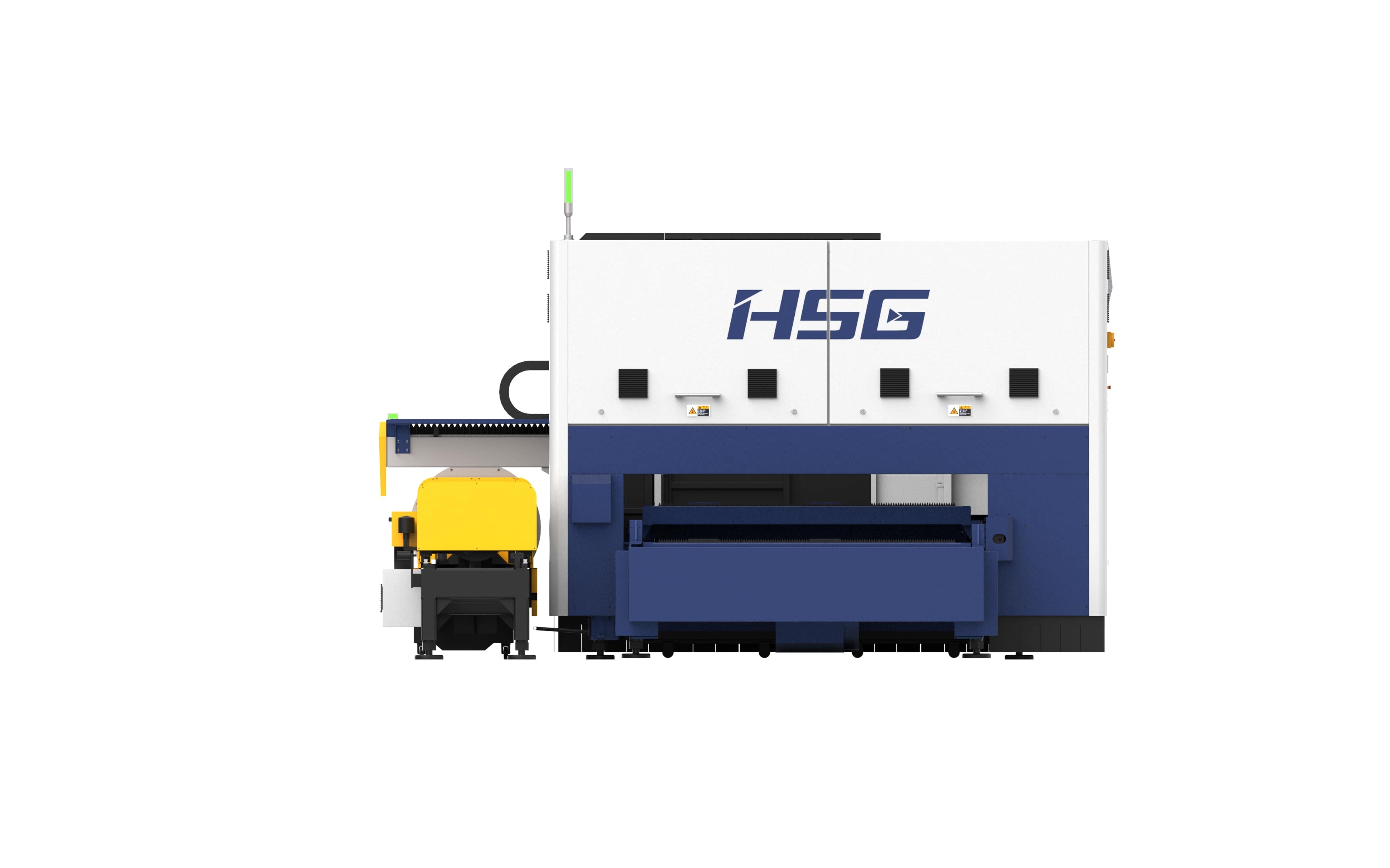

Установка лазерной резки листа и труб HSG Laser GE(2)

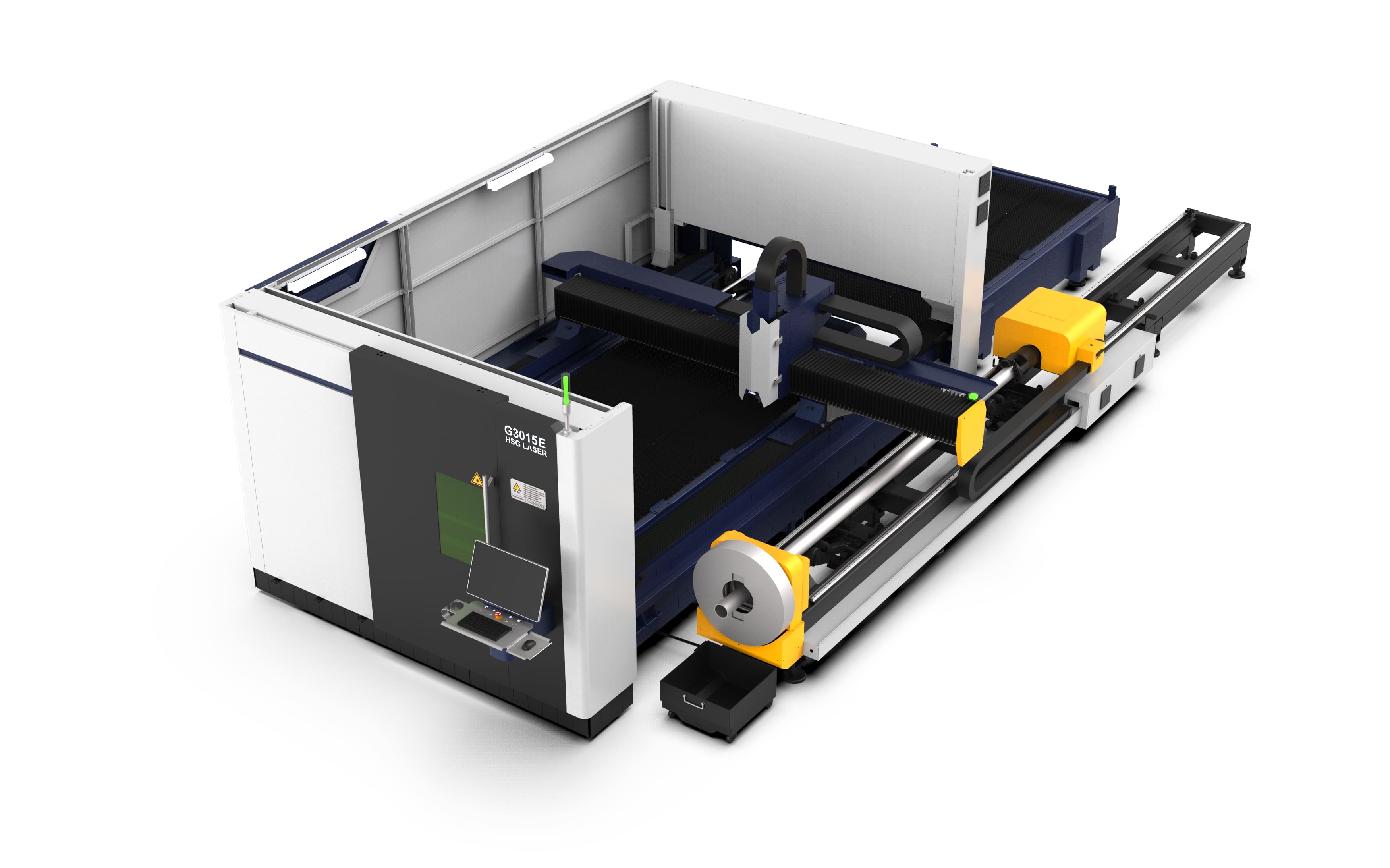

Установка лазерной резки листа и труб HSG Laser GE(3)

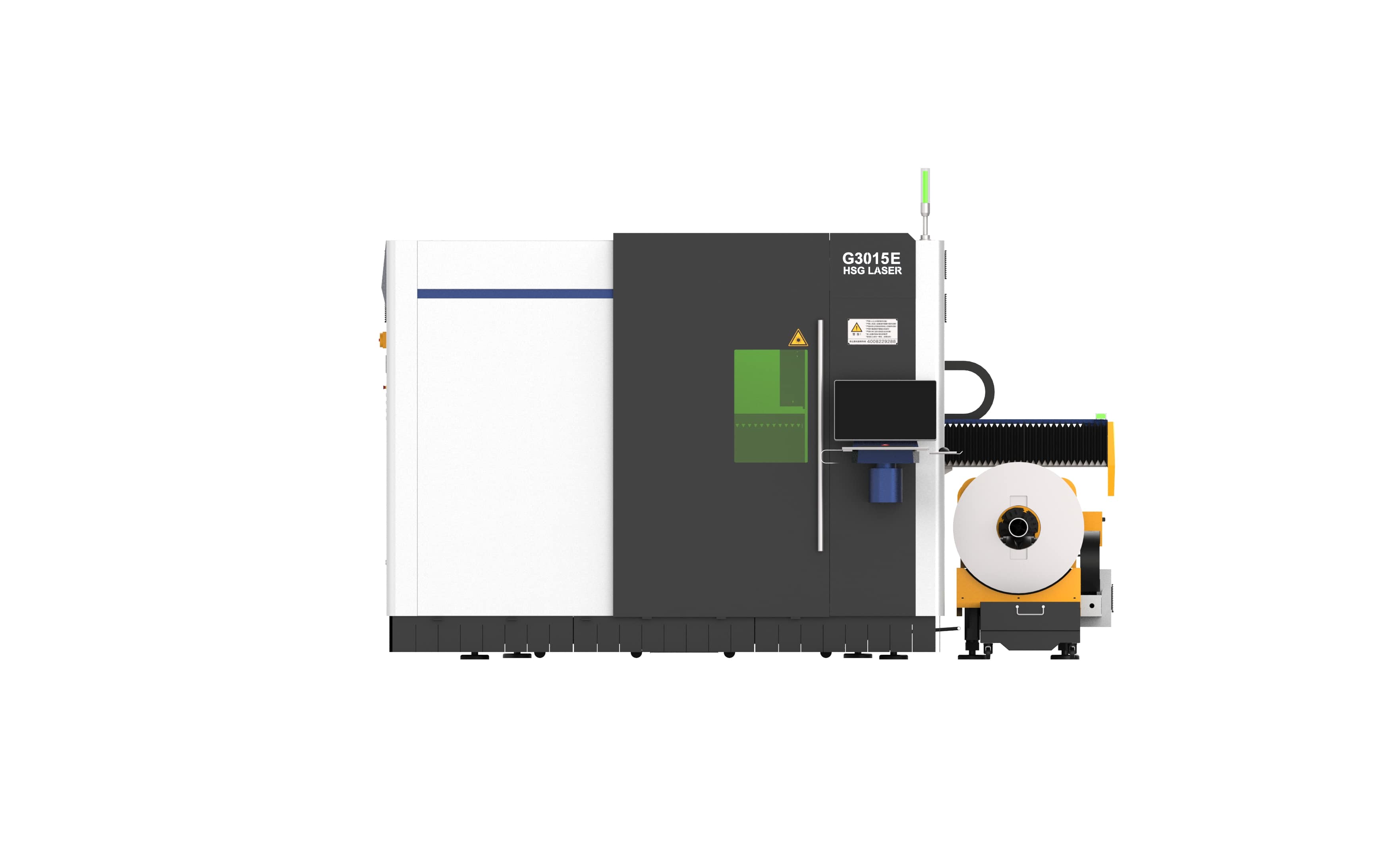

Установка лазерной резки листа и труб HSG Laser GE(4)

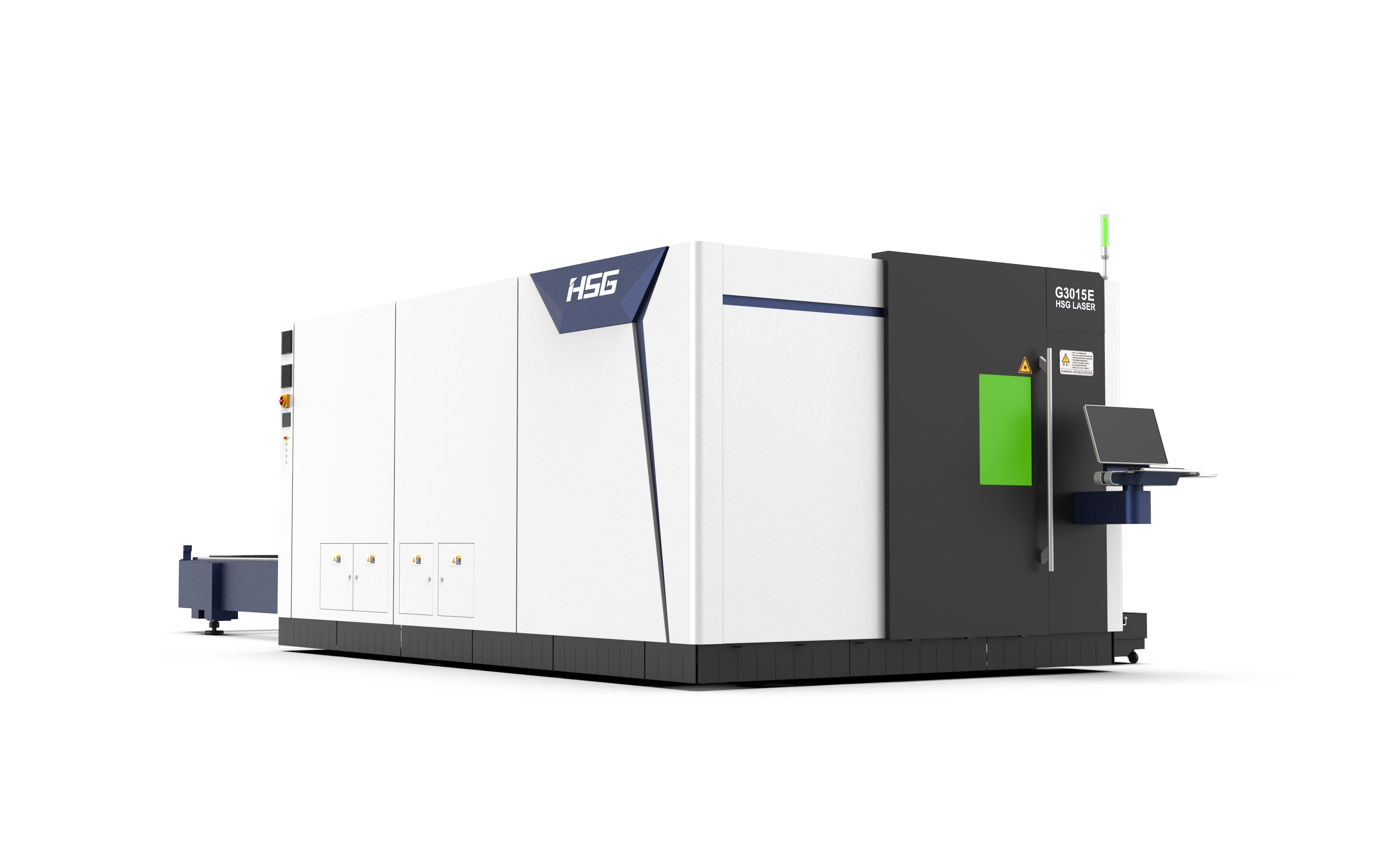

Установка лазерной резки листа и труб HSG Laser GE(5)

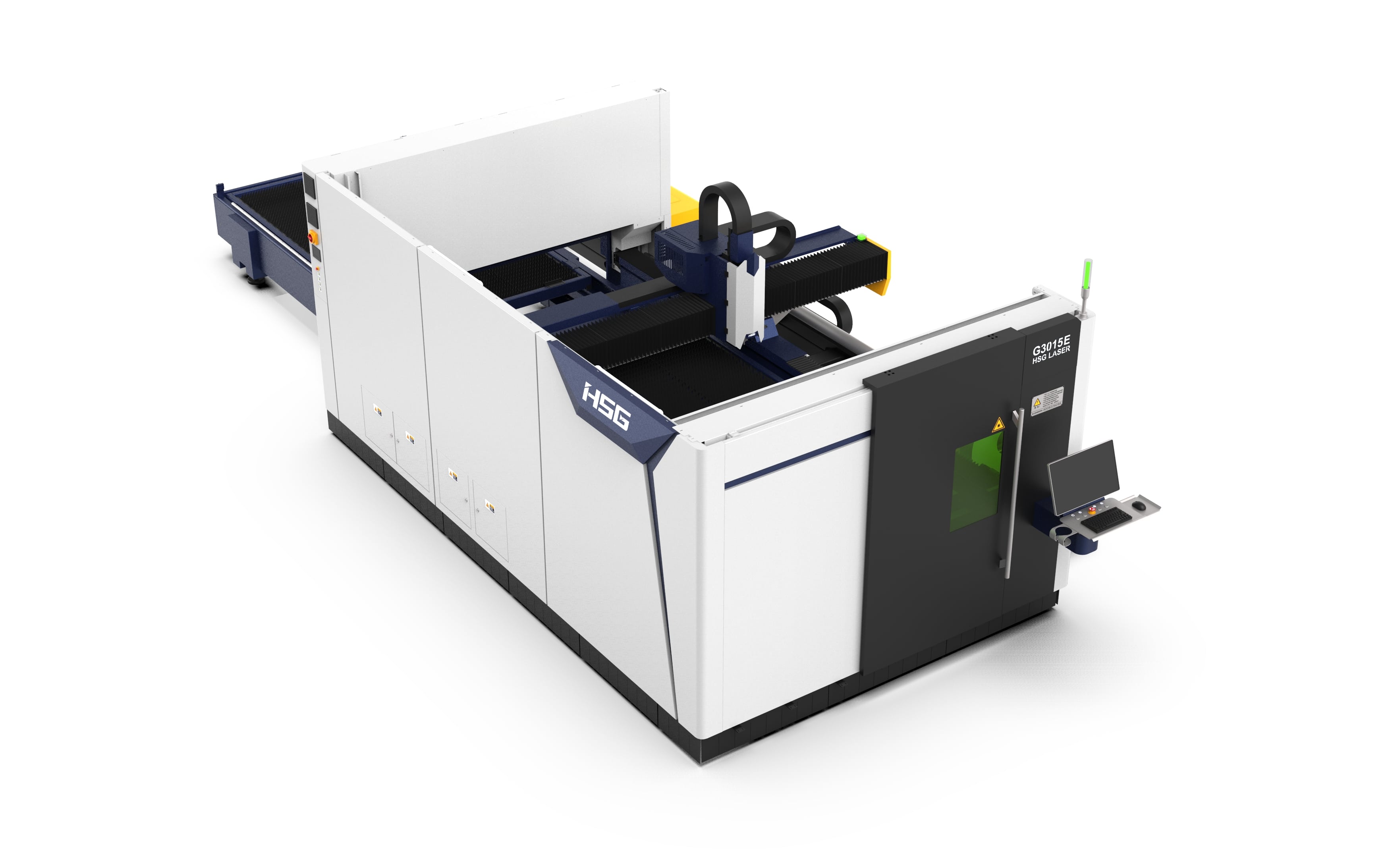

Установка лазерной резки листа и труб HSG Laser GE(6)

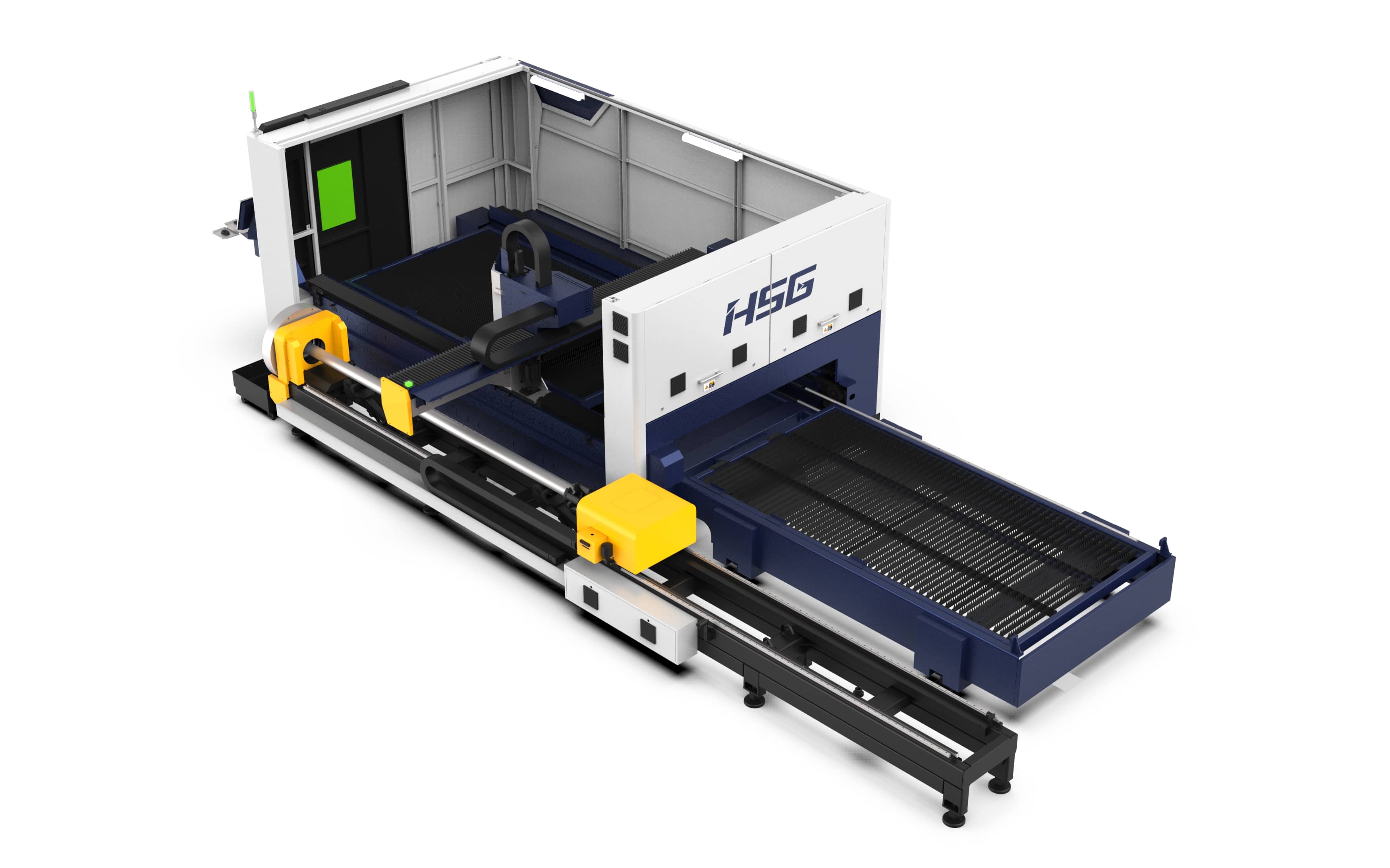

Установка лазерной резки листа и труб HSG Laser GE(7)

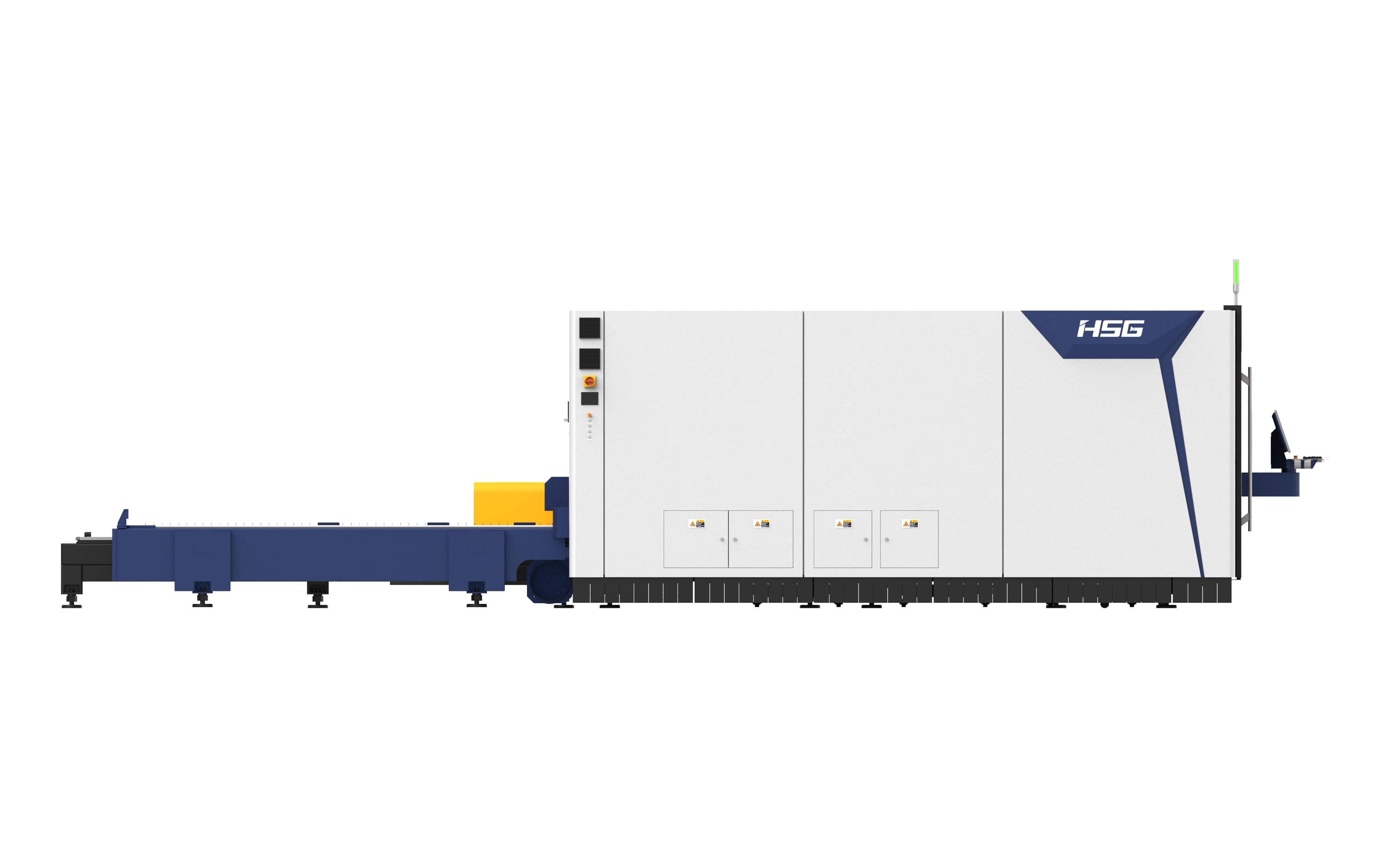

Установка лазерной резки листа и труб HSG Laser GE(8)
Установка лазерной резки листа и труб HSG Laser GE(9)
Установка лазерной резки листа и труб HSG Laser GE(10)
Установка лазерной резки листа и труб HSG Laser GE
Установка лазерной резки листа и труб HSG Laser GE(2)
Установка лазерной резки листа и труб HSG Laser GE(3)
Установка лазерной резки листа и труб HSG Laser GE(4)
Установка лазерной резки листа и труб HSG Laser GE(5)
Установка лазерной резки листа и труб HSG Laser GE(6)
Установка лазерной резки листа и труб HSG Laser GE(7)
Установка лазерной резки листа и труб HSG Laser GE(8)
Установка лазерной резки листа и труб HSG Laser GE(9)
Установка лазерной резки листа и труб HSG Laser GE(10)

Установка лазерной резки листа и труб GE

Установка для лазерной резки листа GE представляет собой высокотехнологичное оборудование, оснащенное мощным лазерным источником, который может резать металл.

Оборудование может иметь различные конфигурации, но обычно включает в себя стол для резки, систему управления движением лазера и программное обеспечение для управления процессом резки. Установка GE обеспечивает высокую точность и скорость резки, а также имеет функции автоматической загрузки и выгрузки материалов, что повышает производительность работы. Кроме того, установка оборудована системами вентиляции и очистки, которые обеспечивают безопасность и качество воздуха в рабочей зоне.

Преимущества

  • Высокая точность и скорость резки.
  • Улучшенная производительность благодаря функциям автоматической загрузки и выгрузки.
  • Безопасность и качество воздуха в рабочей зоне благодаря системам вентиляции и очистки.

Технические характеристики

  • Точность позиционирования по оси X/Y±0,03 мм/мин
  • Диаметр обрабатываемой трубы20 - 325 мм
  • Тип лазераИттербиевый оптоволоконный лазер
  • Режущая головаHSG с автофокусом
  • Зажимной патронПневматический
  • Система управленияAlphaT (русский язык)
  • ПО для нестинга деталейHSGNEST
  • Передача по осям X, YЗубчатая рейка
  • Передача по оси ZШарико-винтовая пара (ШВП)
  • Двигатель по осям Y1, Y2, X, ZCерводвигатели
  • Рабочее напряжение380 В / 50 Гц
  • Система смазкиАвтоматическая система смазки
  • Поддерживаемые форматы файловdxf, dwg, igs, plt, AI,
  • Точность позиционирования±0,03 мм
  • Точность повторного позиционирования±0,02 мм
  • Минимальная ширина реза0,1 мм

Функции и применение

  • Резка материалов: установка может резать металл с высокой точностью и скоростью.
  • Автоматическая загрузка и выгрузка материалов: установка оснащена системами автоматической загрузки и выгрузки материалов, что повышает производительность работы.
  • Управление движением лазера: установка имеет систему управления движением лазера, что позволяет контролировать процесс резки.
  • Программное обеспечение: установка оснащена программным обеспечением для надежного управления процессом резки.

Комплектующие

  • Установка лазерной резки листа и труб HSG Laser GE. Комплектующие - Станина

    Станина

    Литая станина из высокопрочного чугуна с шаровидным графитом, обеспечивает жесткость конструкции и сохранение точности реза на весь период эксплуатации оборудования. Гарантия 50 лет.

  • Установка лазерной резки листа и труб HSG Laser GE. Комплектующие - Портал

    Портал

    Легкосплавный портал из авиационного алюминия, четвертого поколения. Благодаря своей прочности и легкости позволяет достигать высоких скоростей перемещения, до 140 м/мин.

  • Установка лазерной резки листа и труб HSG Laser GE. Комплектующие - Режущая голова

    Режущая голова

    Режущая голова RayTools с автоматической фокусировкой. В режущей голове реализована система двухконтурного водяного охлаждения, что позволяет максимально увеличить срок службы расходных материалов (линзы) и добиться максимально качественного реза.

  • Установка лазерной резки листа и труб HSG Laser GE. Комплектующие - Сервопривод

    Сервопривод

    Yaskawa это первая компания в Японии, которая начала производить серводвигатели. Благодаря стабильности, скорости и экономичности, является самым популярным производителем серводвигателей в отрасли.

  • Установка лазерной резки листа и труб HSG Laser GE. Комплектующие - Резонатор

    Резонатор

    IPG Photonics является мировым лидером в индустрии волоконных лазеров с собственным заводом на территории РФ, где осуществляется весь цикл производства лазеров, а так же их обслуживание. Что позволяет, оказывать оперативную сервисную поддержку.

  • Установка лазерной резки листа и труб HSG Laser GE. Комплектующие - Расходные материалы

    Расходные материалы

    Наша компания предлагает только оригинальные расходные материалы для станка, сертифицированные заводом-изготовителем.

Высокотехнологичное оборудование, оснащенное мощным лазерным источником и программным обеспечением для управления процессом резки, обеспечивающее высокую точность и скорость резки металла.
