Установка лазерной резки листа серии HSG Laser X

Рабочее поле у моделей:

X30153000 x 1500 мм
X12121250 × 1250 мм
X25122470 × 1250 мм

Мощность:

1 500 - 6 000 Вт

info@kvarta.io

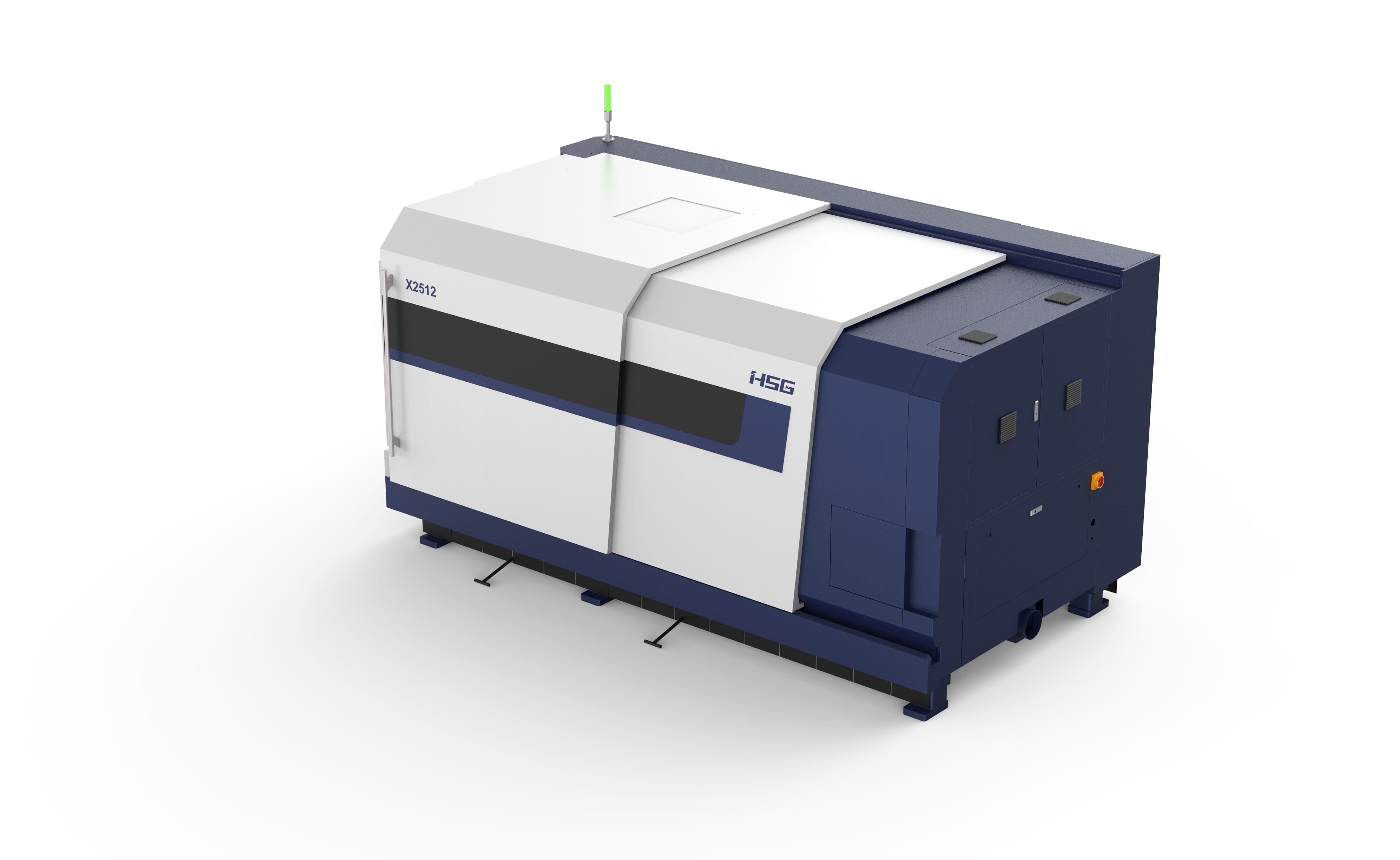

Установка лазерной резки листа серии HSG Laser X

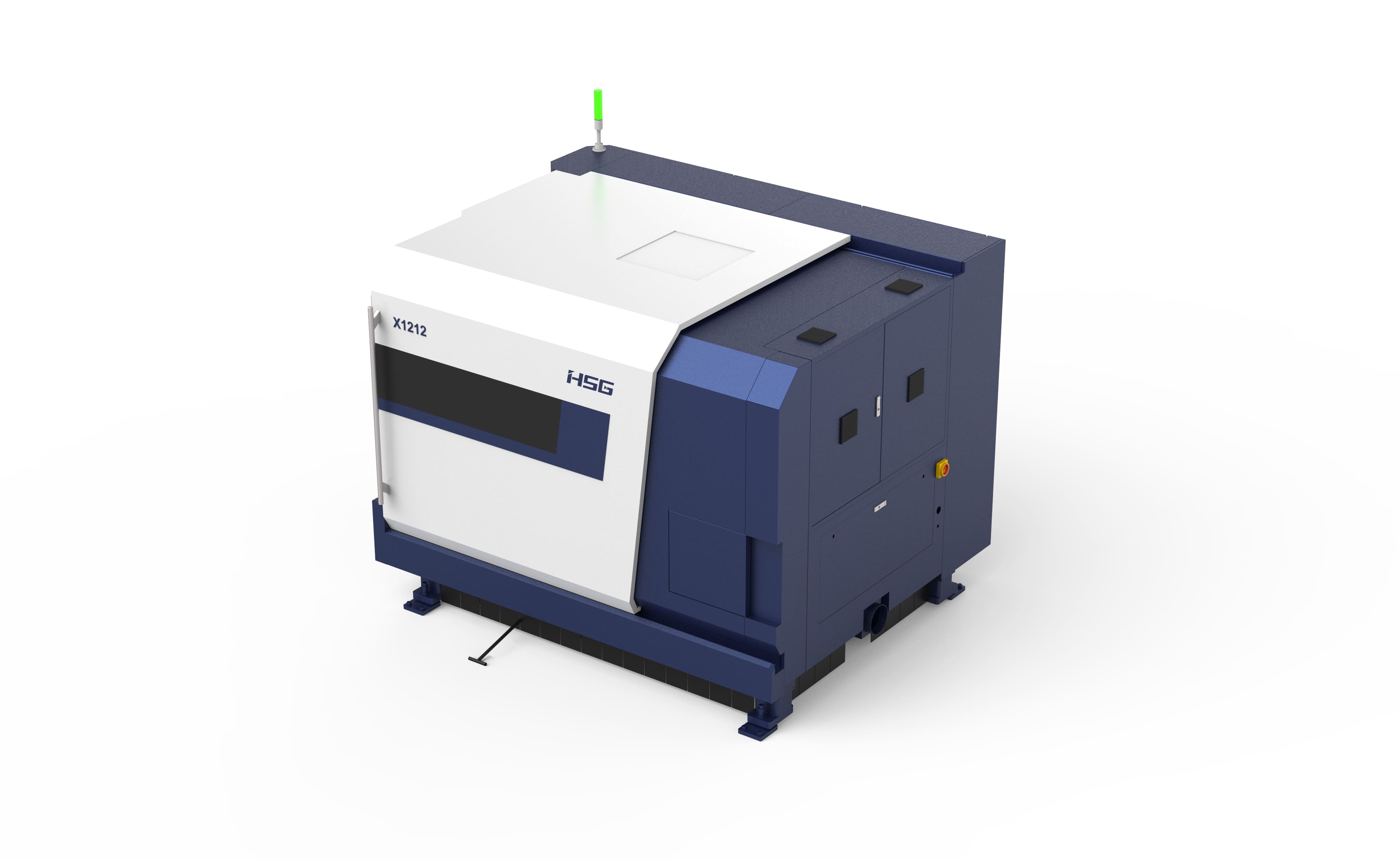

Установка лазерной резки листа серии HSG Laser X(2)

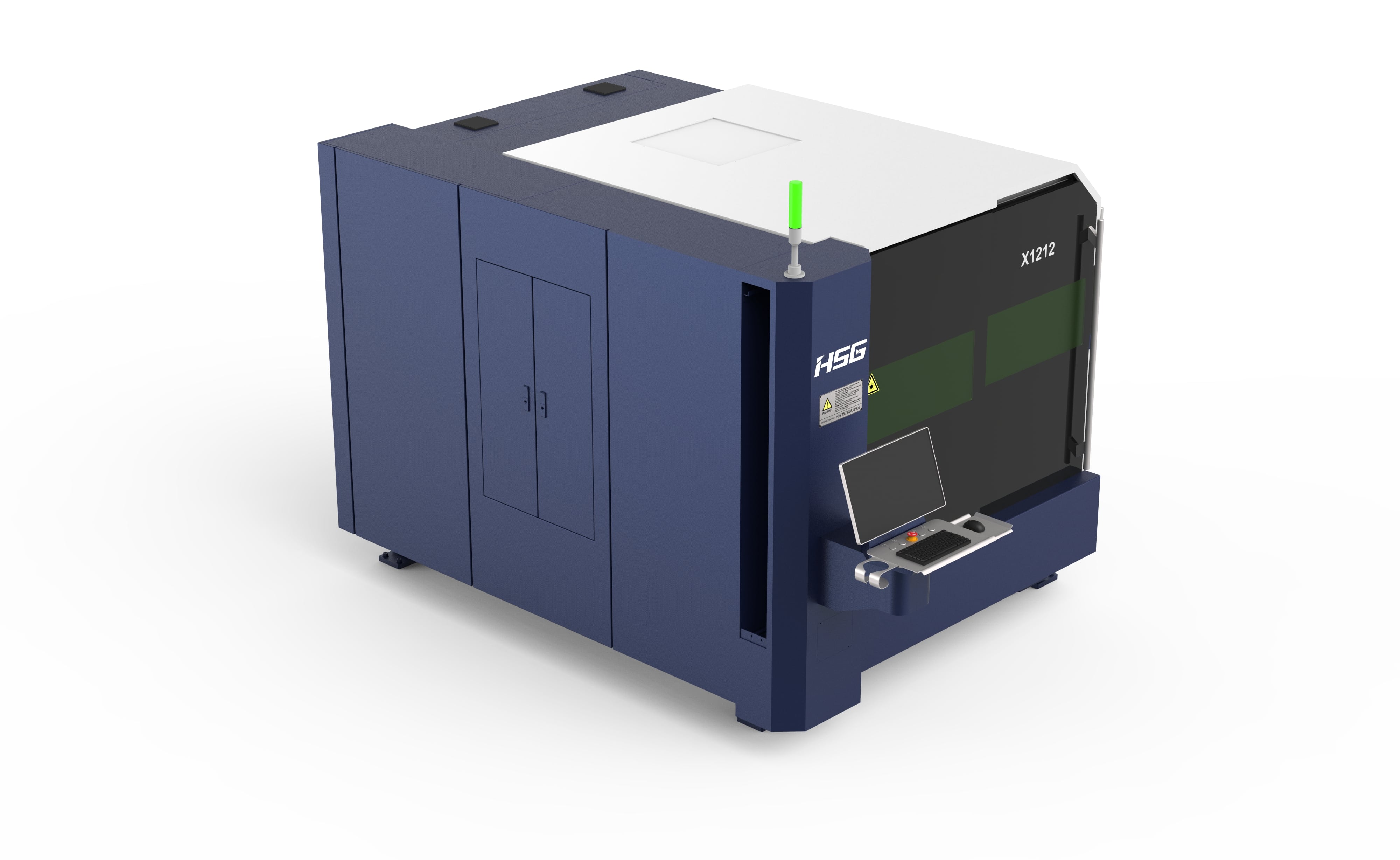

Установка лазерной резки листа серии HSG Laser X(3)

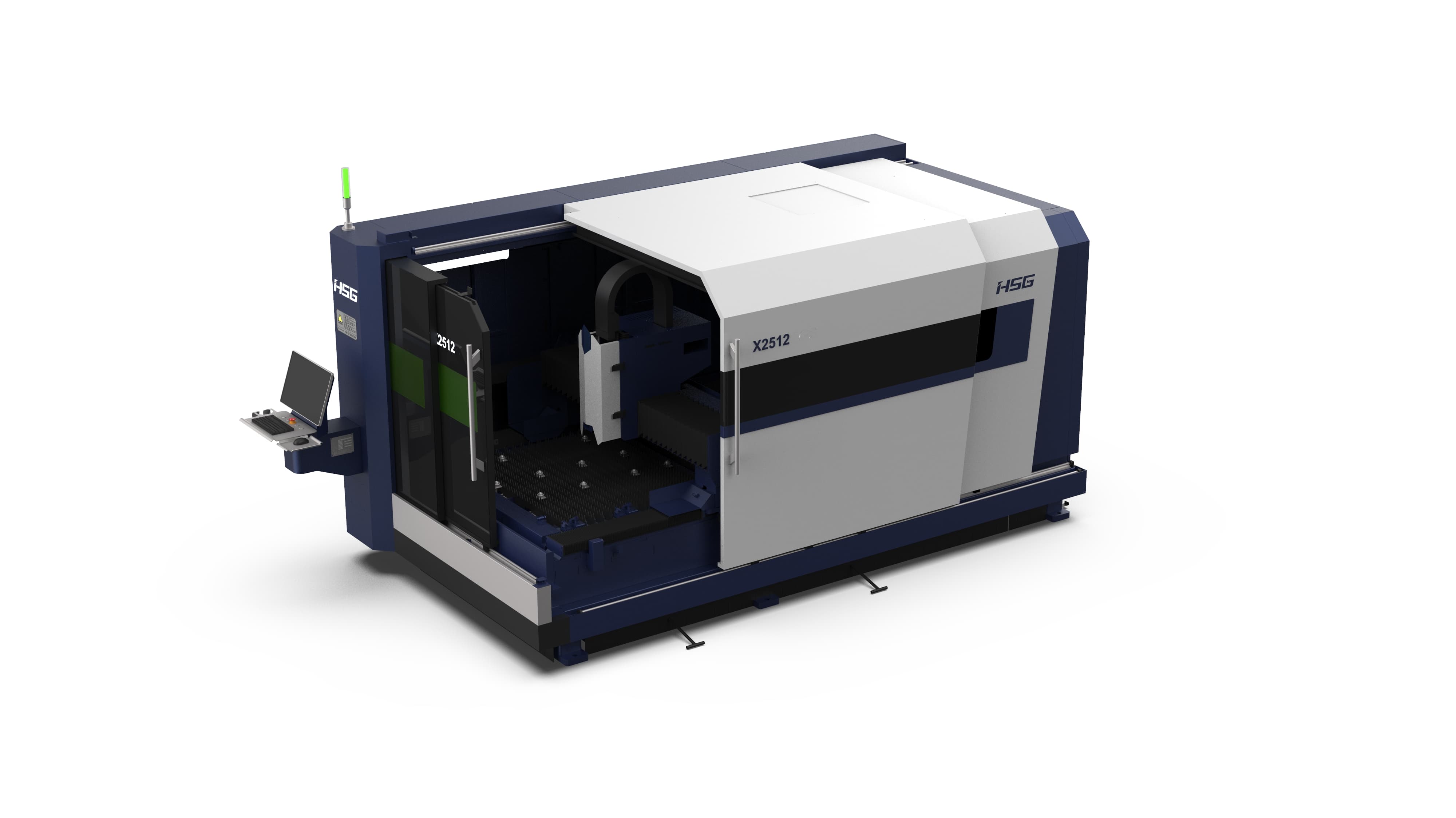

Установка лазерной резки листа серии HSG Laser X(4)

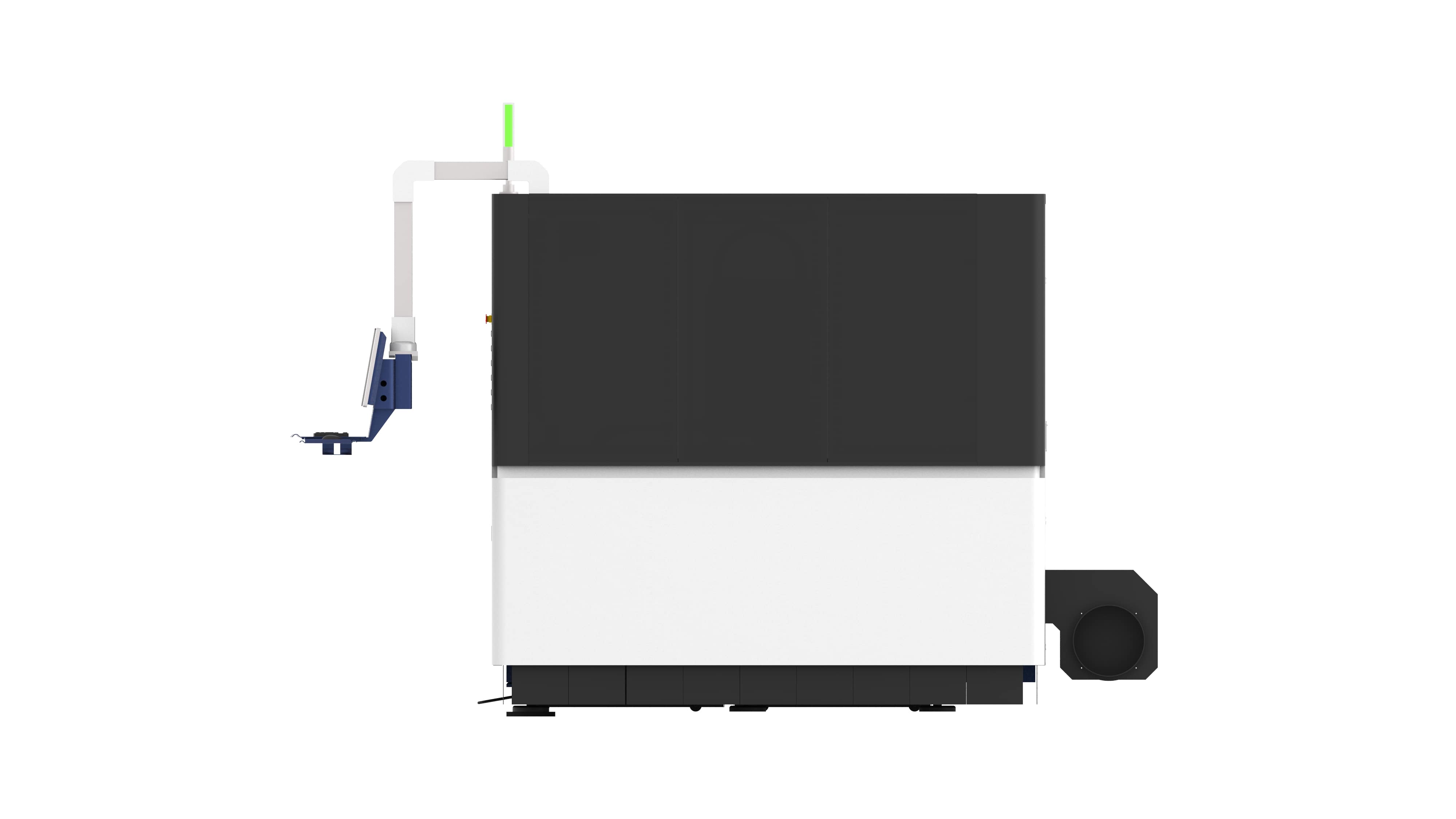

Установка лазерной резки листа серии HSG Laser X(5)

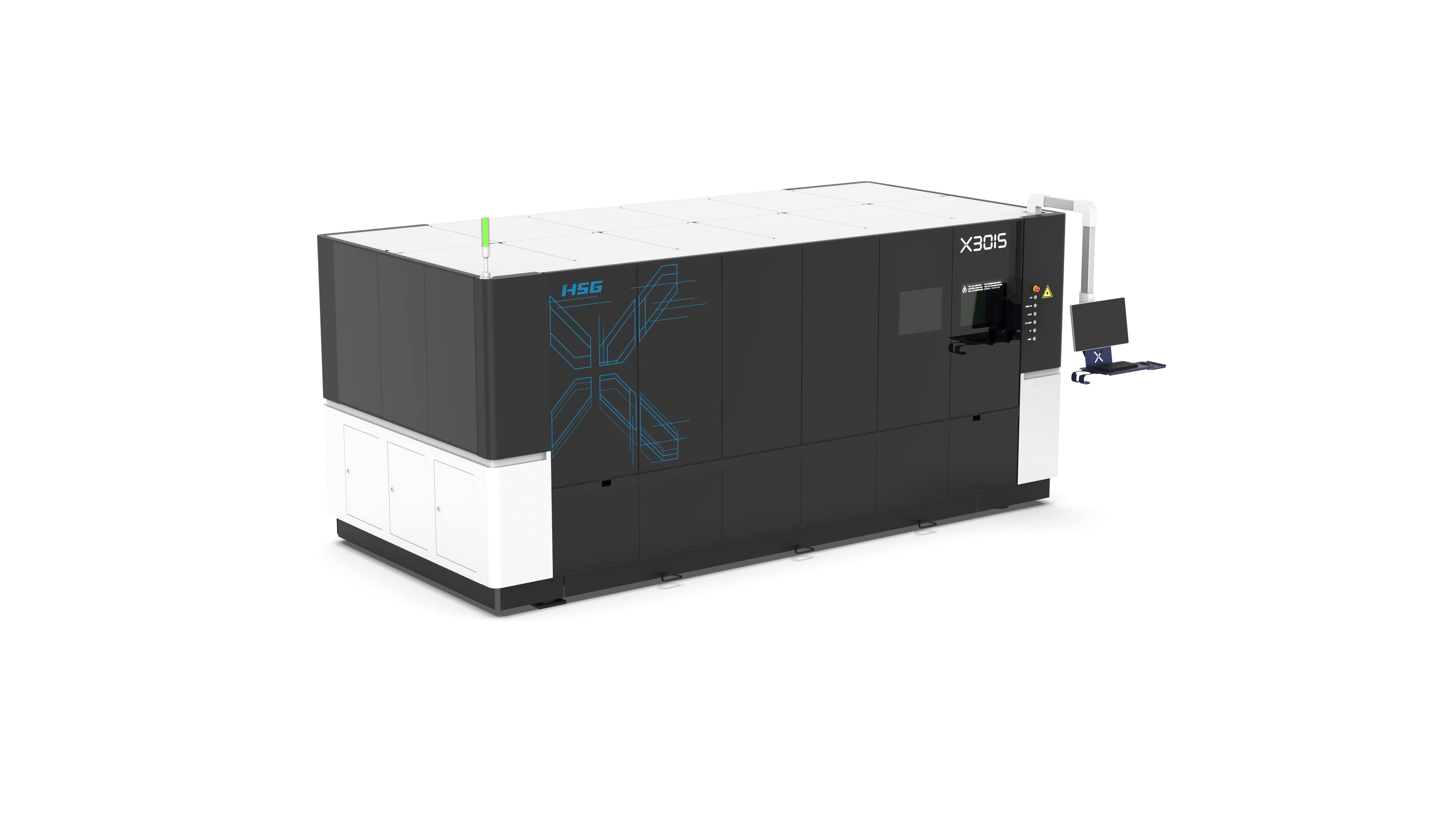

Установка лазерной резки листа серии HSG Laser X(6)

Установка лазерной резки листа серии X

Данная установка разработана для небольших производственных площадей. Несмотря на свои компактные размеры, она не уступает по функциональности старшим моделям в линейке производителя. Оснащена ручным выкатным столом для удобства загрузки листового металла.

Кабинетная защита предохраняет оператора от лазерного излучения и повышает эффективность удаления продуктов горения из рабочей зоны станка.

Станок способен обрабатывать различные виды металлических листов в режиме 24/7 с высокой точностью. Станина из листового металла изготовлена с использованием передовых технологий. Легкий алюминиевый портал обеспечивает быстрое перемещение и резку. Станок оснащен прецизионными компонентами, включая ШВП ведущих мировых производителей. Сервоприводы гарантируют высокоточное позиционирование при высокой скорости работы. Режущая головка оснащена внутренними датчиками, обеспечивающими мониторинг в режиме реального времени. Инновационная режущая голова имеет группы внутренних датчиков для мониторинга в режиме реального времени. Конструкция головы позволяет в кратчайший срок производить замену оптических элементов и их обслуживание, без разборки. Высокопроизводительная, автоматическая система водяного охлаждения на базе промышленного двухконтурного чиллера.

Преимущества

Малая занимаемая площадь
Кабинетная защита зоны реза
Выкатной рабочий повышает комфорт в использовании за счет возможности загрузки и выгрузки материала в рабочую зону станка
Прямой шарико-винтовой привод по всем осям перемещения
Высокопроизводительная система вытяжки и программное обеспечение AlphaT на русском языке для удобства работы
Система автоматической подачи смазки и комплектующие от мировых производителей обеспечивают высокое качество и долговечность станка
Комплектующие от мировых производителей
Легкий алюминиевый портал обеспечивает высокую скорость холостого перемещения и резки
Стабилизатор напряжения в стандартной комплектации

Технические характеристики

Максимальная нагрузка на рабочий стол140 - 280 кг
Точность позиционирования по оси X/Y±0,03 мм/м
Повторяемость±0,03 мм
Максимальная скорость холостого перемещения100 - 120 м/мин
Ускорение1 - 1,5 G
Перемещение по оси Z100 - 200 мм
Общий вес2800 - 4800 кг
Габаритные размеры4800×3600×2800 мм / 3480x2330x2180 мм / 4890x2340x2180 мм

Тип лазераИттербиевый оптоволоконный лазер
Режущая головаHSG с автофокусом
Система управленияAlphaT 2.0
ПО для нестинга деталейHSGNEST / CypNest Standard Edition
Передача по осям X, YЗубчатая рейка
Передача по оси ZШарико-винтовая пара (ШВП)
Двигатель по осям Y1, Y2, X, ZCерводвигатели Inovance / Panasonic
Рабочее напряжение380 В / 50 Гц
Система смазкиАвтоматическая система смазки
Поддерживаемые форматы файловdxf, dwg, igs, plt, AI

Функции и применение

Лазерная обработка металлических материалов занимает важное и широко распространенное место в металлообрабатывающей промышленности и многих других сферах производства. Использование лазерных станков позволяет оптимизировать процессы обработки и добиться высокой точности и качества готовых изделий.

Применение твердотельных волоконных лазеров обеспечивает бесконтактную обработку металлических материалов с различными показателями теплопроводности. Благодаря малой зоне теплового воздействия, такой метод позволяет обрабатывать и легко деформируемые материалы. Автоматизация процесса резки минимизирует необходимость вмешательства человека и обеспечивает высокую производительность.

Преимущества лазерной резки включают в себя высокую скорость и точность обработки, что позволяет получать готовые изделия сложной формы и конфигурации с минимальными отходами. Такая технология успешно применяется для работы с широким спектром материалов, включая черную и нержавеющую сталь, алюминий, титан, латунь, медь, бронзу и другие металлы.

Комплектующие

Станина
Литая станина из высокопрочного чугуна с шаровидным графитом, обеспечивает жесткость конструкции и сохранение точности реза на весь период эксплуатации оборудования. Гарантия 50 лет.
Портал
Легкосплавный портал из авиационного алюминия, четвертого поколения. Благодаря своей прочности и легкости позволяет достигать высоких скоростей перемещения, до 140 м/мин.
Режущая голова
Режущая голова RayTools с автоматической фокусировкой. В режущей голове реализована система двухконтурного водяного охлаждения, что позволяет максимально увеличить срок службы расходных материалов (линзы) и добиться максимально качественного реза.
Сервопривод
Yaskawa это первая компания в Японии, которая начала производить серводвигатели. Благодаря стабильности, скорости и экономичности, является самым популярным производителем серводвигателей в отрасли.
Резонатор
IPG Photonics является мировым лидером в индустрии волоконных лазеров с собственным заводом на территории РФ, где осуществляется весь цикл производства лазеров, а так же их обслуживание. Что позволяет, оказывать оперативную сервисную поддержку.
Расходные материалы
Наша компания предлагает только оригинальные расходные материалы для станка, сертифицированные заводом-изготовителем.
