Введение

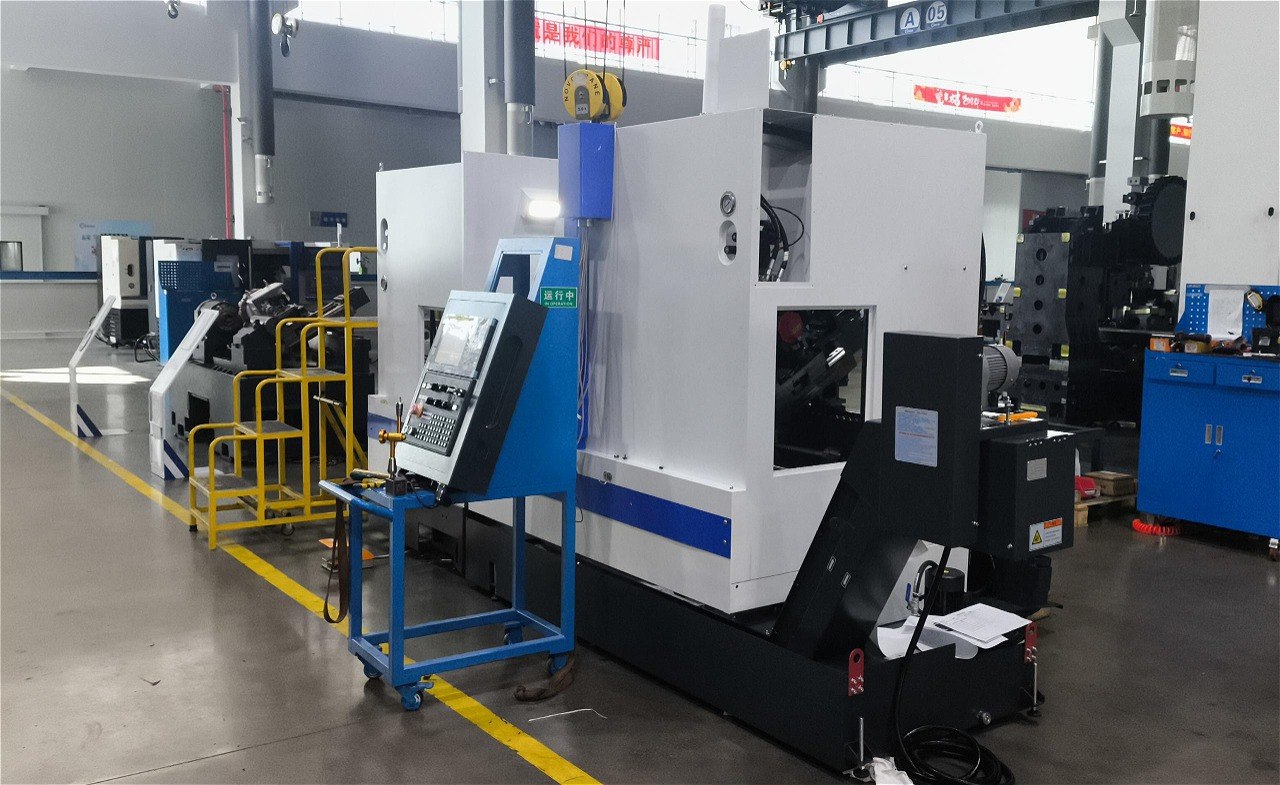

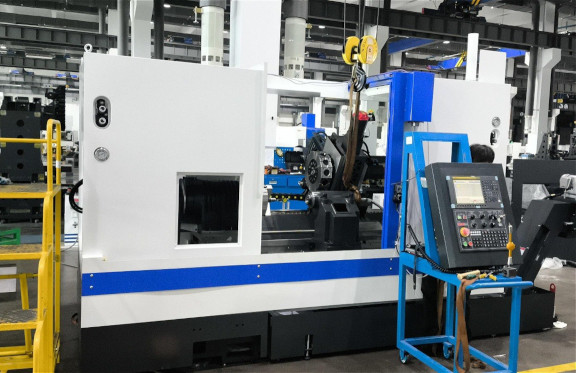

Оборудование токарно-фрезерной группы – это класс металлорежущих станков, предназначенных для обработки заготовок путем снятия стружки. Их характерная особенность – то, что в них объединяются два вида обработки, токарная и фрезерная. Токарная обработка подразумевает вращение заготовки и неподвижный режущий инструмент, а фрезерная – наоборот, вращение инструмента и подачу заготовки. Такое оборудование используется для создания деталей сложной формы из металла, пластика, дерева и композитных материалов и является основой большинства машиностроительных, инструментальных и ремонтных производств.
Типы оборудования
Станки этой группы классифицируются по множеству признаков:
- по расположению шпинделя – вертикальные или горизонтальные;
- по габаритам;
- по степени автоматизации – ручные или оборудование с ЧПУ.
Они могут быть как универсальными, так и специализированными, предназначенными для конкретных операций. Ключевое различие кроется в том, какой основной вид обработки преобладает – токарный или фрезерный. Это определяет их конструкцию и возможности.
Вертикальные фрезерные станки
В таких станках шпиндель – то есть осевой узел, в который зажимается режущий инструмент (фреза или сверло) – расположен вертикально. Это наиболее распространенный и универсальный тип. Заготовка крепится на горизонтальном столе, который может перемещаться в продольном и поперечном направлениях.
Вертикальные фрезерные станки идеально подходят для обработки плоских поверхностей, пазов, уступов, контурных деталей, а также для сверления и растачивания отверстий. Они широко используются в инструментальном производстве, для изготовления штампов, пресс-форм и в единичном производстве деталей.
К этой категории относится, например, фрезерный обрабатывающий центр Deconstructed TV1165S, представленный в каталоге компании KVARTA.
Горизонтальные фрезерные станки
В этих станках шпиндель расположен горизонтально. Их преимущества – возможность обработки нескольких сторон заготовки за одну установку при использовании поворотного стола, а также удобство отвода стружки. Они особенно эффективны для обработки крупных и тяжелых деталей, таких как корпусные элементы, станины, шестерни, где требуется снять значительный объем металла. Горизонтально-фрезерные станки часто применяются в тяжелом машиностроении и крупносерийном производстве. Пример такого токарно-фрезерного оборудования – Deconstructed H-100.
Портальные (консольные) фрезерные станки
Это мощное и габаритное оборудование, в котором подвижным элементом является портал (несущая конструкция в виде буквы П), а стол с заготовкой остается неподвижным или перемещается только в одной плоскости. Такие станки обеспечивают высокую точность при обработке очень больших деталей, таких как лопатки турбин, матрицы для литья, элементы авиационной и космической техники. Портальные или консольные станки относятся к категории высокоточного и дорогостоящего оборудования.
Пример портального (консольного) фрезерного станка, представленного в каталоге компании KVARTA, – мощный обрабатывающий центр Deconstructed G-BU2560.
Слесарно-фрезерные станки
Это компактные, часто настольные станки, предназначенные для выполнения несложных фрезерных, сверлильных и слесарных работ. У них простая конструкция и несложное управление. Такое токарно-фрезерное оборудование используется в мастерских, ремонтных цехах, учебных заведениях и для хобби. Несмотря на скромные габариты, оно позволяют выполнять множество операций: фрезеровку пазов, сверление отверстий, обработку кромок.
В эту категорию входит, в частности, сверлильно-фрезерный центр Deconstructed T-500B.
Токарные прутковые автоматы с ЧПУ
Это специализированные высокопроизводительные станки для массового изготовления мелких деталей из прутка (круглого металлического проката). Заготовка (пруток) автоматически подается через направляющую гильзу, а режущие инструменты, закрепленные на револьверной головке, последовательно выполняют все операции: обточку, подрезку, сверление, нарезку резьбы. Управление осуществляется компьютерной программой, обеспечивающей высокую точность обработки. Токарные прутковые автоматы незаменимы в автомобилестроении, приборостроении и везде, где нужно изготавливать большое количество одинаковых деталей, например, болтов, втулок, шпилек с соблюдением высокой точности и минимальным участием оператора.
В каталоге компании KVARTA представлены токарные прутковые автоматы Deconstructed ST-263-3.
ЧПУ-управление
На современных производствах широко применяется токарно-фрезерное оборудование с ЧПУ. Эта аббревиатура расшифровывается как числовое программное управление. По сути, это компьютер, который управляет движением шпинделя, стола и инструмента по заданной программе.
Инженер-технолог создает управляющую программу с помощью специального программного обеспечения (CAM-системы) на основе 3D-модели детали. Оборудование с ЧПУ кардинально изменило металлообработку, обеспечив три преимущества:
- высочайшую повторяемость – каждая деталь абсолютно идентична;
- возможность изготовления деталей чрезвычайно сложной геометрии, которую невозможно обеспечить вручную;
- многократное повышение производительности.
Оператор современного станка с ЧПУ – это наладчик и контролер, который следит за процессом, меняет инструмент и проверяет качество.
Отрасли применения
Токарно-фрезерное оборудование – основа современной промышленности. Оно широко применяется в следующих отраслях:
- машиностроение – в производстве деталей для станков, двигателей, насосов, коробок передач, от валов и фланцев до сложных корпусов;
- автомобилестроение – при изготовлении деталей двигателя, трансмиссии, элементов подвески, штампов и пресс-форм для кузовных панелей;
- авиационная и космическая промышленность – для производства лопаток турбин, элементов шасси, силовых шпангоутов из особо прочных сплавов, когда требуются высокая точность обработки и чистота поверхности;
- энергетическое машиностроение – для создания деталей для турбин, генераторов, компрессоров;
- производство инструмента и оснастки – при изготовлении штампов, пресс-форм для литья пластмасс и металлов, режущего инструмента;
- медицинское приборостроение – для производства высокоточных и миниатюрных деталей для медицинских имплантатов и диагностического оборудования.
Выбор оборудования
Выбор конкретного типа токарно-фрезерного оборудования зависит от множества факторов. Неправильный подбор ведет к неэффективному использованию ресурсов и низкому качеству продукции.
Ключевые технические характеристики, которые необходимо учесть:
- Габариты рабочей зоны – размеры стола и максимальные перемещения по осям X, Y, Z определяют, какую деталь можно обработать.
- Мощность шпинделя – измеряется в киловаттах (кВт), определяет возможность обработки твердых материалов и съема большого объема металла за один проход.
- Частота вращения шпинделя – измеряется в оборотах в минуту (об/мин). Высокие обороты нужны для чистовой обработки и работы с твердыми сплавами, низкие – для черновой обработки.
- Точность позиционирования и повторяемости – измеряется в миллиметрах (мм). Критически важный параметр для ответственных деталей.

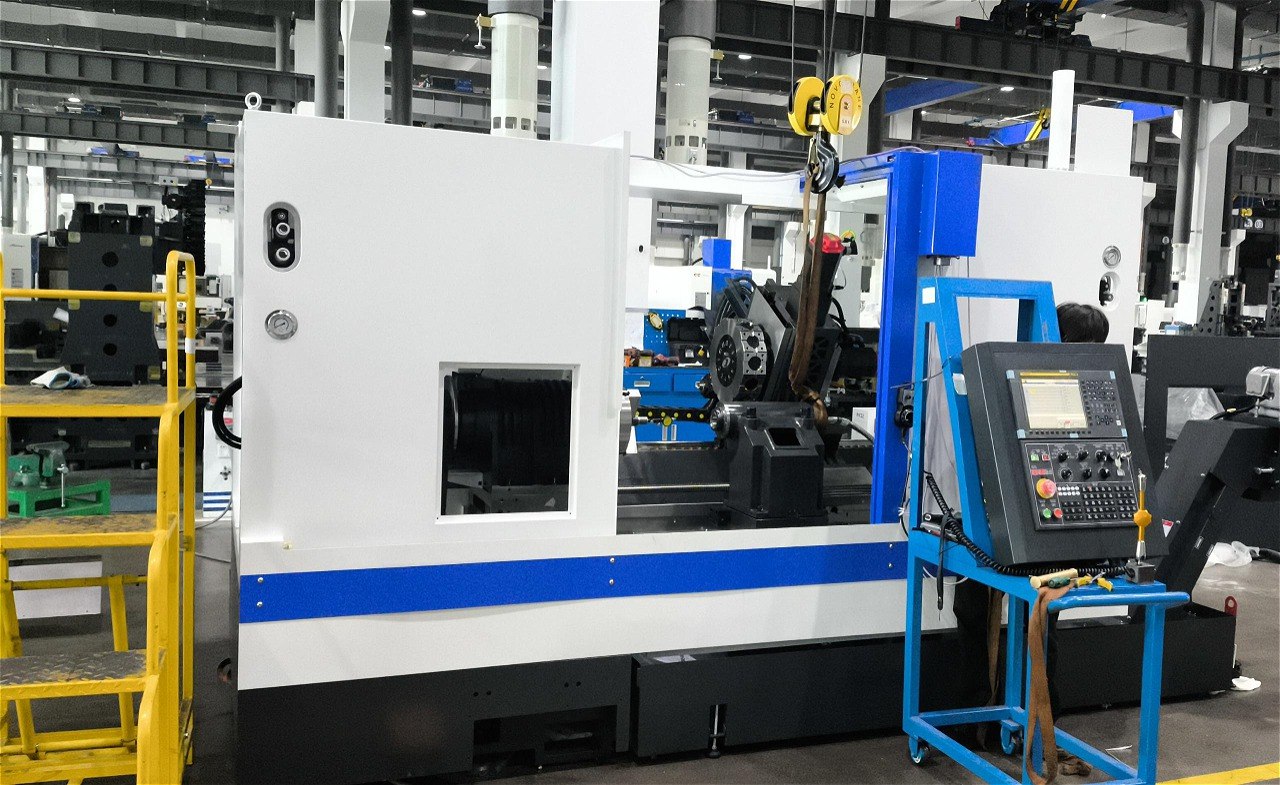

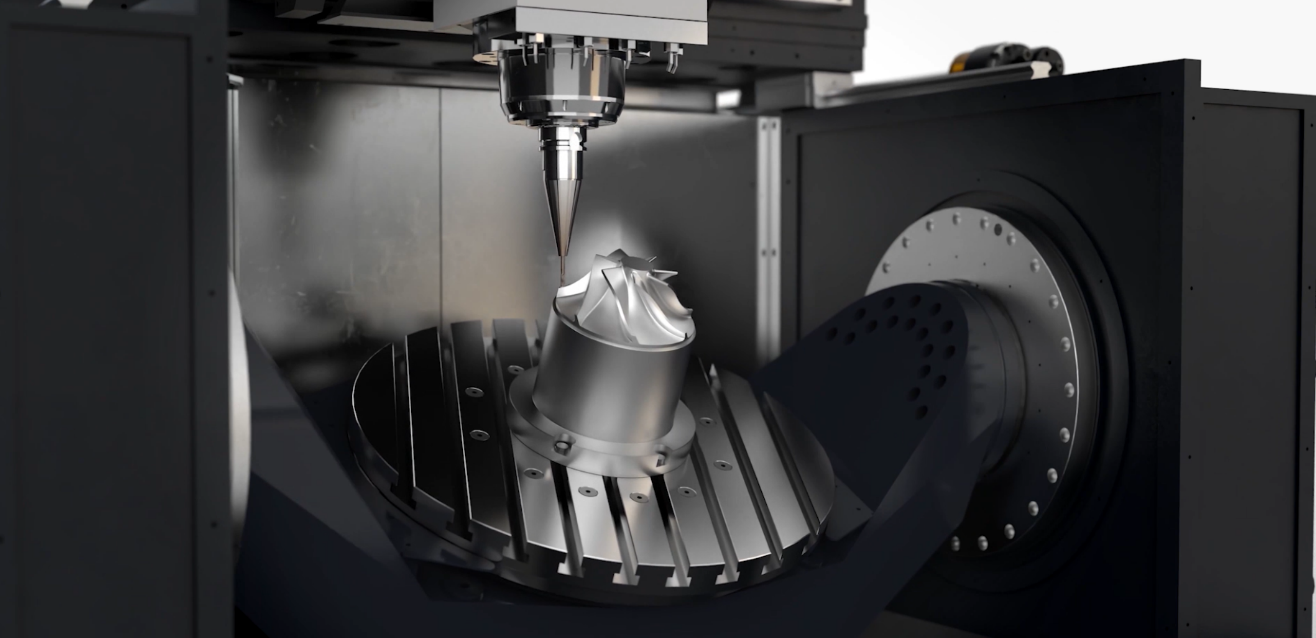

Также нужно учитывать технологические задачи, которые требуется решать. Необходимо четко понимать, какие детали и из каких материалов предстоит изготавливать, с какой точностью и в каком объеме – единичное, серийное, массовое производство. Для фасонных деталей нужен 5-осевой станок, для тел вращения – токарный.
Следующие важные критерии – производитель оборудования и сервис, который он может предложить. Репутация производителя, наличие сервисной поддержки в регионе, доступность запасных частей и обучение персонала – факторы, определяющие бесперебойность работы.
Бюджет играет важную роль. Стоимость складывается из цены оборудования, а также из затрат на доставку, установку, обучение, оснастку – патроны, оправки – и инструмент. Стоимость технического обслуживания тоже нужно учитывать.
Заключение
Токарно-фрезерное оборудование представляет собой основу современного производственного цикла, определяя качество выпускаемой продукции, объем и скорость изготовления. От компактных настольных моделей до крупных портальных комплексов с ЧПУ – это оборудование позволяет превращать сырье в точные и сложные детали для всех отраслей промышленности. Грамотный выбор станка, основанный на глубоком анализе технологических задач и экономических возможностей, является решающим фактором для создания конкурентоспособного и эффективного производства. Заказать современное оборудование токарно-фрезерной группы вы можете в компании KVARTA. Предлагаем широкий ассортимент, предоставляем консультации по выбору.
