Введение
Лазерная резка – это технология обработки материалов, при которой сфокусированный луч лазера нагревает, расплавляет и испаряет металл в зоне реза. Высокоскоростной поток газа удаляет расплавленные продукты, формируя чистую кромку без механического воздействия.

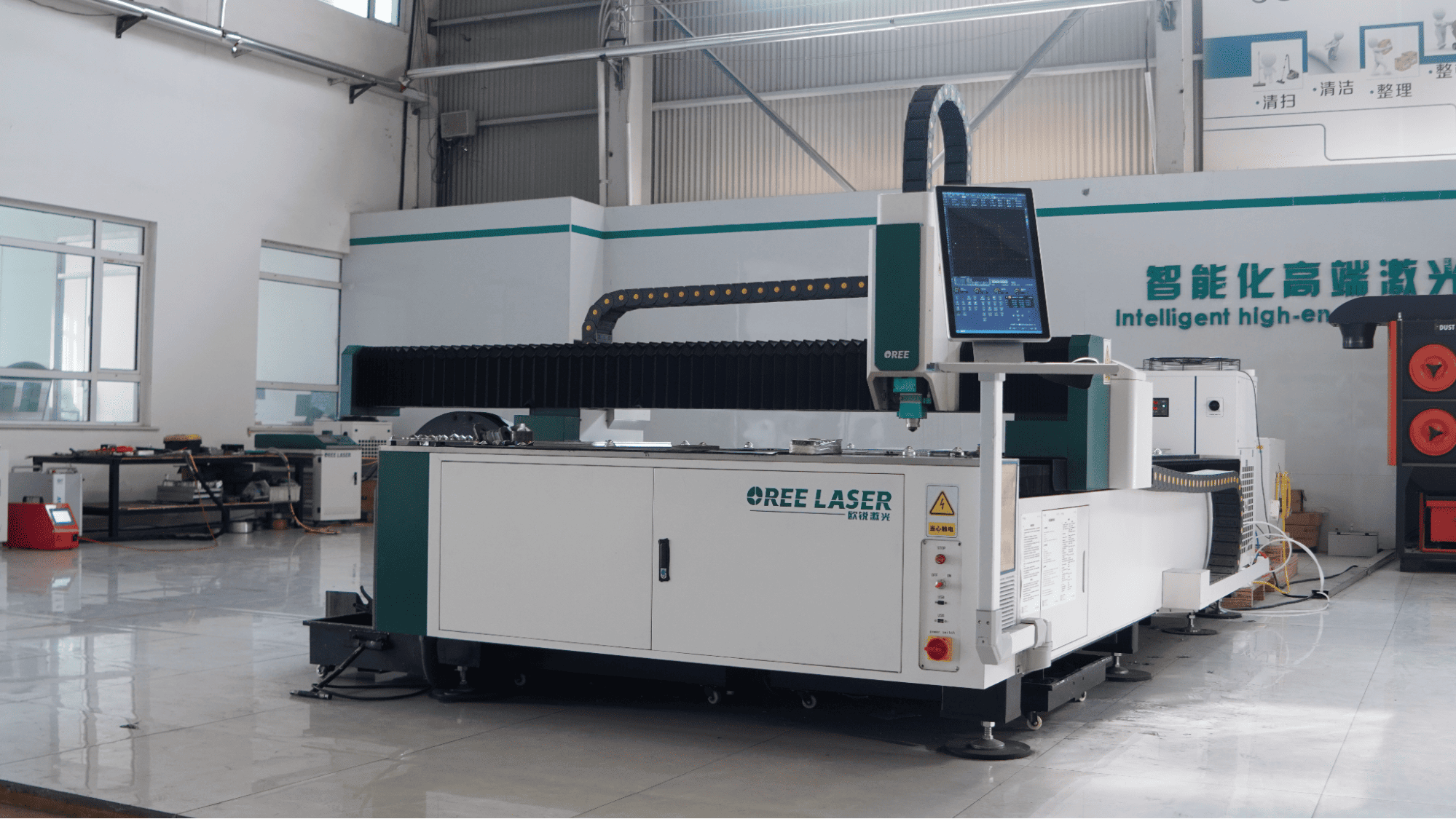

Комбинированные лазерные станки представляют собой установки, в которых объединены функции раскроя листового металла и резки труб, профилей и других длинномерных заготовок. Это оборудование позволяет предприятию гибко работать с разными типами материалов без приобретения двух отдельных станков.
Как устроен комбинированный станок
В основе конструкции комбинированного станка – сварная станина из толстостенного стального проката. Станина проходит обязательный высокотемпературный отжиг для снятия внутренних напряжений, такая обработка предотвращает деформации в процессе использования. Массивная конструкция обеспечивает виброустойчивость и стабильность геометрии при быстрых перемещениях портала.
На станине монтируются прецизионные линейные направляющие из закаленной стали. Они обеспечивают плавное и точное перемещение портала вдоль всей рабочей зоны без люфтов. Портал часто изготавливают из легких сплавов, например из авиационного алюминия, чтобы снизить инерционные нагрузки при разгоне и торможении. По направляющим перемещается лазерная режущая головка с системой автофокуса. Датчики головки:
- автоматически определяют расстояние до поверхности материала;
- корректируют положение фокуса в зависимости от толщины и типа металла.
Комбинированные станки оснащаются серводвигателями с редукторами и зубчатыми рейками. Скорость холостых перемещений, в зависимости от конкретной модели, составляет 60-100 метров в минуту и более, ускорение — до 1,5 g. Точность позиционирования достигает ±0,03 миллиметра на метр, что соответствует международным стандартам для оборудования среднего класса.

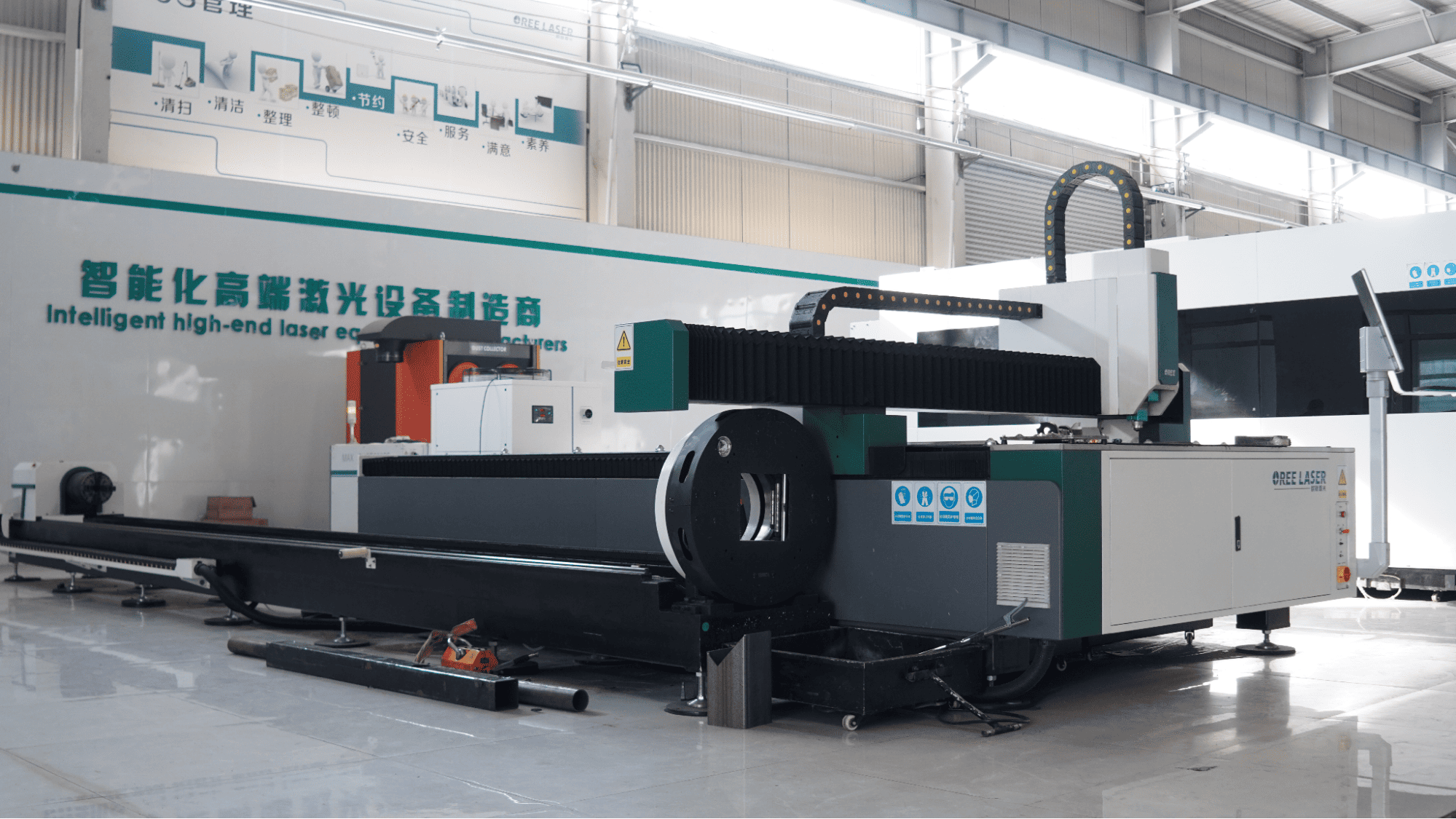

Главный элемент, превращающий станок в комбинированный, – ротационный узел или патрон для зажима труб. Он располагается в рабочей зоне и оснащен пневматическим приводом со сменными кулачками под различные диаметры. Диапазон зажима обычно составляет от 20 до 220 миллиметров. Патрон не только фиксирует заготовку, но и вращает ее с высокой точностью, что позволяет выполнять резку под углом и вырезать отверстия на цилиндрической поверхности. Для обработки длинных элементов используются задние бабки и поддерживающие стойки с роликами, предотвращающие провисание заготовки длиной до 6-8 метров.
Система управления строится на базе промышленного контроллера и специализированного программного обеспечения. Современные ЧПУ поддерживают два режима работы – листовой и трубный, переключение между которыми занимает считанные минуты. Программное обеспечение комбинированных станков включает CAD/CAM модули для подготовки управляющих программ и модули оптимизации раскроя.
Основные преимущества
Экономия производственных площадей – главный аргумент в пользу комбинированного оборудования. Вместо двух станков в цеху устанавливается один, что особенно ценно для небольших предприятий с ограниченным пространством.
Снижение капитальных затрат также играет важную роль. Покупка одного комбинированного станка обходится дешевле, чем приобретение двух установок. Снижаются расходы на обслуживание, ремонт и содержание одной единицы техники.
Универсальность обработки расширяет производственные возможности. На одном станке можно резать листы любой формы, круглые трубы, квадратные и прямоугольные профили, уголки, швеллеры. Это позволяет принимать заказы разной номенклатуры и быстро переключаться между задачами.
Неотъемлемые свойства лазерной технологии – высокая точность и качество реза. Отсутствие механического контакта исключает деформацию тонкостенных труб и листов. Гладкая поверхность реза в большинстве случаев не требует дополнительной обработки перед сваркой или сборкой.
Автоматизация процессов снижает зависимость от квалификации оператора. Система автофокуса, автоматический поиск кромки листа, контроль высоты реза дают комбинированному станку возможность работать с минимальным участием человека. Это уменьшает вероятность брака и позволяет одному сотруднику обслуживать несколько станков.
КПД оптоволоконных лазеров достигает 30-40%, что значительно выше, чем у газовых систем. В сочетании с высокой скоростью резки это дает существенную экономию электроэнергии.
Технические характеристики
Мощность лазерного источника определяет возможности по толщине обработки. Для резки стали до 4-6 мм достаточно мощности 1-2 кВт. Для металла толщиной 8-12 мм потребуется источник 3-4 кВт. Мощность 6 кВт позволяет резать углеродистую сталь толщиной до 20 мм.
Размер рабочей зоны для листа стандартизирован под распространенные форматы проката. Наиболее популярны столы 1500х3000 мм и 2000х4000 мм. Сменные столы позволяют загружать новую заготовку, пока идет резка на другом столе, чтобы исключить простои.
Диапазон обработки труб зависит от конструкции патрона. Минимальный диаметр обычно 20-25 мм, максимальный – от 150 до 220 мм. Длина обрабатываемых заготовок достигает 6 метров, с дополнительными опорами – до 9 метров.
Точность позиционирования для большинства комбинированных станков лежит в пределах ±0,02-0,05 мм на метр. Повторяемость позиционирования составляет ±0,01-0,03 мм, что гарантирует идентичность деталей в партии.
Скорость перемещения в современных станках – десятки метров в минуту. Рабочая скорость резки зависит от толщины и типа материала и составляет от 0,5 до 30 м/мин. Высокие ускорения особенно важны при обработке деталей с большим количеством мелких контуров.
Для каких производств это идеальный выбор
Металлообрабатывающие сервисные центры и цеха, оказывающие услуги по резке на сторону, получают максимальную выгоду от универсальности комбинированного станка. Клиенты обращаются с разными заказами, возможность работать с ними на одном оборудовании расширяет клиентскую базу и повышает загрузку предприятия.
Производители мебели и торгового оборудования постоянно работают с профильными трубами для каркасов и с листовым металлом для полок, стеллажей и декоративных элементов. Комбинированный станок позволяет изготавливать все компоненты комплектно, с высокой точностью, что упрощает и ускоряет сборку готовых изделий. Особенно это актуально при производстве стеллажных систем, витрин, прилавков.
Машиностроительные предприятия и производители спецтехники используют в своих изделиях как листовые детали – кожухи, кронштейны, панели, – так и трубные элементы: рамы, гидравлические магистрали, поручни, каркасы. Возможность обрабатывать весь спектр заготовок в одном цехе:
- упрощает логистику;
- сокращает производственный цикл;
- повышает точность сборки за счет идеальной геометрии деталей.
В строительной отрасли и производстве металлоконструкций также активно используются комбинированные станки. Изготовление элементов фасадов, ограждений, перил, лестниц, закладных деталей требует как раскроя листа, так и обработки труб и профилей. Лазерная резка обеспечивает высокое качество и эстетичный внешний вид готовых изделий.
Автомобильная промышленность и производство прицепов, полуприцепов, кузовов-фургонов – еще одна сфера применения такого оборудования. Детали подвески, кронштейны крепления, элементы каркаса, усилители – все это изготавливается из листа и трубы. Лазерная резка гарантирует точность, необходимую для последующей сварки и сборки узлов, а также снижает массу готовых конструкций за счет оптимального раскроя.
Заключение
Комбинированный лазерный станок для резки листа и труб – универсальное решение, в котором сочетаются производительность, точность и гибкость. Это оборудование позволяет эффективно обрабатывать широкую номенклатуру заготовок, дает возможность экономить производственные площади и средства. При выборе модели важно правильно оценить потребности по толщине материалов, формату листа и диаметру труб, чтобы станок полностью соответствовал задачам производства.
