Установка лазерной резки труб HSG LaserTX Plus

Диаметр обрабатываемого профиля у моделей:

TX65 PLUSIII20х20 - 360х360 мм
TX90 PLUSIII20х20 - 360х360 мм
TX120 PLUSIII20х20 - 360х360 мм

Мощность:

3 000 - 12 000 Вт

info@kvarta.io

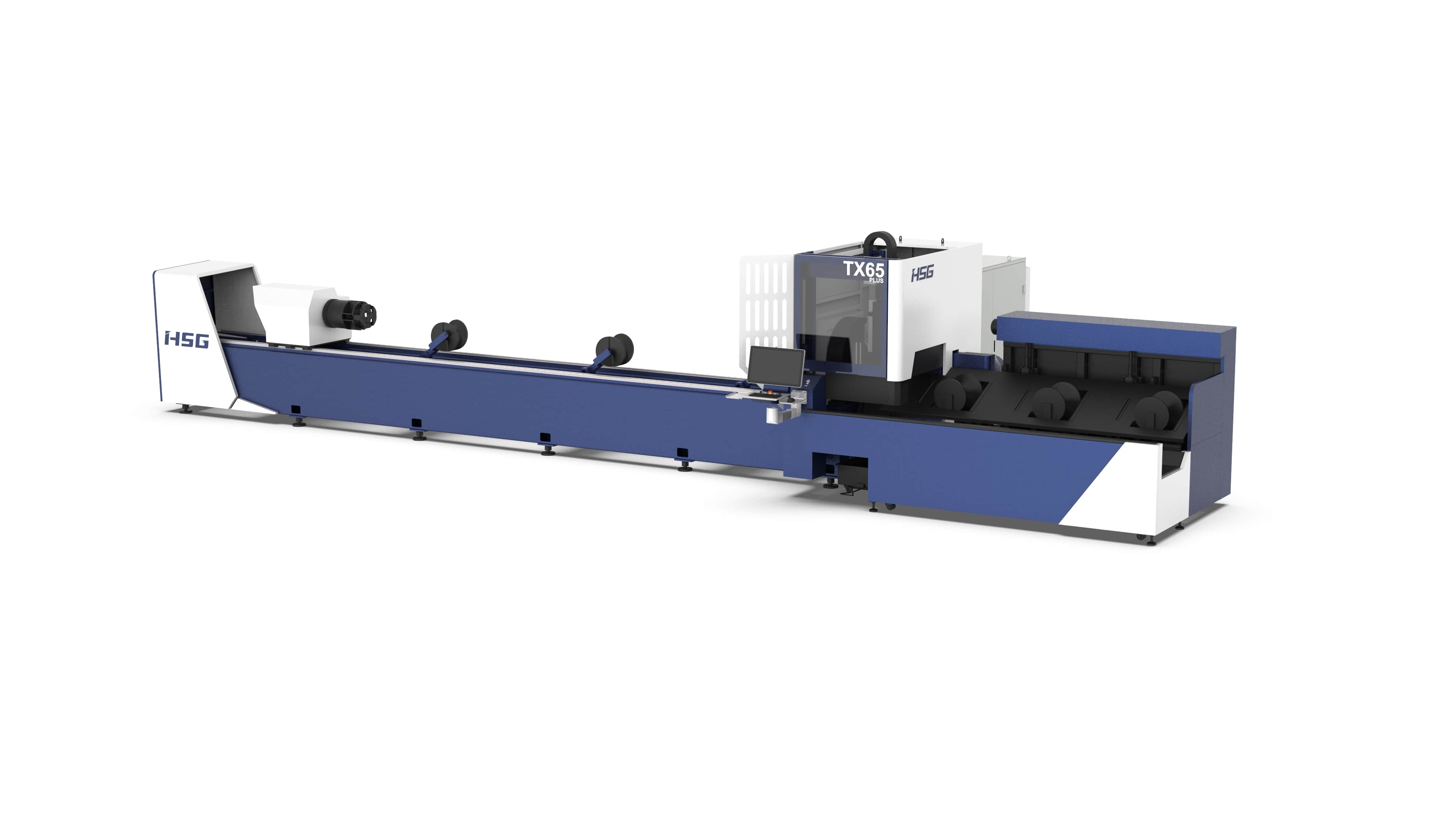

Установка лазерной резки труб HSG LaserTX Plus

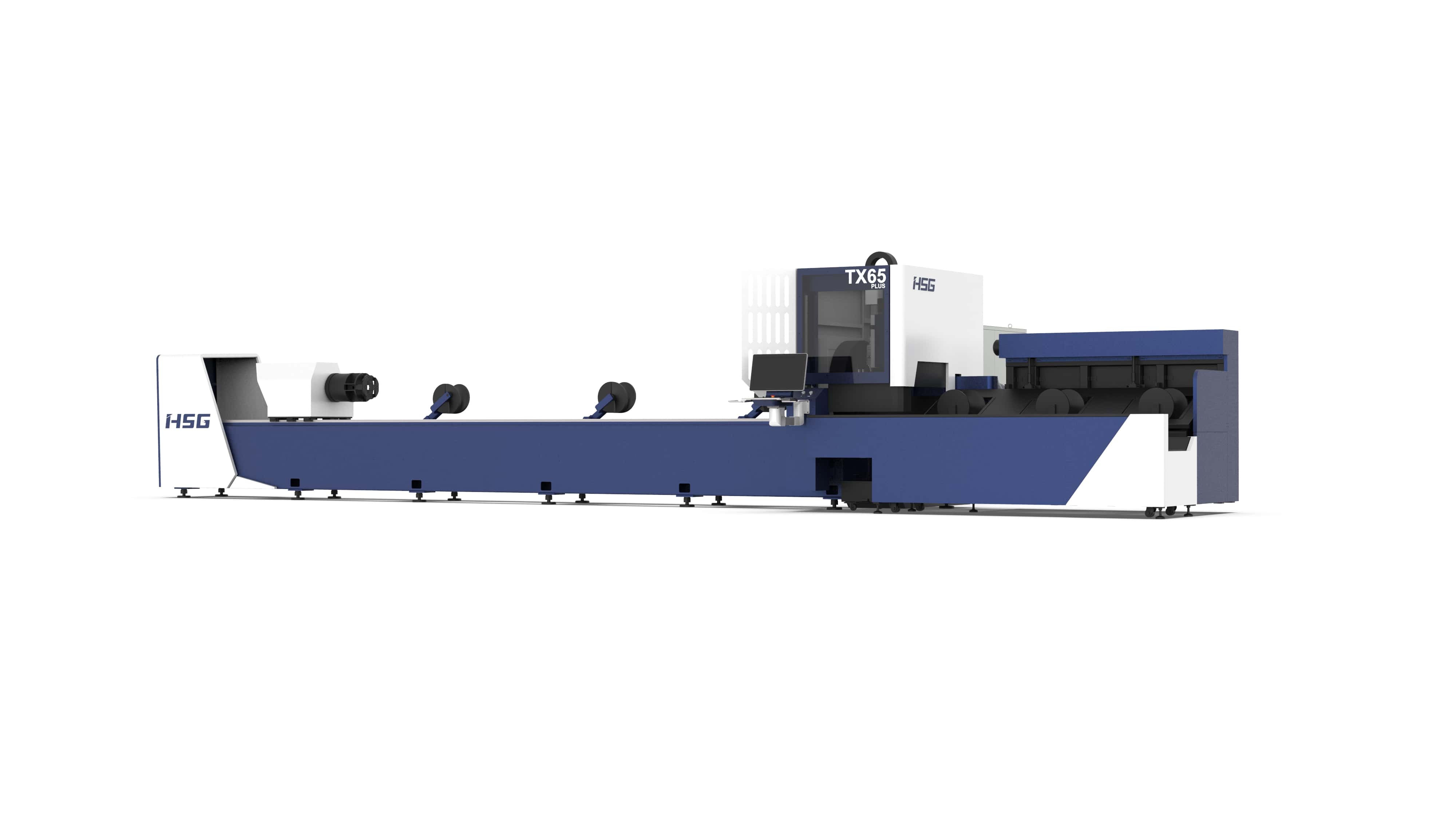

Установка лазерной резки труб HSG LaserTX Plus(2)

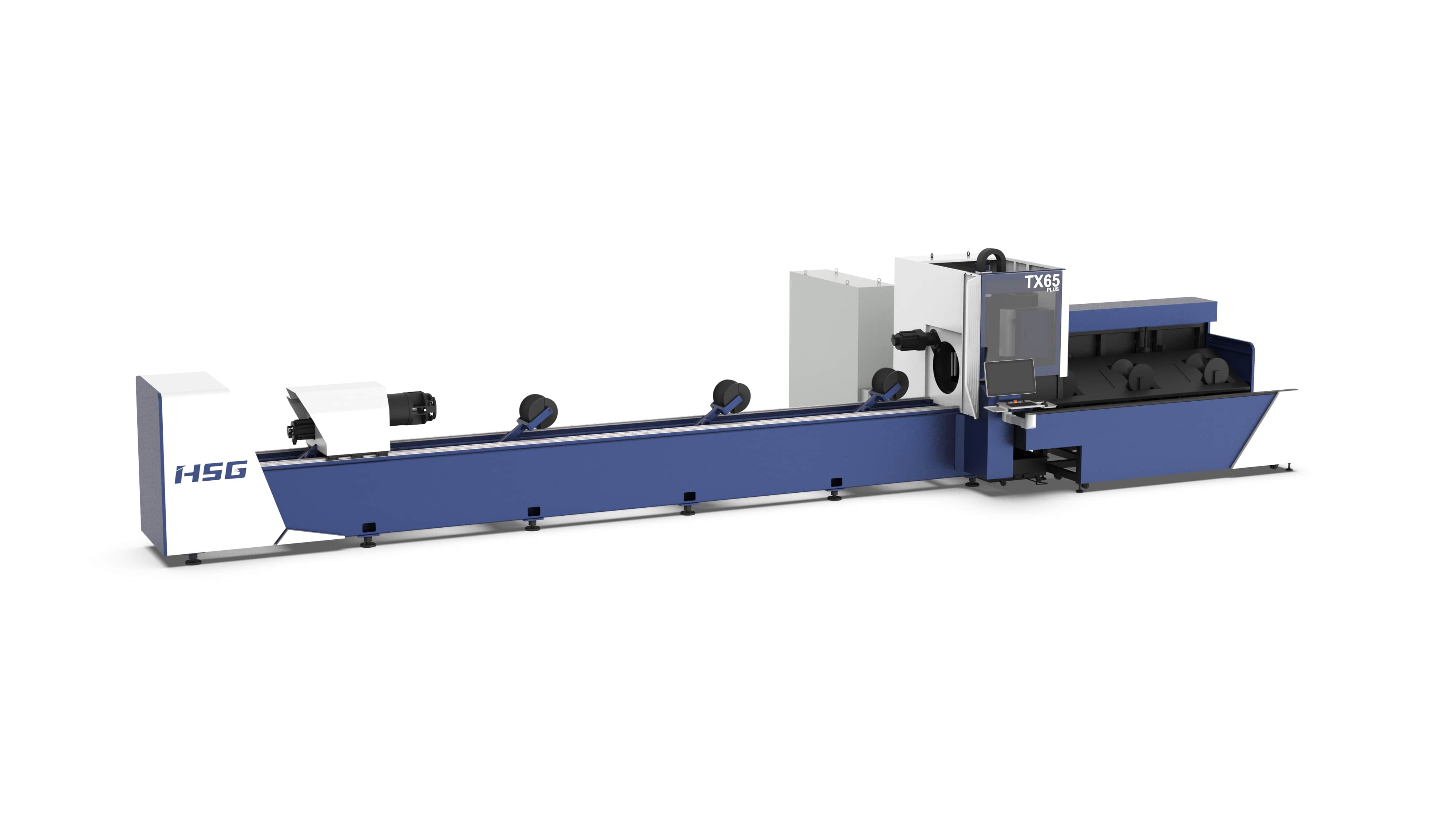

Установка лазерной резки труб HSG LaserTX Plus(3)

Установка лазерной резки труб серии TX Plus

Данная серия предназначена для резки труб большого сечения и представляет собой высокотехнологичную лазерную установку, для раскроя круглой и овальной трубы, квадратного и прямоугольного профиля, заготовок с незамкнутым контуром и сложного поперечного сечения, в режиме 24/7 в промышленных масштабах.
Укомплектовывается системой загрузки трубы, пневматической системой поддержки трубы, а так же приемным стол для заготовок с поддерживающими роликами.

Серия TX Plus обладает высокой производительностью, точностью и надежностью, благодаря прецизионным механическим компонентам, таким как линейные направляющие, зубчатые рейки, шарико-винтовая пара и другим компонентам от производителей надежно зарекомендовавших себя. Мощные серводвигатели гарантируют высокоточное и быстрое позиционирование. Новое поколение режущих головок с водяным охлаждением на основе двухконтурного промышленного чиллера гарантирует стабильную работу лазера.

Автоматическая фокусировка режущей головы и система обхода препятствий, позволяют производить резку с высокой точностью и качеством. Модульная конструкция режущей головы позволяет быстро менять оптические элементы и осуществлять их техническое обслуживание.

Преимущества

Система подачи трубы в зону обработки
Надежные пневматические зажимы
Система поддержки готовой детали и выгрузки в накопитель
Автоматический поиск центра трубы
Поиск края трубы при торцовке
Резка тяжелых труб разного сечения и профиля
Поддержка поворотной головы (снятие фаски)
Программное обеспечение HSG X
Система автоматической подачи смазки и комплектующие от мировых производителей обеспечивают высокое качество и долговечность станка.
Пневматические патроны спереди и сзади с функцией автоматического центрирования позволяют быстро и точно фиксировать заготовки для обработки
Стабилизатор напряжения в стандартной комплектации

Технические характеристики

Диаметр обрабатываемой трубы20 - 360 мм
Угловой профиль трубышвеллер ≤36#,
угловая сталь: ≤25#,
двутавр ≤36#
Скорость вращения патрона 60 об/мин
Длина хвостового материала110
Максимальная скорость соединения80 м/мин
Максимальное ускорение0,6G
Точность повторного позиционирования X/Y±0.05 мм
Точность позиционирования X/Y±0.05 мм

Перемещение по оси X7000 - 12500 мм
Перемещение по оси Y500 мм
Перемещение по оси Z500 мм
Ручная подача резки максимальной длины7000 - 12500 мм
Максимальная грузоподъемность3000 кг
Вес всего оборудования (включая погрузочную стойку)7000 - 9400 кг
Внешние размеры (длина × ширина × высота), включая погрузочную стойку11000×4500×2800 мм / 13500×4500×2800 мм / 16500×4500×2800 мм
Автоматическая загрузка трубTXAL65PlusIII (одиночная)
TXAL01III-06 (мульти) / TXAL90PlusIII (одиночная)
TXAL01III-09 (мульти) / TXAL120PlusIII (одиночная)
TXAL01III-12 (мульти)
Тип лазераИттербиевый оптоволоконный лазер
Режущая головаHSG с автофокусом
Зажимной патронПневматический
Система управленияHSG-X +TubesT
Передача по осям X, YЗубчатая рейка
Передача по оси ZШарико-винтовая пара (ШВП)
Двигатель по осям Y1, Y2, X, ZCерводвигатели
Рабочее напряжение380 В / 50 Гц
Система смазкиАвтоматическая система смазки
Поддерживаемые форматы файловdxf, dwg, igs, plt, AI

Функции и применение

Лазерная резка труб занимает важное и широко распространенное место в металлообрабатывающей промышленности и многих других сферах производства. Использование лазерных станков позволяет оптимизировать процессы обработки и добиться высокой точности и качества готовых изделий.

Применение твердотельных волоконных лазеров обеспечивает бесконтактную обработку металлических материалов с различными показателями теплопроводности. Благодаря малой зоне теплового воздействия, такой метод позволяет обрабатывать и легко деформируемые материалы. Автоматизация процесса резки минимизирует необходимость вмешательства человека и обеспечивает высокую производительность.

Преимущества лазерной резки включают в себя высокую скорость и точность обработки, что позволяет получать готовые изделия сложной формы и конфигурации с минимальными отходами. Такая технология успешно применяется для работы с широким спектром материалов, включая черную и нержавеющую сталь, алюминий, титан, латунь, медь, бронзу и другие металлы.

Комплектующие

Станина
Литая станина из высокопрочного чугуна с шаровидным графитом, обеспечивает жесткость конструкции и сохранение точности реза на весь период эксплуатации оборудования. Гарантия 50 лет.
Портал
Легкосплавный портал из авиационного алюминия, четвертого поколения. Благодаря своей прочности и легкости позволяет достигать высоких скоростей перемещения, до 140 м/мин.
Режущая голова
Режущая голова RayTools с автоматической фокусировкой. В режущей голове реализована система двухконтурного водяного охлаждения, что позволяет максимально увеличить срок службы расходных материалов (линзы) и добиться максимально качественного реза.
Сервопривод
Yaskawa это первая компания в Японии, которая начала производить серводвигатели. Благодаря стабильности, скорости и экономичности, является самым популярным производителем серводвигателей в отрасли.
Резонатор
IPG Photonics является мировым лидером в индустрии волоконных лазеров с собственным заводом на территории РФ, где осуществляется весь цикл производства лазеров, а так же их обслуживание. Что позволяет, оказывать оперативную сервисную поддержку.
Расходные материалы
Наша компания предлагает только оригинальные расходные материалы для станка, сертифицированные заводом-изготовителем.
