Установка лазерной резки труб HSG Laser R1

Мощность:

1 500 - 3 000 Вт

info@kvarta.io

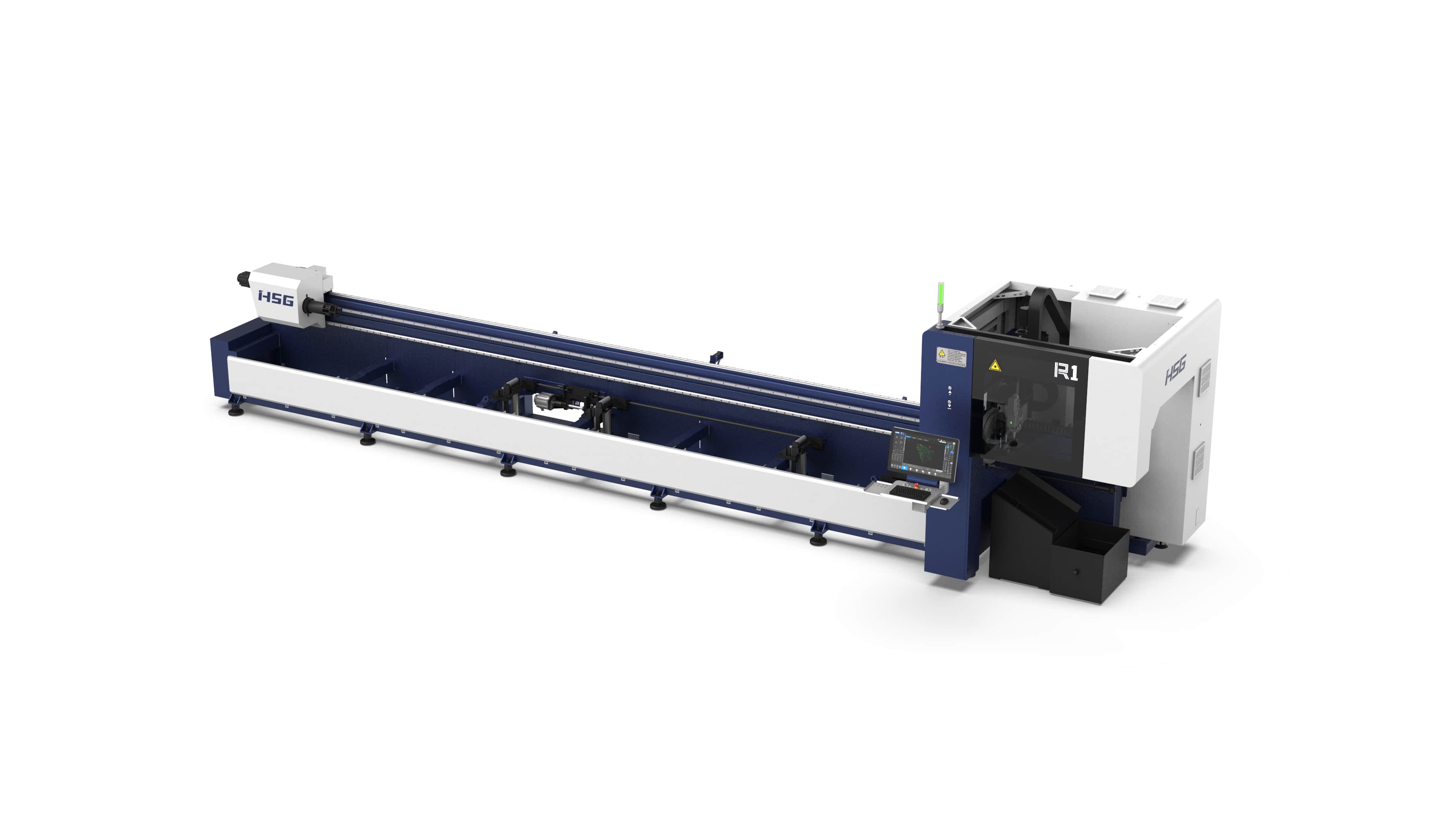

Установка лазерной резки труб HSG Laser R1

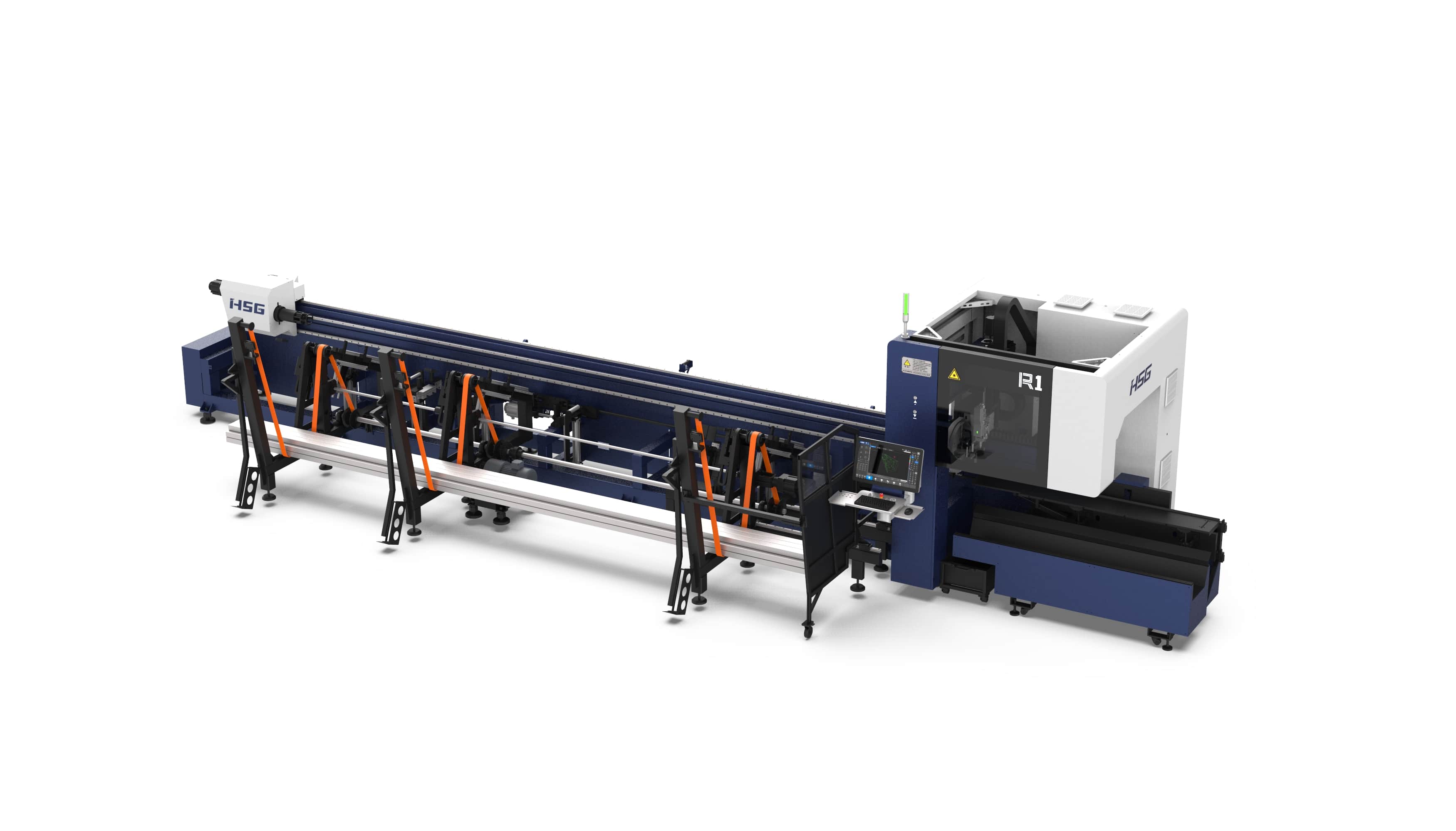

Установка лазерной резки труб HSG Laser R1(2)

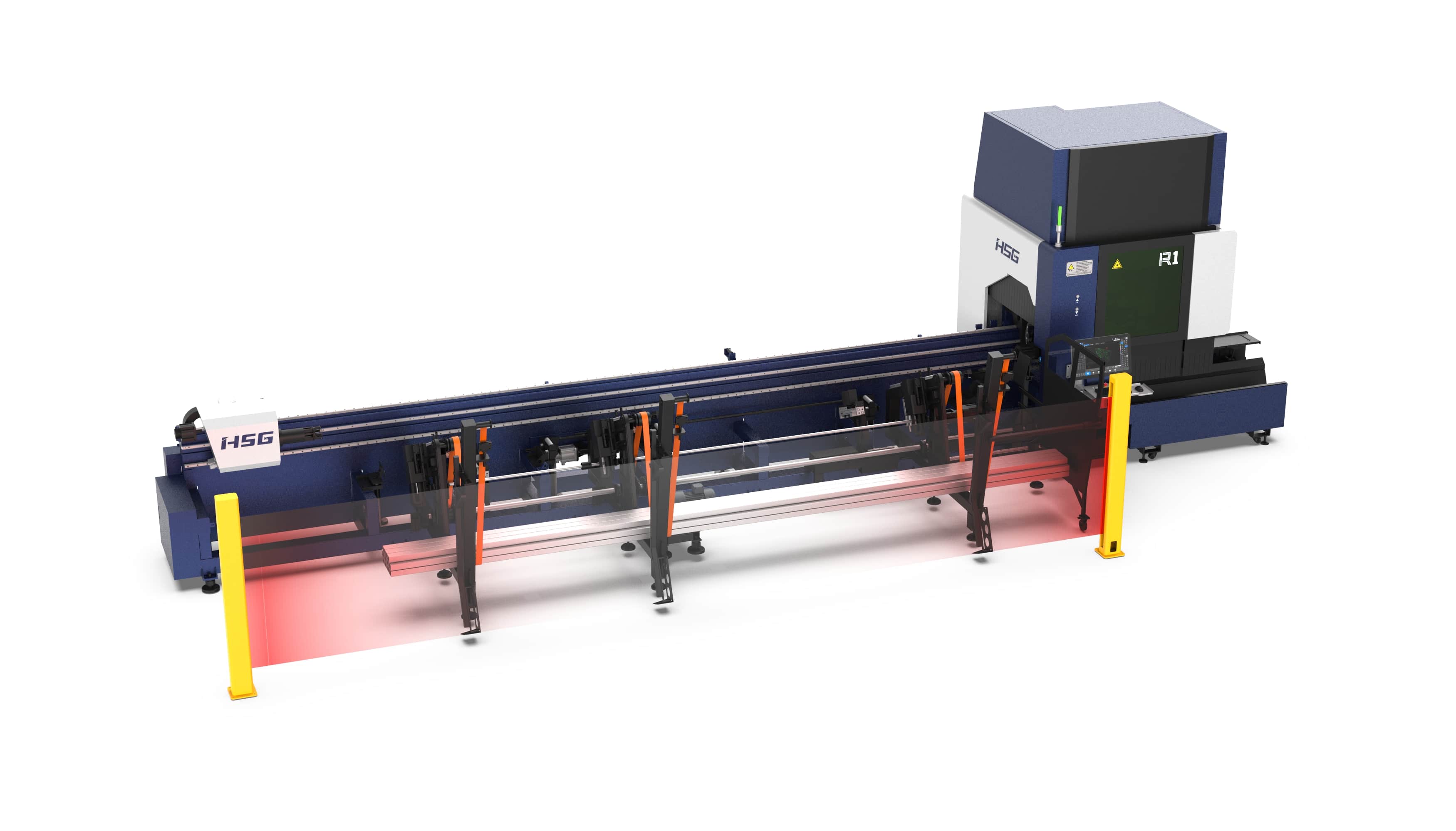

Установка лазерной резки труб HSG Laser R1(3)

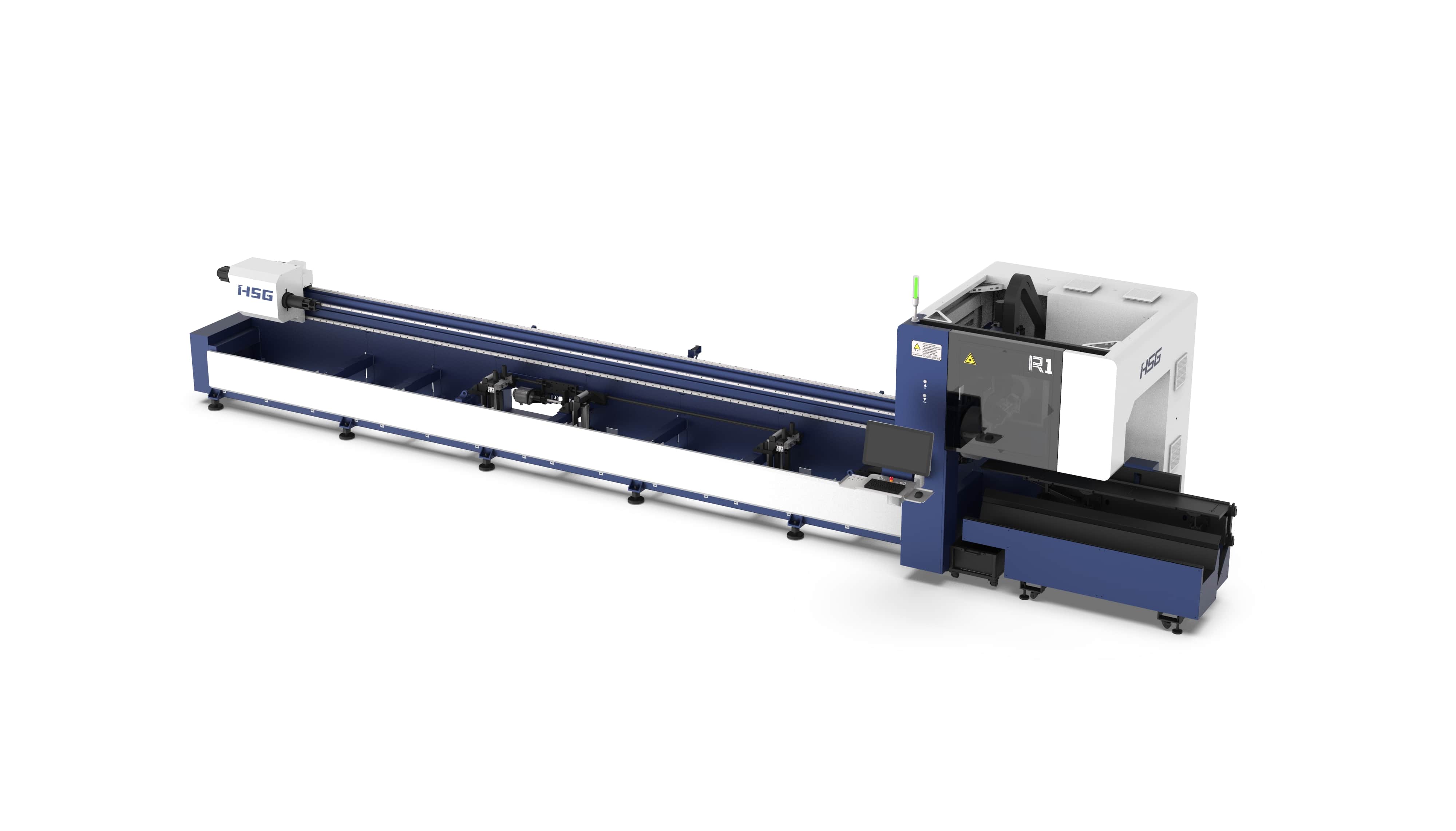

Установка лазерной резки труб HSG Laser R1(4)

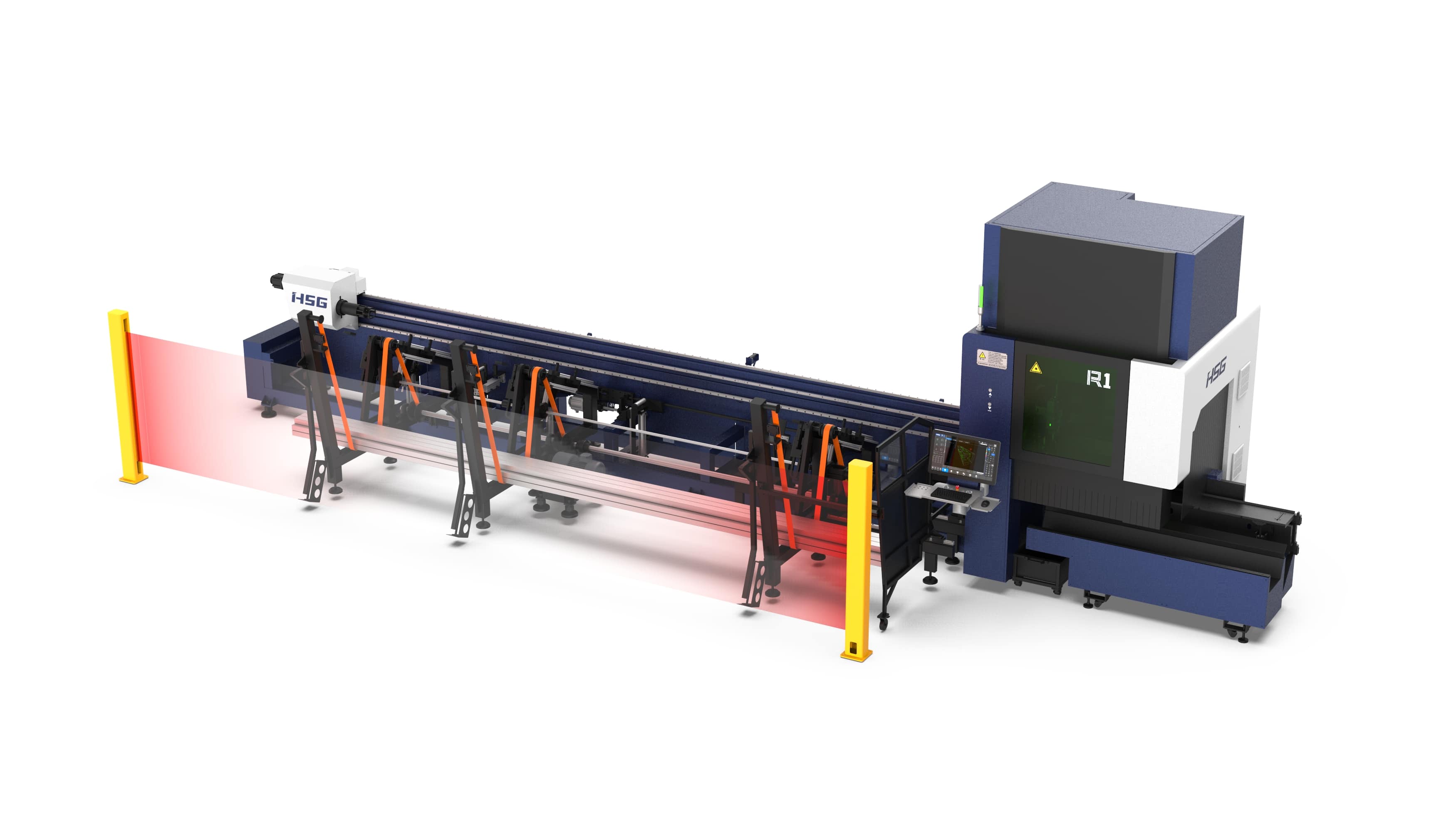

Установка лазерной резки труб HSG Laser R1(5)

Установка лазерной резки труб серии R1

Данная модель предназначена для резки труб различного сечения и представляет собой высокотехнологичную лазерную установку, для раскроя круглой и овальной трубы, квадратного и прямоугольного профиля, заготовок с незамкнутым контуром и сложного поперечного сечения, в режиме 24/7 в промышленных масштабах.

Укомплектовывается системой загрузки трубы, пневматической системой поддержки трубы, а так же приемным стол для заготовок с поддерживающими роликами.

Серия R1 обладает производительностью, точностью и надежностью, благодаря прецизионным механическим компонентам, таким как линейные направляющие, зубчатые рейки, шарико-винтовая пара и другим компонентам от производителей надежно зарекомендовавших себя. Мощные серводвигатели гарантируют высокоточное и быстрое позиционирование. Новое поколение режущих головок с водяным охлаждением на основе двухконтурного промышленного чиллера гарантирует стабильную работу лазера.

Автоматическая фокусировка режущей головы и система обхода препятствий, позволяют производить резку с высокой точностью и качеством. Модульная конструкция режущей головы позволяет быстро менять оптические элементы и осуществлять их техническое обслуживание.

Преимущества

Система подачи трубы в зону обработки
Надежные пневматические зажимы
Система поддержки готовой детали и выгрузки в накопитель
Автоматический поиск центра трубы
Поиск края трубы при торцовке
Программное обеспечение HSG X
Система автоматической подачи смазки и комплектующие от мировых производителей обеспечивают высокое качество и долговечность станка.
Пневматические патроны спереди и сзади с функцией автоматического центрирования позволяют быстро и точно фиксировать заготовки для обработки
Стабилизатор напряжения в стандартной комплектации

Технические характеристики

Диаметр обрабатываемой трубы8 - 120 мм
Диаметр обрабатываемого профиля8х8 - 120х120 мм
Ручная подача резки максимальной длины7100 мм
Максимальная длина обрабатываемой трубы1000 - 6500 мм
Скорость вращения патрона 150 об/мин
Длина хвостового материалаОднопатронный ≥30 мм
Двухпатронный ≥210 мм
Максимальная скорость соединения150 м/мин
Максимальное ускорение1,5G

Точность повторного позиционирования X/Y±0,03 мм
Точность позиционирования X/Y±0,05 мм/м
Перемещение по оси X7100 мм
Перемещение по оси Y310 мм
Перемещение по оси Z400 мм
Максимальная грузоподъемность1500 кг
Вес всего оборудования (включая погрузочную стойку)4300 кг
Внешние размеры (длина × ширина × высота), включая погрузочную стойку9700*3260*2820
Автоматическая загрузка трубAL01
Тип лазераИттербиевый оптоволоконный лазер
Режущая головаHSG с автофокусом
Зажимной патронПневматический
Система управленияHSG-X
Передача по осям X, YЗубчатая рейка
Передача по оси ZШарико-винтовая пара (ШВП)
Двигатель по осям Y1, Y2, X, ZCерводвигатели
Рабочее напряжение380 В / 50 Гц
Система смазкиАвтоматическая система смазки
Поддерживаемые форматы файловdxf, dwg, igs, plt, AI

Функции и применение

Лазерная резка труб занимает важное и широко распространенное место в металлообрабатывающей промышленности и многих других сферах производства. Использование лазерных станков позволяет оптимизировать процессы обработки и добиться высокой точности и качества готовых изделий.

Применение твердотельных волоконных лазеров обеспечивает бесконтактную обработку металлических материалов с различными показателями теплопроводности. Благодаря малой зоне теплового воздействия, такой метод позволяет обрабатывать и легко деформируемые материалы. Автоматизация процесса резки минимизирует необходимость вмешательства человека и обеспечивает высокую производительность.

Преимущества лазерной резки включают в себя высокую скорость и точность обработки, что позволяет получать готовые изделия сложной формы и конфигурации с минимальными отходами. Такая технология успешно применяется для работы с широким спектром материалов, включая черную и нержавеющую сталь, алюминий, титан, латунь, медь, бронзу и другие металлы.

Комплектующие

Станина
Литая станина из высокопрочного чугуна с шаровидным графитом, обеспечивает жесткость конструкции и сохранение точности реза на весь период эксплуатации оборудования. Гарантия 50 лет.
Портал
Легкосплавный портал из авиационного алюминия, четвертого поколения. Благодаря своей прочности и легкости позволяет достигать высоких скоростей перемещения, до 140 м/мин.
Режущая голова
Режущая голова RayTools с автоматической фокусировкой. В режущей голове реализована система двухконтурного водяного охлаждения, что позволяет максимально увеличить срок службы расходных материалов (линзы) и добиться максимально качественного реза.
Сервопривод
Yaskawa это первая компания в Японии, которая начала производить серводвигатели. Благодаря стабильности, скорости и экономичности, является самым популярным производителем серводвигателей в отрасли.
Резонатор
IPG Photonics является мировым лидером в индустрии волоконных лазеров с собственным заводом на территории РФ, где осуществляется весь цикл производства лазеров, а так же их обслуживание. Что позволяет, оказывать оперативную сервисную поддержку.
Расходные материалы
Наша компания предлагает только оригинальные расходные материалы для станка, сертифицированные заводом-изготовителем.
