Установка лазерной резки труб HSG Laser R

Карточка оборудования

Диаметр обрабатываемого профиля у моделей:
  • R702420х20 - 240х240 мм
  • R902420х20 - 240х240 мм
  • R903540х40 - 350х350 мм
Мощность:

3 000 - 6 000 Вт

КВАРТА

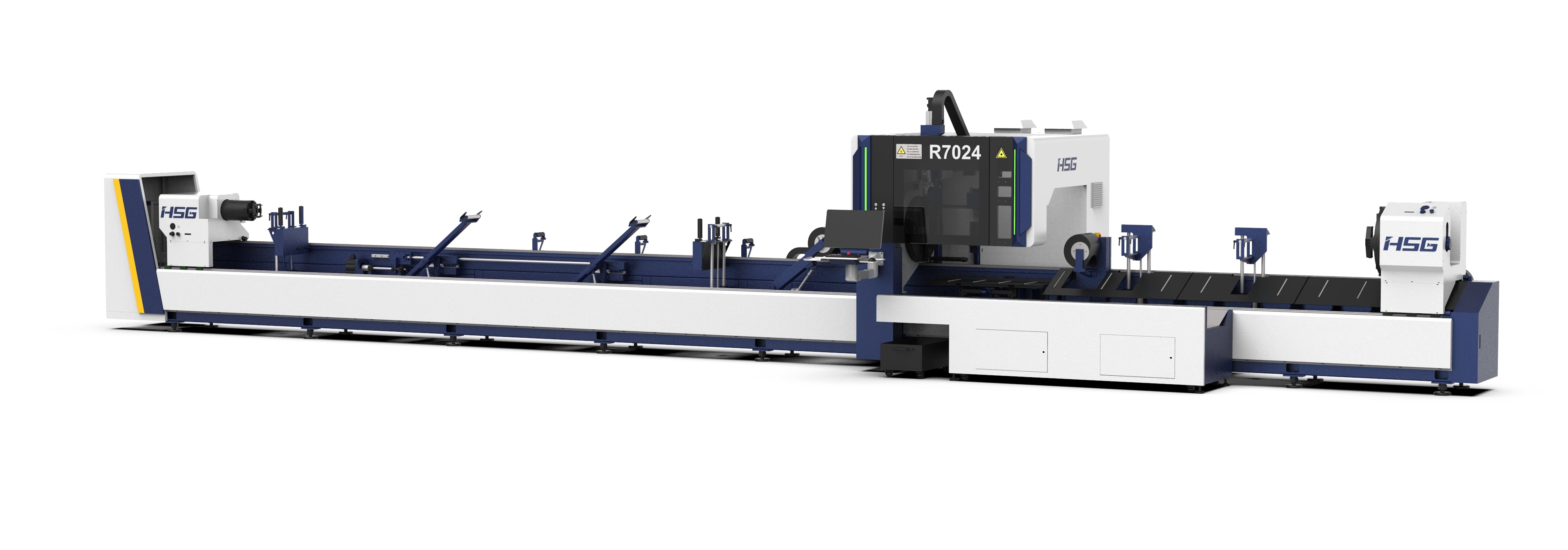

Установка лазерной резки труб HSG Laser R

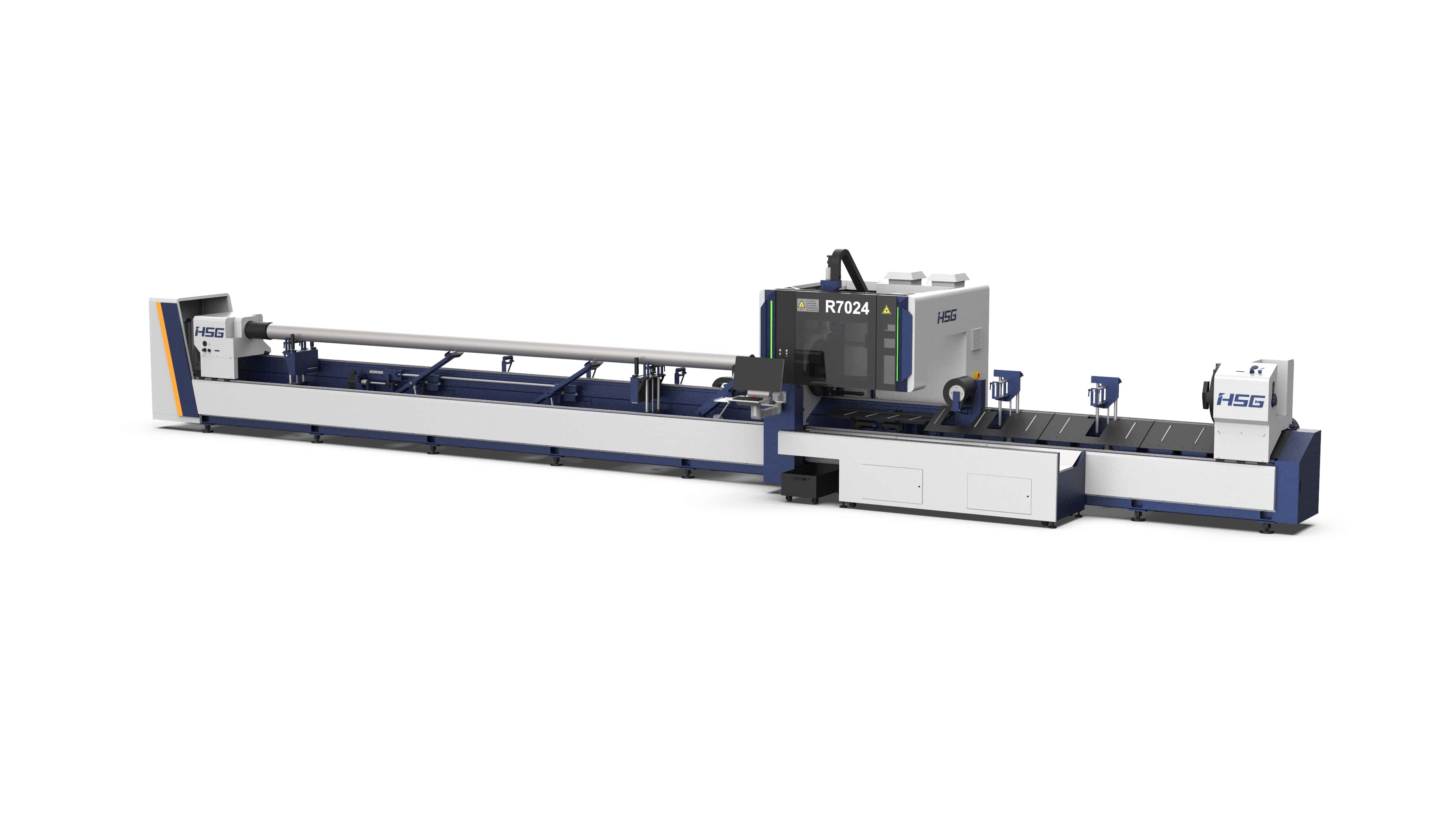

Установка лазерной резки труб HSG Laser R(2)

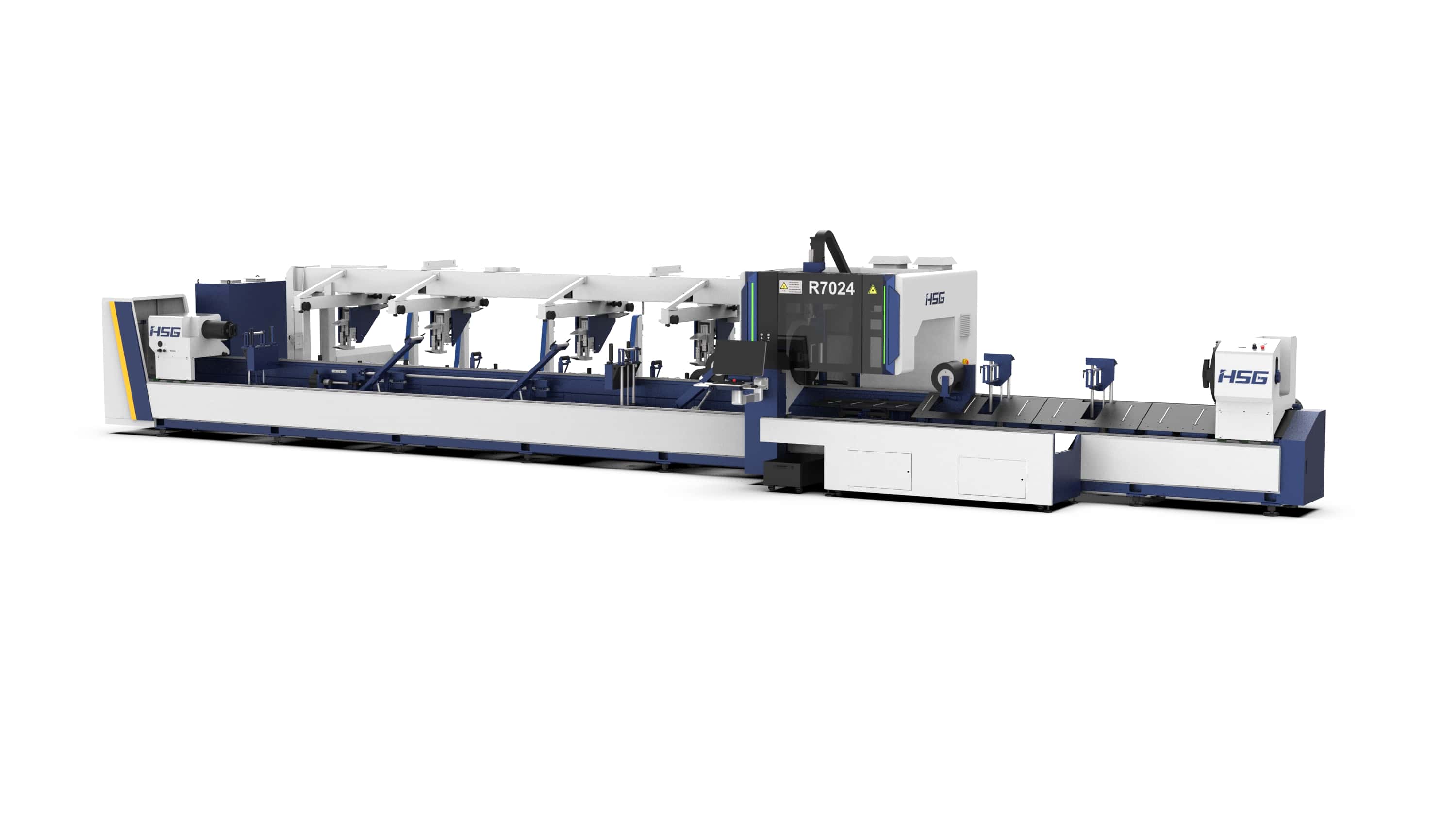

Установка лазерной резки труб HSG Laser R(3)

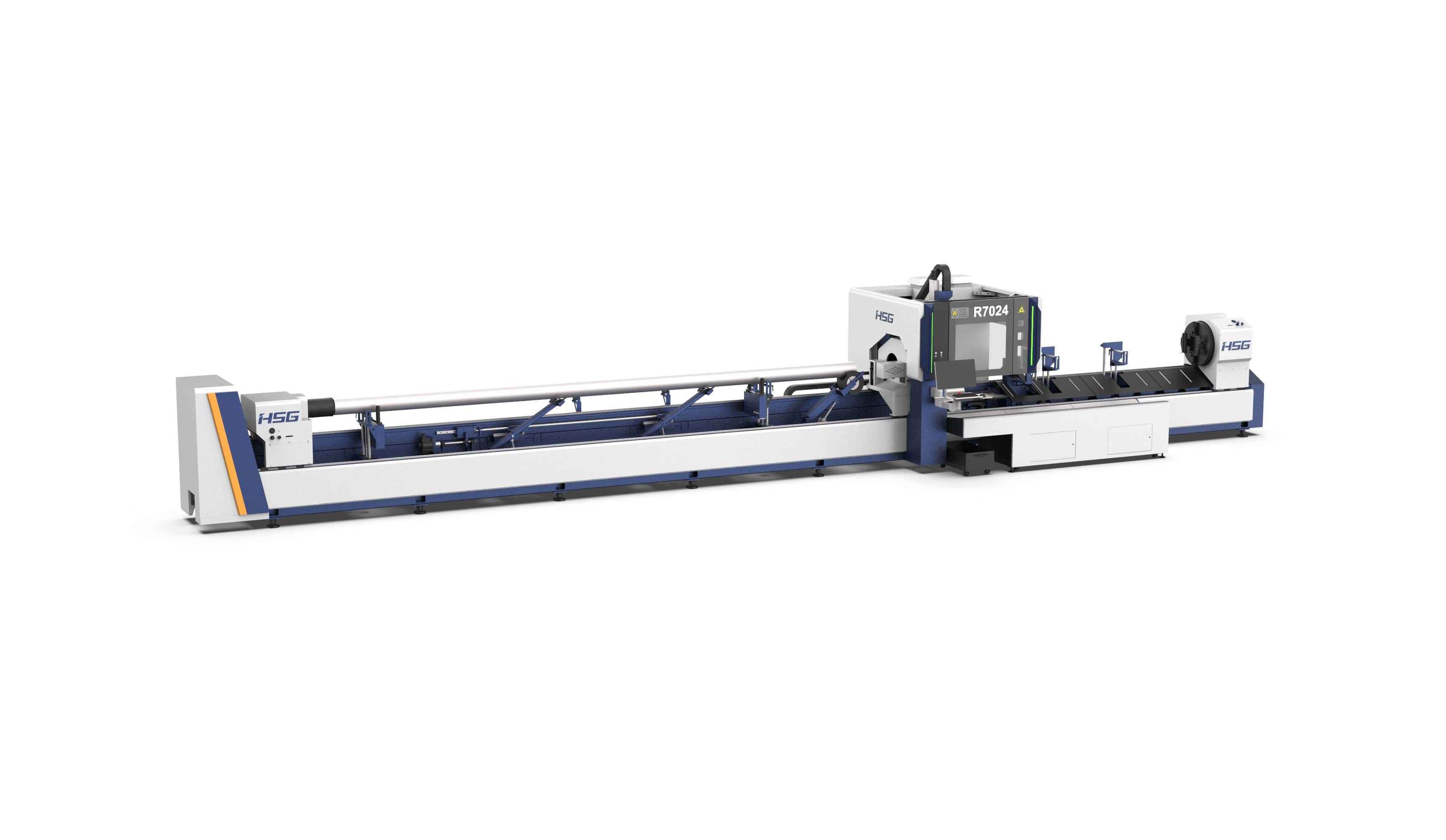

Установка лазерной резки труб HSG Laser R(4)

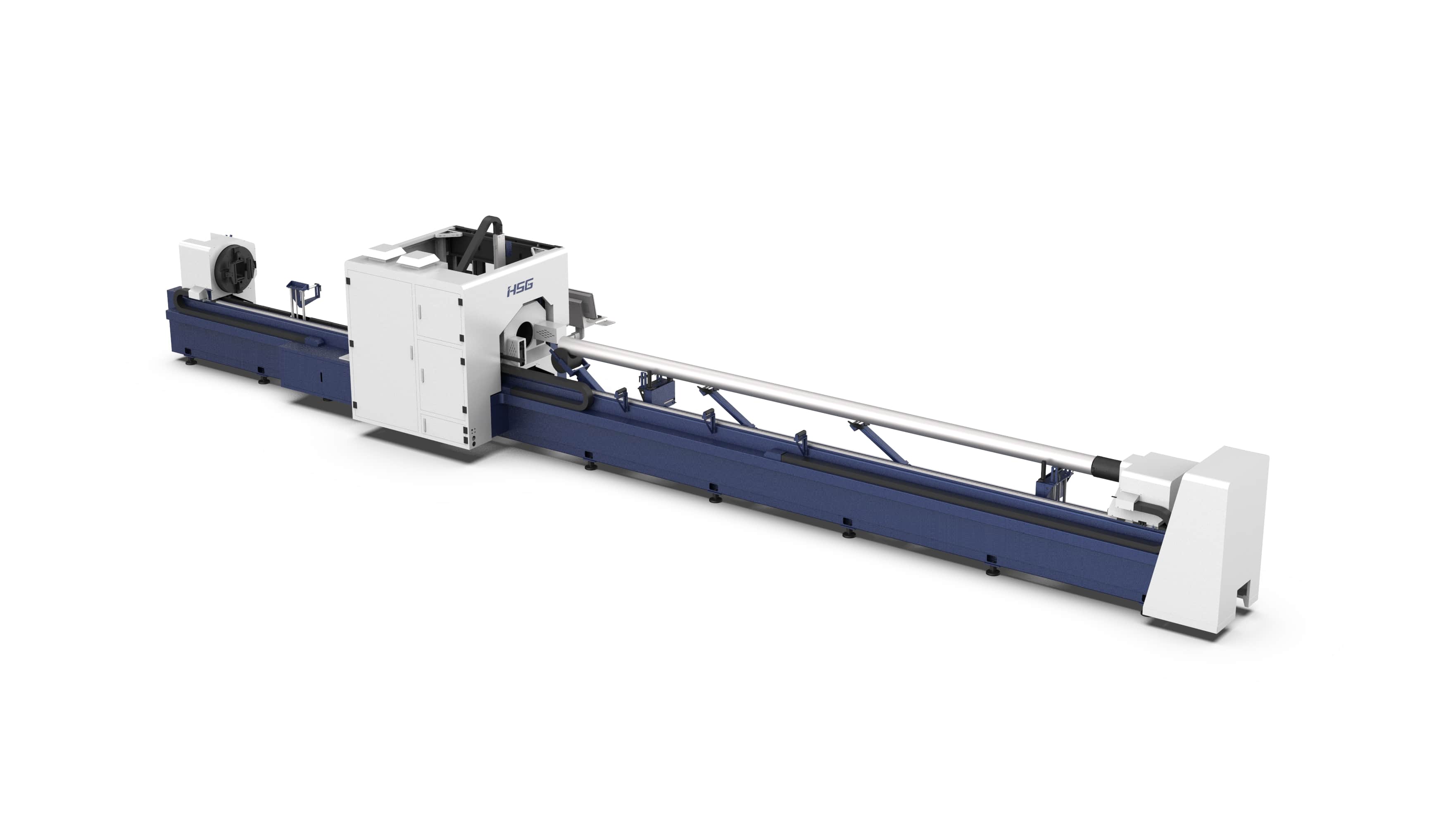

Установка лазерной резки труб HSG Laser R(5)
Установка лазерной резки труб HSG Laser R
Установка лазерной резки труб HSG Laser R(2)
Установка лазерной резки труб HSG Laser R(3)
Установка лазерной резки труб HSG Laser R(4)
Установка лазерной резки труб HSG Laser R(5)

Установка лазерной резки труб R

Установка для лазерной резки листа R представляет собой высокотехнологичное оборудование, оснащенное мощным лазерным источником, который может резать металл.

Оборудование может иметь различные конфигурации, но обычно включает в себя стол для резки, систему управления движением лазера и программное обеспечение для управления процессом резки. Установка R обеспечивает высокую точность и скорость резки, а также имеет функции автоматической загрузки и выгрузки материалов, что повышает производительность работы. Кроме того, установка оборудована системами вентиляции и очистки, которые обеспечивают безопасность и качество воздуха в рабочей зоне.

Преимущества

  • Высокая точность и скорость резки.
  • Улучшенная производительность благодаря функциям автоматической загрузки и выгрузки.
  • Безопасность и качество воздуха в рабочей зоне благодаря системам вентиляции и очистки.

Технические характеристики

  • Максимальная длина обрабатываемой трубы7000 мм - 9000 мм
  • Диаметр обрабатываемой трубы20 - 350 мм
  • Минимальный остаток ≥0 мм (в зависимости от длины готовой детали)
  • Максимальный вес трубы300 - 600 кг
  • Точность позиционирования по оси X/Y±0,03 мм/м
  • Автоматическая загрузка трубЕсть
  • Полуавтоматическая система загрузки трубЕсть
  • Резка под углом 45 градусовНе поддерживается
  • Тип лазераИттербиевый оптоволоконный лазер
  • Режущая головаHSG с автофокусом
  • Зажимной патронПневматический
  • Система управленияHSG-X Bus System (русский язык)
  • Передача по осям X, YЗубчатая рейка
  • Передача по оси ZШарико-винтовая пара (ШВП)
  • Двигатель по осям Y1, Y2, X, ZCерводвигатели
  • Рабочее напряжение380 В / 50 Гц
  • Система смазкиАвтоматическая система смазки
  • Поддерживаемые форматы файловdxf, dwg, igs, plt, AI
  • Минимальная ширина реза0,1 мм

Функции и применение

  • Резка материалов: установка может резать металл с высокой точностью и скоростью.
  • Автоматическая загрузка и выгрузка материалов: установка оснащена системами автоматической загрузки и выгрузки материалов, что повышает производительность работы.
  • Управление движением лазера: установка имеет систему управления движением лазера, что позволяет контролировать процесс резки.
  • Программное обеспечение: установка оснащена программным обеспечением для надежного управления процессом резки.

Комплектующие

  • Установка лазерной резки труб HSG Laser R. Комплектующие - Станина

    Станина

    Литая станина из высокопрочного чугуна с шаровидным графитом, обеспечивает жесткость конструкции и сохранение точности реза на весь период эксплуатации оборудования. Гарантия 50 лет.

  • Установка лазерной резки труб HSG Laser R. Комплектующие - Портал

    Портал

    Легкосплавный портал из авиационного алюминия, четвертого поколения. Благодаря своей прочности и легкости позволяет достигать высоких скоростей перемещения, до 140 м/мин.

  • Установка лазерной резки труб HSG Laser R. Комплектующие - Режущая голова

    Режущая голова

    Режущая голова RayTools с автоматической фокусировкой. В режущей голове реализована система двухконтурного водяного охлаждения, что позволяет максимально увеличить срок службы расходных материалов (линзы) и добиться максимально качественного реза.

  • Установка лазерной резки труб HSG Laser R. Комплектующие - Сервопривод

    Сервопривод

    Yaskawa это первая компания в Японии, которая начала производить серводвигатели. Благодаря стабильности, скорости и экономичности, является самым популярным производителем серводвигателей в отрасли.

  • Установка лазерной резки труб HSG Laser R. Комплектующие - Резонатор

    Резонатор

    IPG Photonics является мировым лидером в индустрии волоконных лазеров с собственным заводом на территории РФ, где осуществляется весь цикл производства лазеров, а так же их обслуживание. Что позволяет, оказывать оперативную сервисную поддержку.

  • Установка лазерной резки труб HSG Laser R. Комплектующие - Расходные материалы

    Расходные материалы

    Наша компания предлагает только оригинальные расходные материалы для станка, сертифицированные заводом-изготовителем.

Высокотехнологичное оборудование, оснащенное мощным лазерным источником и программным обеспечением для управления процессом резки, обеспечивающее высокую точность и скорость резки металла.
