Установка лазерной резки листа серии HSG Laser GV

Мощность:

600 - 6 000 Вт

info@kvarta.io

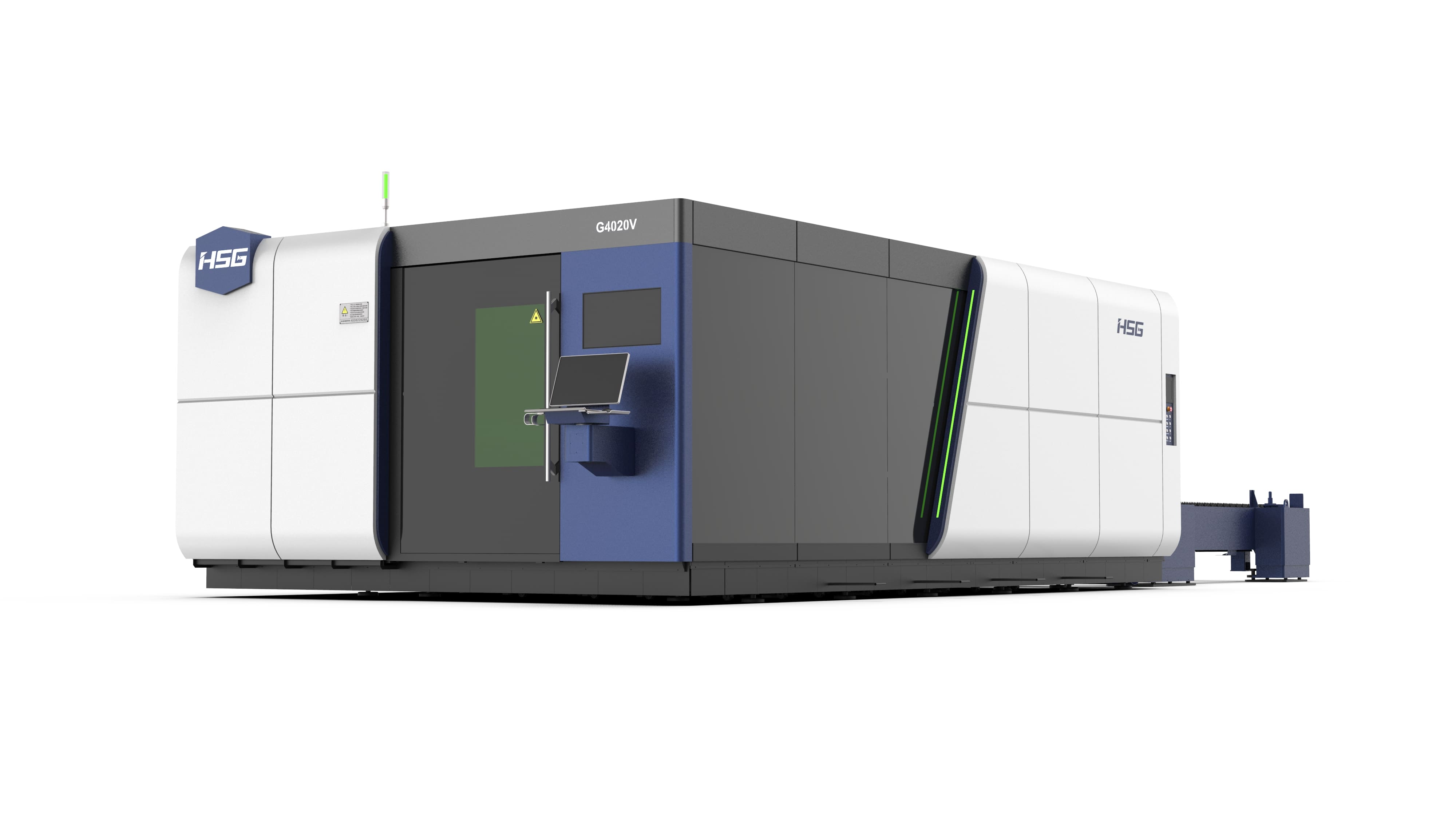

Установка лазерной резки листа серии HSG Laser GV

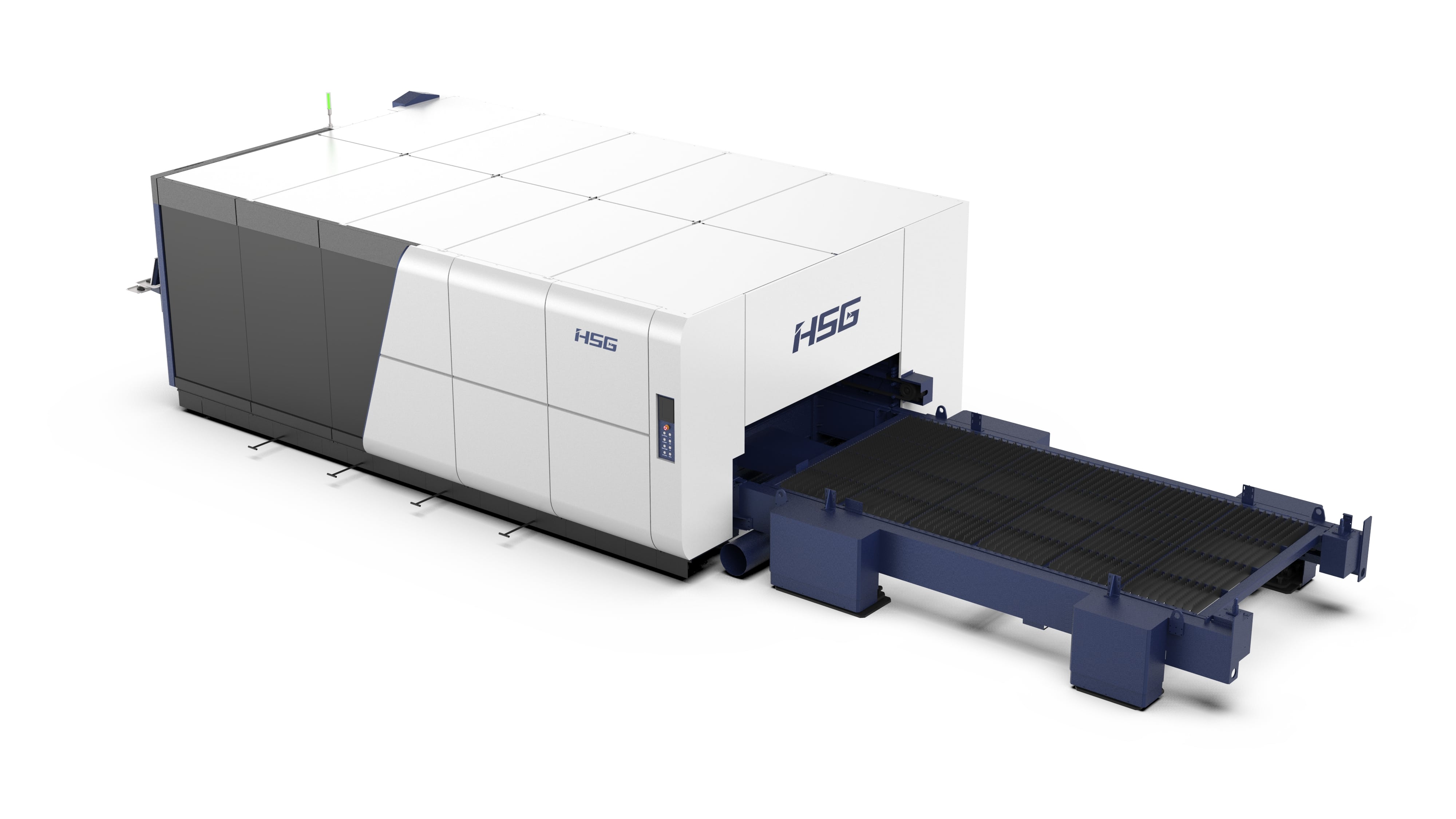

Установка лазерной резки листа серии HSG Laser GV(2)

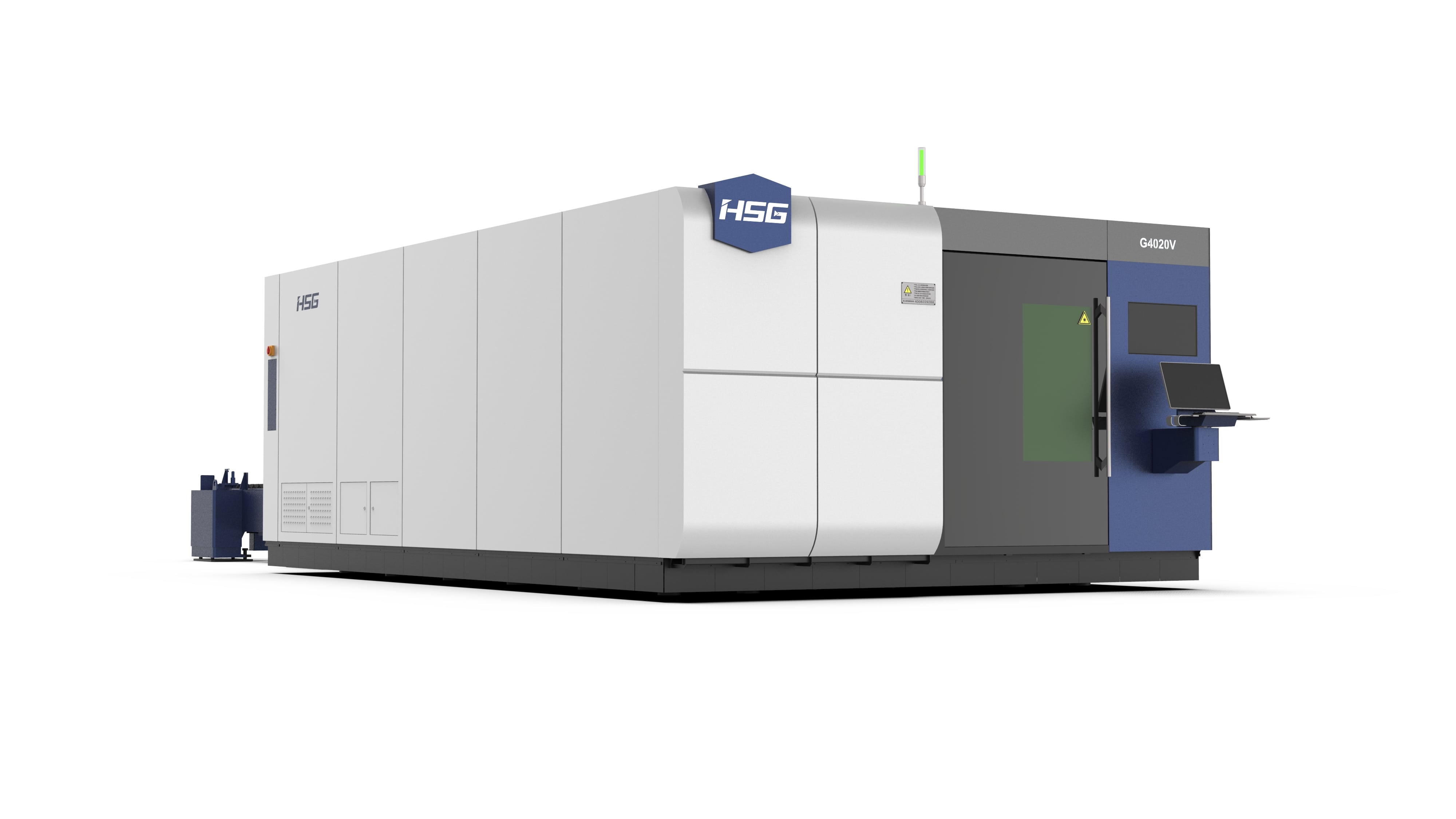

Установка лазерной резки листа серии HSG Laser GV(3)

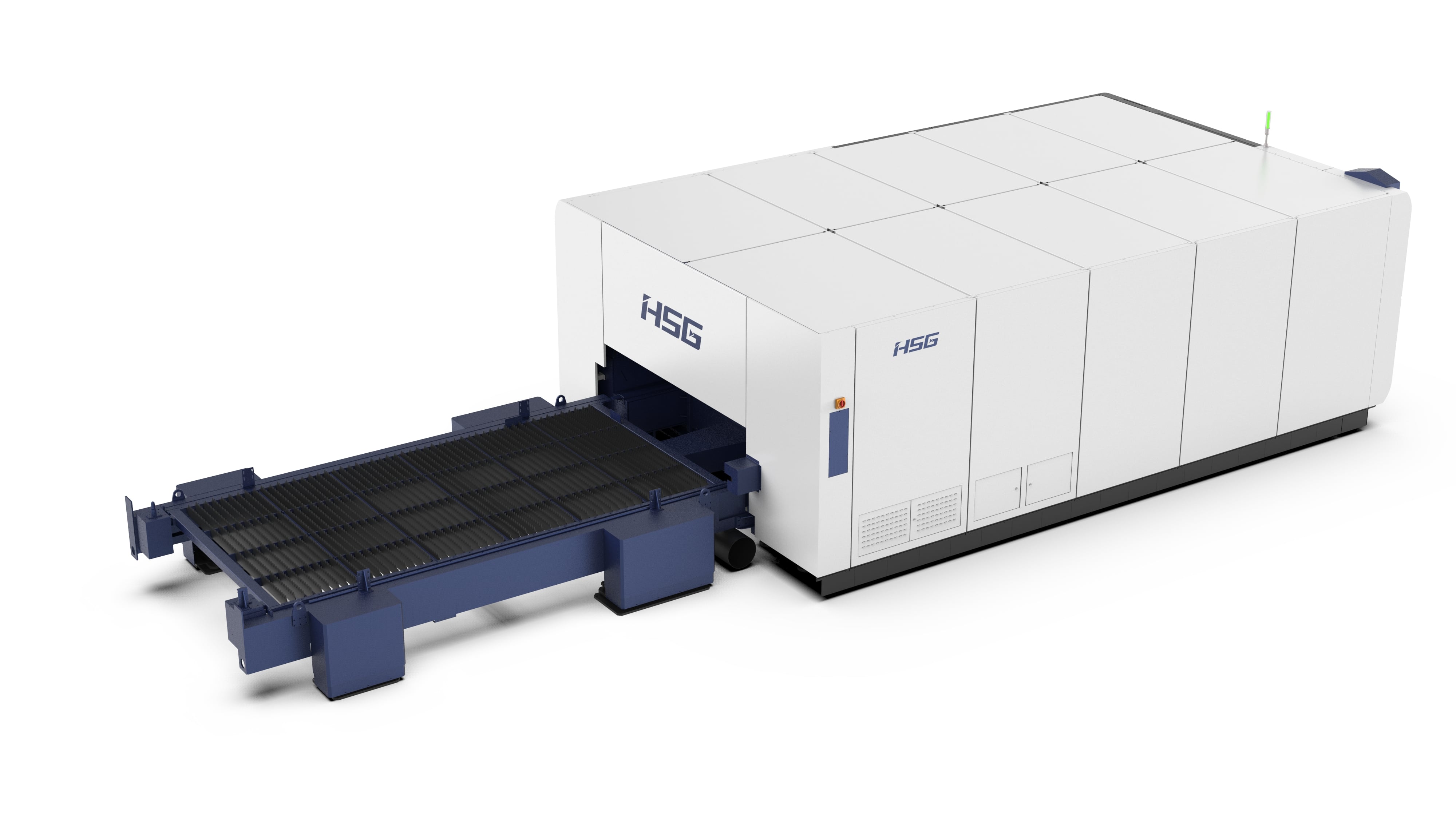

Установка лазерной резки листа серии HSG Laser GV(4)

Установка лазерной резки листа серии HSG Laser GV(5)

Установка лазерной резки листа серии GV

Станок оснащен системой автоматической замены паллет и представляет собой высокопроизводительное оборудование для обработки листового металла. Кабинетная защита с избыточным давлением эффективно удаляет дым из рабочей зоны, обеспечивая безопасность оператора и чистоту на производстве. Станок способен работать с различными видами металлических листов и может функционировать круглосуточно в различных промышленных отраслях. Конструкция станка с усиленными ребрами из толстостенного листового металла.

Мощные и высокоточные серводвигатели обеспечивают точное позиционирование и быстрое перемещение. Режущая головка собственной разработки оборудована внутренними датчиками для контроля в режиме реального времени. Программное обеспечение станка AlphaT 2.0 | AlphaT Plus. Автоматическая система смазки и высококачественные компоненты от мировых производителей обеспечивают надежность и долговечность станка.

Преимущества

Кабинетная защита зоны реза.

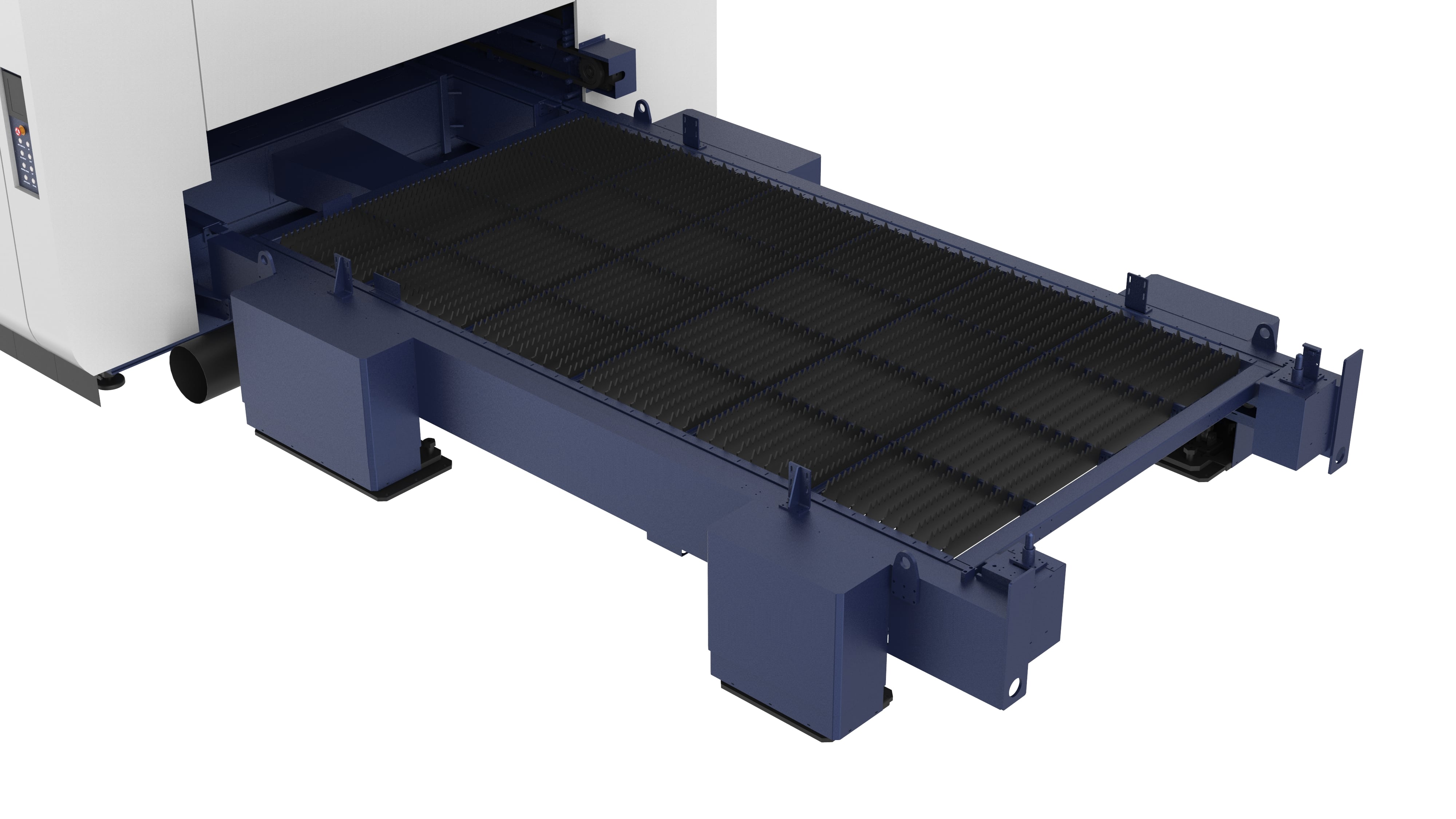

Сменный рабочий стол обеспечивает безопасность и высокую производительность за счет возможности непрерывной загрузки и выгрузки материала вне рабочего поля станка.
Способность обрабатывать листы различных размеров.
Огнеупорный материал станины.
Кабинетная защита с избыточным давлением для удаления дыма.
Высокопроизводительная система вытяжки.
Программное обеспечение AlphaT Pro.
Программа для нестинга деталей HSG Nest.
Система автоматической подачи смазки и комплектующие от мировых производителей обеспечивают высокое качество и долговечность станка.
Легкий алюминиевый портал из авиационного алюминия обеспечивает высокую скорость холостого перемещения и резки.
Стабилизатор напряжения в стандартной комплектации.
Режущая голова HSG с инновационными функциями.

Технические характеристики

Рабочее поле4064*2040
Максимальная нагрузка на рабочий стол5000 кг
Точность позиционирования по оси X/Y±0,01 мм/м
Повторяемость±0,01 мм
Максимальная скорость холостого перемещения300 м/мин
Ускорение6G
Перемещение по оси Z150 мм
Общий вес21920 кг

Габаритные размеры12400×4430×2865
Тип лазераИттербиевый оптоволоконный лазер
Режущая головаHSG с автофокусом
Система управленияAlphaT Pro
ПО для нестинга деталейHSG Nest
Передача по осям X, YЗубчатая рейка
Передача по оси ZШарико-винтовая пара (ШВП)
Двигатель по осям Y1, Y2, X, ZCерводвигатели AKRIBIS
Рабочее напряжение380 В / 50 Гц
Система смазкиАвтоматическая система смазки
Поддерживаемые форматы файловdxf, dwg, igs, plt, AI

Функции и применение

Лазерная обработка металлических материалов занимает важное и широко распространенное место в металлообрабатывающей промышленности и многих других сферах производства. Использование лазерных станков позволяет оптимизировать процессы обработки и добиться высокой точности и качества готовых изделий.

Применение твердотельных волоконных лазеров обеспечивает бесконтактную обработку металлических материалов с различными показателями теплопроводности. Благодаря малой зоне теплового воздействия, такой метод позволяет обрабатывать и легко деформируемые материалы. Автоматизация процесса резки минимизирует необходимость вмешательства человека и обеспечивает высокую производительность.

Преимущества лазерной резки включают в себя высокую скорость и точность обработки, что позволяет получать готовые изделия сложной формы и конфигурации с минимальными отходами. Такая технология успешно применяется для работы с широким спектром материалов, включая черную и нержавеющую сталь, алюминий, титан, латунь, медь, бронзу и другие металлы.

Включённые услуги

Пуско-наладочные и шеф-монтажные работы

Гарантийное обслуживание и ремонт оборудования

Обучение персонала опытными инженерами KVARTA

Подбор оборудования с учетом параметров

Расчет производительности и себестоимости

Оказание консультаций специалистами KVARTA

Оперативная сервисная поддержка

Комплектующие

Станина
Литая станина из высокопрочного чугуна с шаровидным графитом, обеспечивает жесткость конструкции и сохранение точности реза на весь период эксплуатации оборудования. Гарантия 50 лет.
Портал
Легкосплавный портал из авиационного алюминия, четвертого поколения. Благодаря своей прочности и легкости позволяет достигать высоких скоростей перемещения, до 140 м/мин.
Режущая голова
Режущая голова RayTools с автоматической фокусировкой. В режущей голове реализована система двухконтурного водяного охлаждения, что позволяет максимально увеличить срок службы расходных материалов (линзы) и добиться максимально качественного реза.
Сервопривод
Yaskawa это первая компания в Японии, которая начала производить серводвигатели. Благодаря стабильности, скорости и экономичности, является самым популярным производителем серводвигателей в отрасли.
Резонатор
IPG Photonics является мировым лидером в индустрии волоконных лазеров с собственным заводом на территории РФ, где осуществляется весь цикл производства лазеров, а так же их обслуживание. Что позволяет, оказывать оперативную сервисную поддержку.
Расходные материалы
Наша компания предлагает только оригинальные расходные материалы для станка, сертифицированные заводом-изготовителем.
