Установка лазерной резки листа серии HSG Laser GL

Рабочее поле у моделей:

G3015LA303000×1500 мм
G4015LA404000×1500 мм
G6020LA606000×2000 мм

Мощность:

1 500 - 6 000 Вт

info@kvarta.io

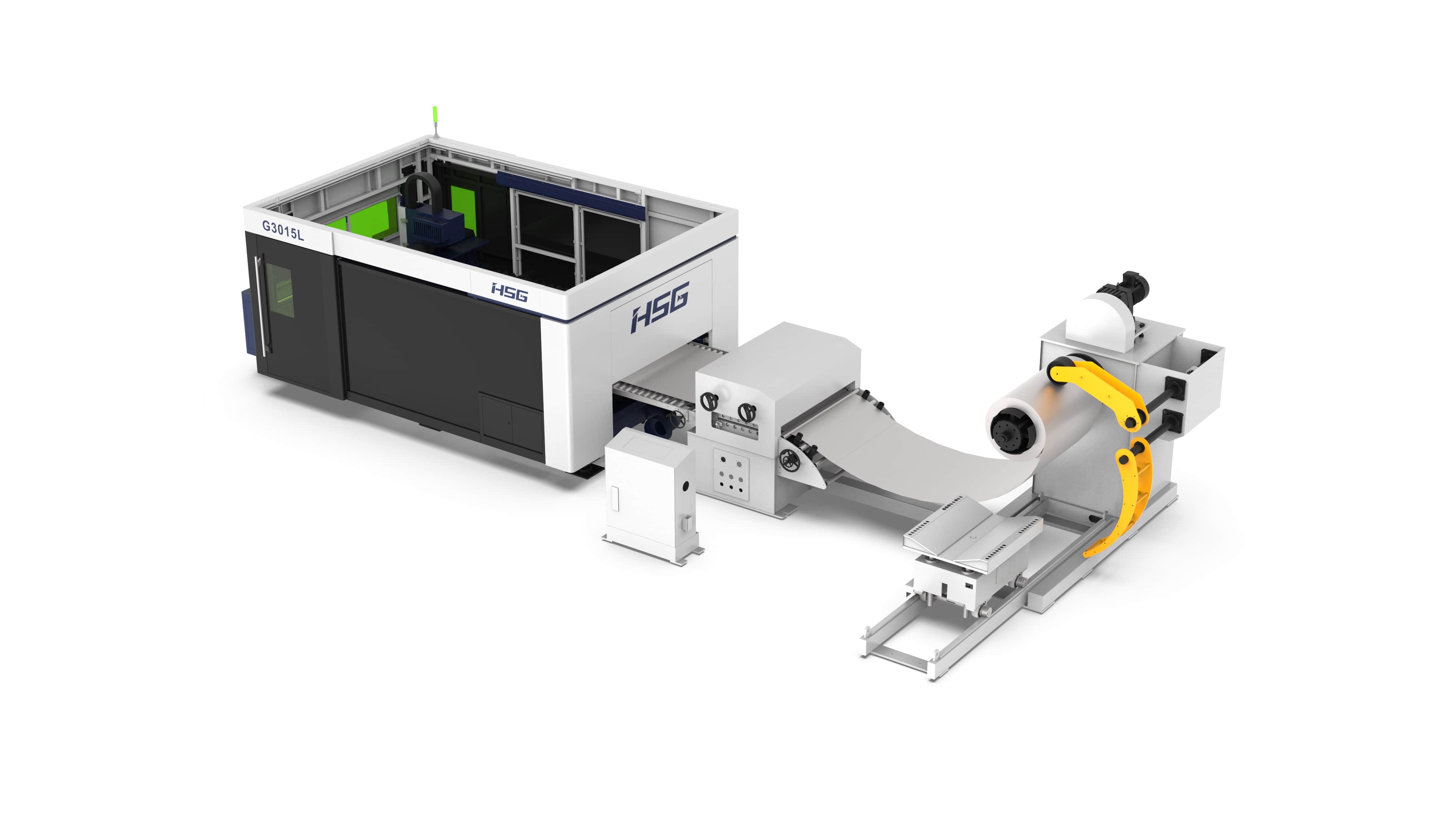

Установка лазерной резки листа серии HSG Laser GL

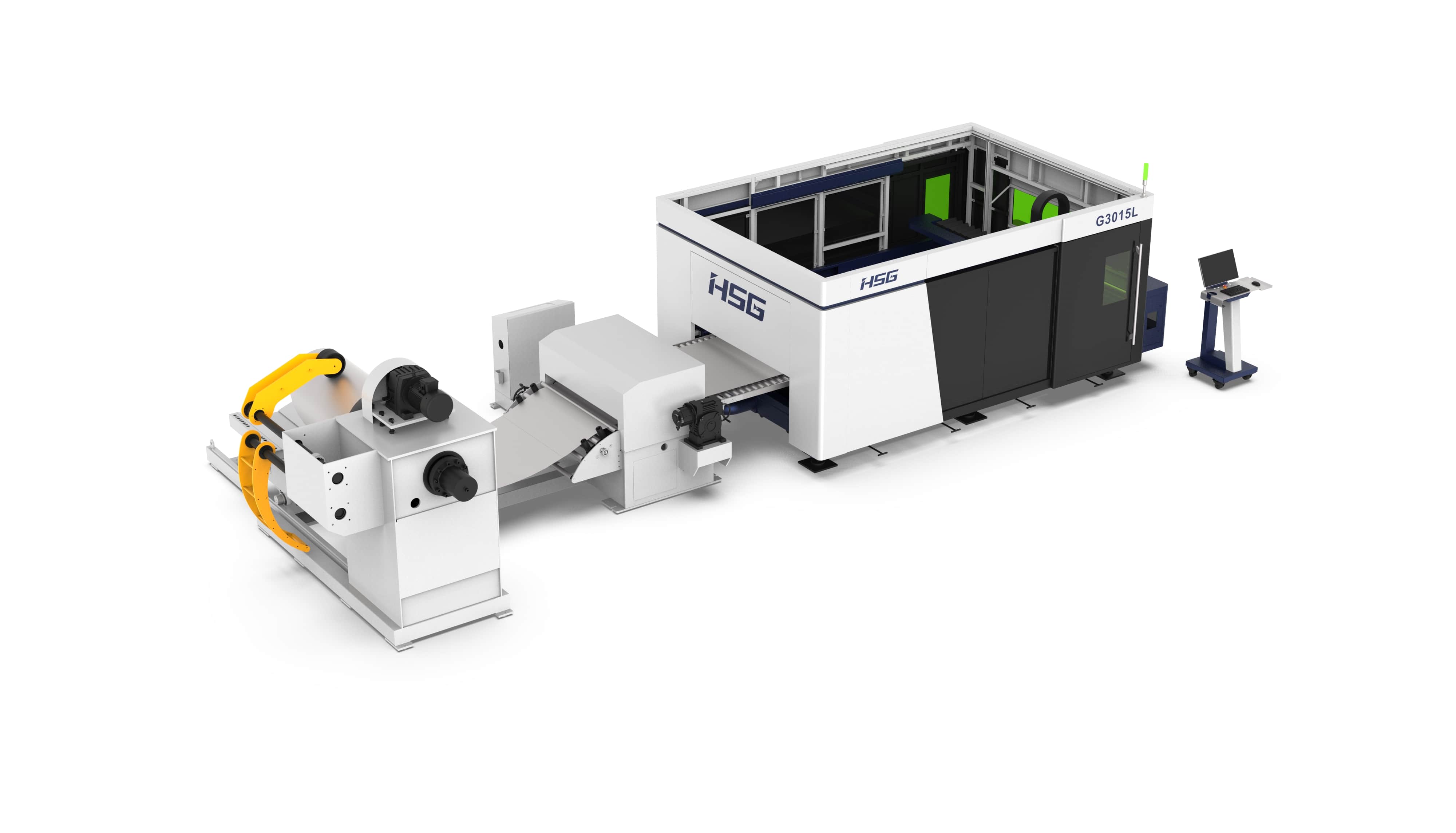

Установка лазерной резки листа серии HSG Laser GL(2)

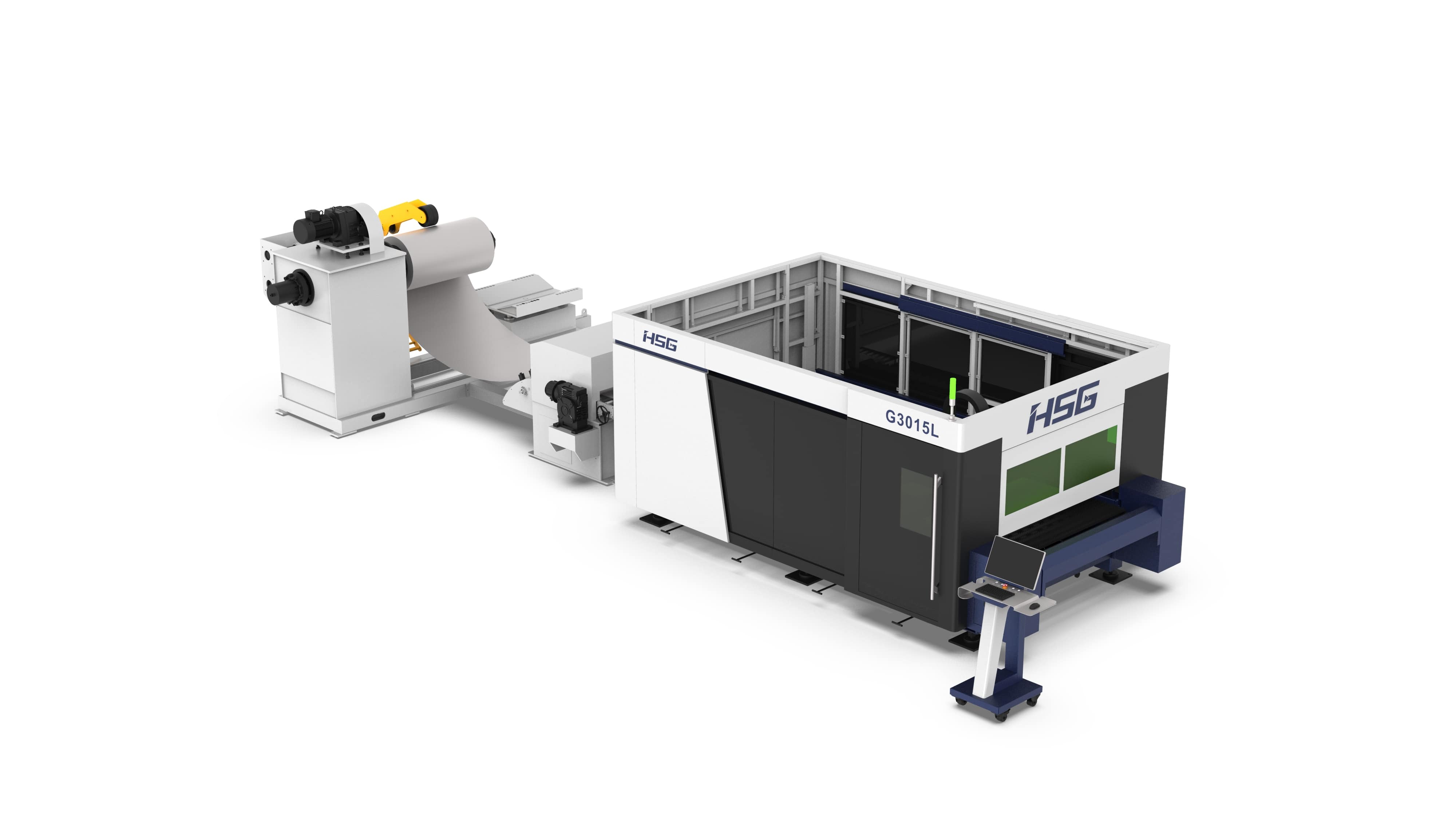

Установка лазерной резки листа серии HSG Laser GL(3)

Установка лазерной резки листа серии GL

Станок оснащен Рабочим столом конвейерного типа и заметно увеличивает производительность предприятия при работе с рулонными материалами. Автоматическая подача материала на всю длину рабочего поля обеспечивает сокращение времени производственного цикла при лазерной резке металла из рулона.

Мощные и высокоточные серводвигатели обеспечивают точное позиционирование и быстрое перемещение. Режущая головка HSG оборудована внутренними датчиками для контроля в режиме реального времени. Программное обеспечение станка включает AlphaT и HSG Nest. Автоматическая система смазки и высококачественные компоненты от мировых производителей обеспечивают надежность и долговечность станка.

Преимущества

Автоматический размотчик
Автоматический гидравлический загрузочный стол для рулона
Тяжелый гидравлический размотчик изготовлен из профилированной стали и стального листа А3
Устройство сглаживания листа
Кабинетная защита зоны реза
Сменный рабочий стол обеспечивает безопасность и высокую производительность за счет возможности непрерывной загрузки и выгрузки материала вне рабочего поля станка
Способность обрабатывать листы различных размеров
Огнеупорный материал станины
Кабинетная защита с избыточным давлением для удаления дыма
Высокопроизводительная система вытяжки
Программное обеспечение AlphaT
Программа для нестинга деталей HSG Nest на русском языке
Система автоматической подачи смазки и комплектующие от мировых производителей обеспечивают высокое качество и долговечность станка
Легкий алюминиевый портал из авиационного алюминия обеспечивает высокую скорость холостого перемещения и резки
Стабилизатор напряжения в стандартной комплектации

Технические характеристики

Точность позиционирования по оси X/Y±0,03 мм/м
Повторяемость±0,03 мм
Максимальная скорость холостого перемещения140 м/мин
Ускорение1,5G
Перемещение по оси X1525 - 2025 мм
Перемещение по оси Y3025 - 6025 мм
Перемещение по оси Z150 мм
Ширина рулона300 - 1500 мм

Характеристики рулонного материалаХолодные пластины, простые углеродистые пластины и нержавеющая сталь 304 соответствуют условиям предела текучести ≤300 МПа и прочности на растяжение ≤420 МПа
Толщина рулонного материалаI: Углеродистая сталь 0,5-2 мм
Нержавеющая сталь 0,5-1,5 мм
II: Углеродистая сталь 0,8-3 мм
Нержавеющая сталь 0,8-2 мм
Внутренний диаметр рулонного материала470 - 530 мм
Максимальный наружный диаметр рулонного материала1500 мм
Минимальный наружный диаметр рулонного материала900 мм
Максимальный вес рулонного материала8000 кг
Стандартное направление подачиСлева направо (дополнительно справа налево)
Скорость подачи0 - 25 м/мин (регулируемая)
Точность подачи±0,3 мм/1000 мм
Точность выравнивания≤±1,5 мм/м2
Тип лазераИттербиевый оптоволоконный лазер
Режущая головаHSG с автофокусом
Система управленияAlphaA
ПО для нестинга деталейHSG Nest
Передача по осям X, YЗубчатая рейка
Передача по оси ZШарико-винтовая пара (ШВП)
Двигатель по осям Y1, Y2, X, ZCерводвигатели Inovance
Рабочее напряжение380 В / 50 Гц
Система смазкиАвтоматическая система смазки
Поддерживаемые форматы файловdxf, dwg, igs, plt, AI

Функции и применение

Лазерная обработка металлических материалов занимает важное и широко распространенное место в металлообрабатывающей промышленности и многих других сферах производства. Использование лазерных станков позволяет оптимизировать процессы обработки и добиться высокой точности и качества готовых изделий.

Применение твердотельных волоконных лазеров обеспечивает бесконтактную обработку металлических материалов с различными показателями теплопроводности. Благодаря малой зоне теплового воздействия, такой метод позволяет обрабатывать и легко деформируемые материалы. Автоматизация процесса резки минимизирует необходимость вмешательства человека и обеспечивает высокую производительность.

Преимущества лазерной резки включают в себя высокую скорость и точность обработки, что позволяет получать готовые изделия сложной формы и конфигурации с минимальными отходами. Такая технология успешно применяется для работы с широким спектром материалов, включая черную и нержавеющую сталь, алюминий, титан, латунь, медь, бронзу и другие металлы.

Включённые услуги

Пуско-наладочные и шеф-монтажные работы

Гарантийное обслуживание и ремонт оборудования

Обучение персонала опытными инженерами KVARTA

Подбор оборудования с учетом параметров

Расчет производительности и себестоимости

Оказание консультаций специалистами KVARTA

Оперативная сервисная поддержка

Комплектующие

Станина
Литая станина из высокопрочного чугуна с шаровидным графитом, обеспечивает жесткость конструкции и сохранение точности реза на весь период эксплуатации оборудования. Гарантия 50 лет.
Портал
Легкосплавный портал из авиационного алюминия, четвертого поколения. Благодаря своей прочности и легкости позволяет достигать высоких скоростей перемещения, до 140 м/мин.
Режущая голова
Режущая голова RayTools с автоматической фокусировкой. В режущей голове реализована система двухконтурного водяного охлаждения, что позволяет максимально увеличить срок службы расходных материалов (линзы) и добиться максимально качественного реза.
Сервопривод
Yaskawa это первая компания в Японии, которая начала производить серводвигатели. Благодаря стабильности, скорости и экономичности, является самым популярным производителем серводвигателей в отрасли.
Резонатор
IPG Photonics является мировым лидером в индустрии волоконных лазеров с собственным заводом на территории РФ, где осуществляется весь цикл производства лазеров, а так же их обслуживание. Что позволяет, оказывать оперативную сервисную поддержку.
Расходные материалы
Наша компания предлагает только оригинальные расходные материалы для станка, сертифицированные заводом-изготовителем.
