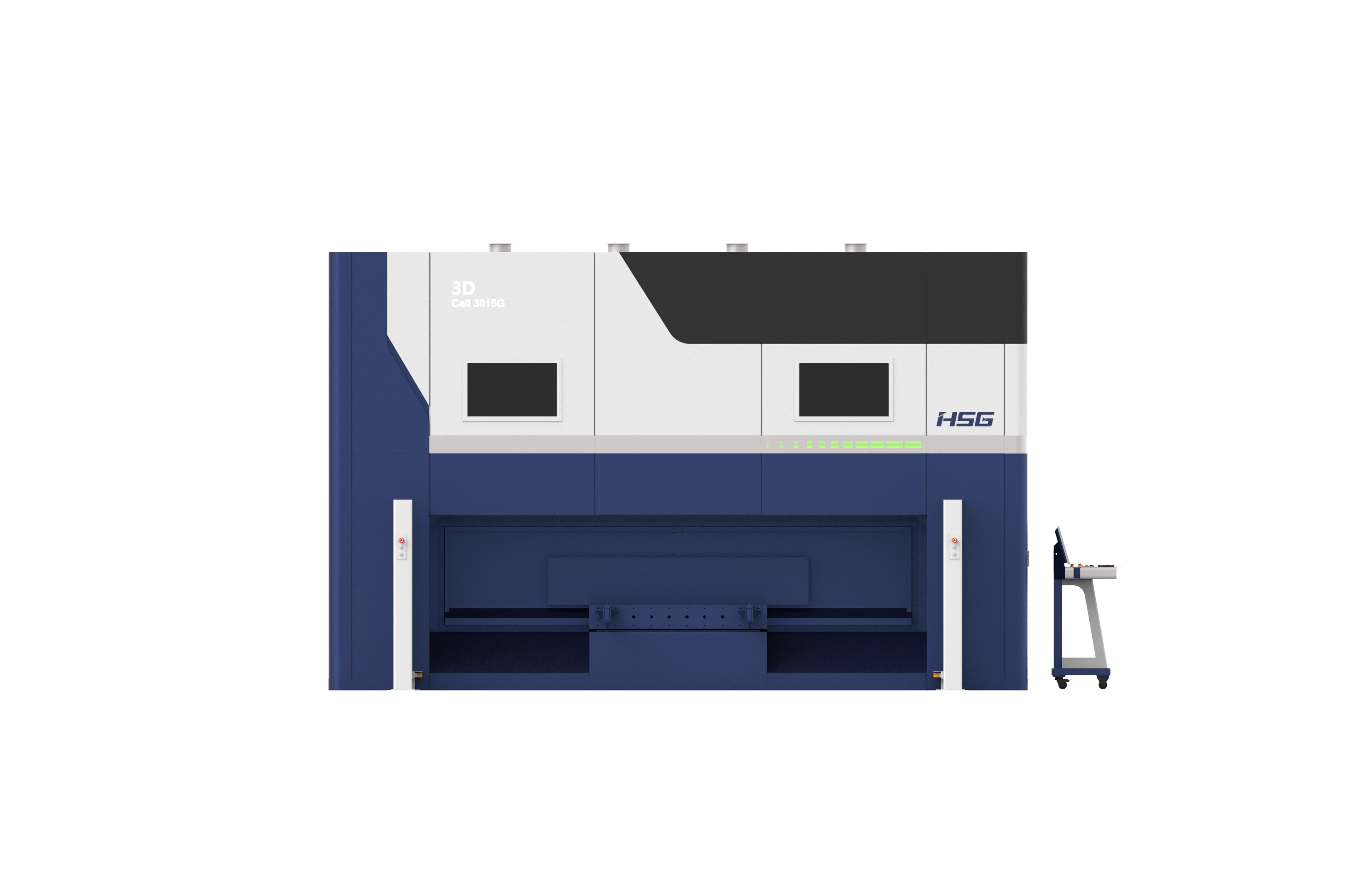

Установка лазерной резки листа серии HSG Laser CELL

Серия CELL — это высокоскоростное и высокоточное оборудование для лазерной резки трехмерных изогнутых тонкостенных заготовок.

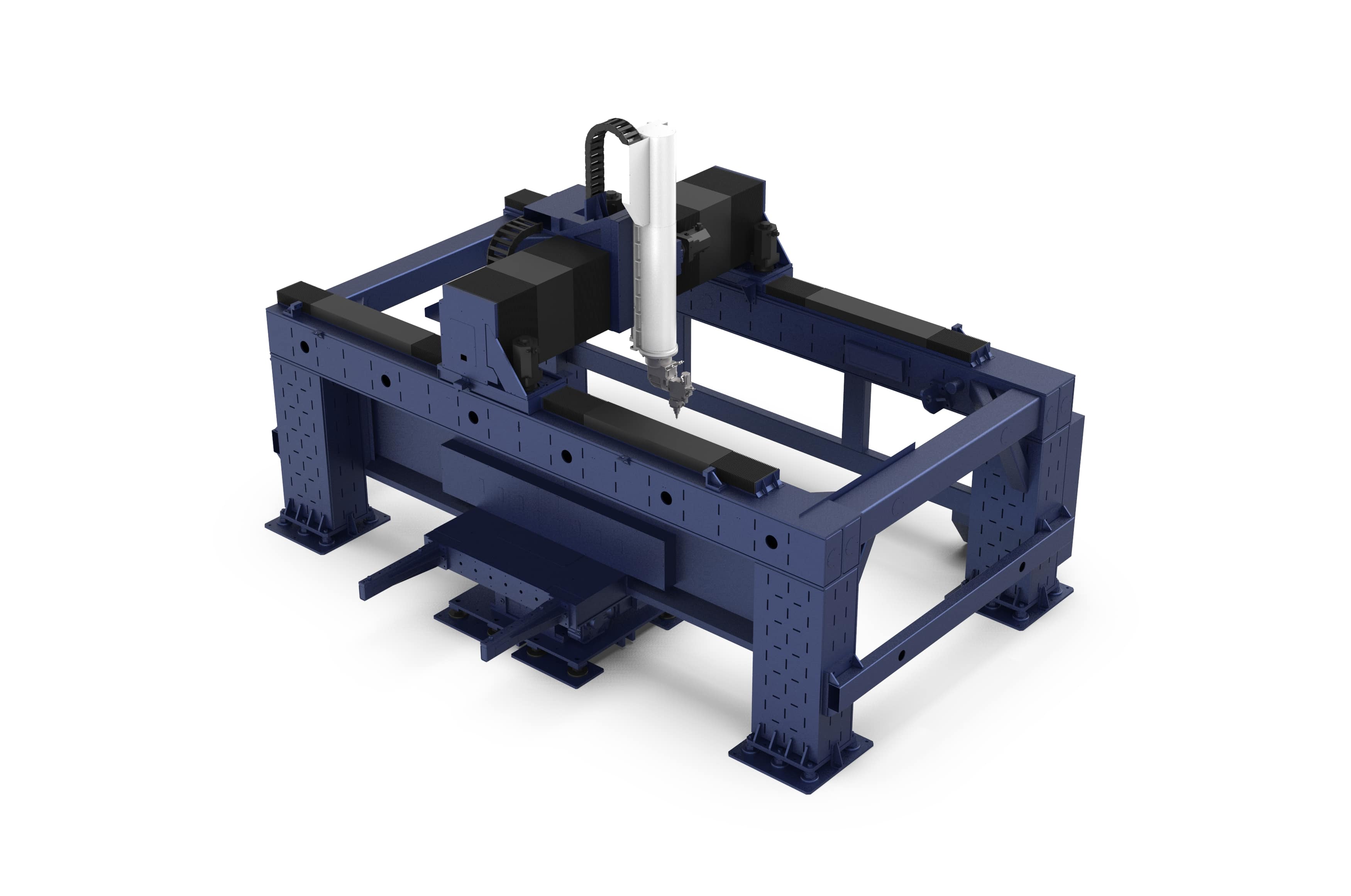

Основными функциональными компонентами оборудования такие как лазер, система управления, программное обеспечение, компоненты и т.д., отличаются эффективностью и высокой стабильностью в работе. Станки серии Сell оснащены иттербиевым волоконным источником, трехмерной режущей головкой LA5, системой охлаждения, регулируемым источником питания, системой вентиляции и удаления пыли, воздушным компрессором, системой управления Fanuc, системой защиты и т.д.

• Прецизионный двухпозиционный поворотный столом, на который устанавливаются трехмерные детали.
• Трехмерная режущая голова с высокой точностью и высокими динамическими характеристиками для осуществления эффективной трехмерной резки. Режущая голова имеет функцию автоматической фокусировки, которая может автоматически регулироваться в соответствии с изменением толщины пластины во время резки.

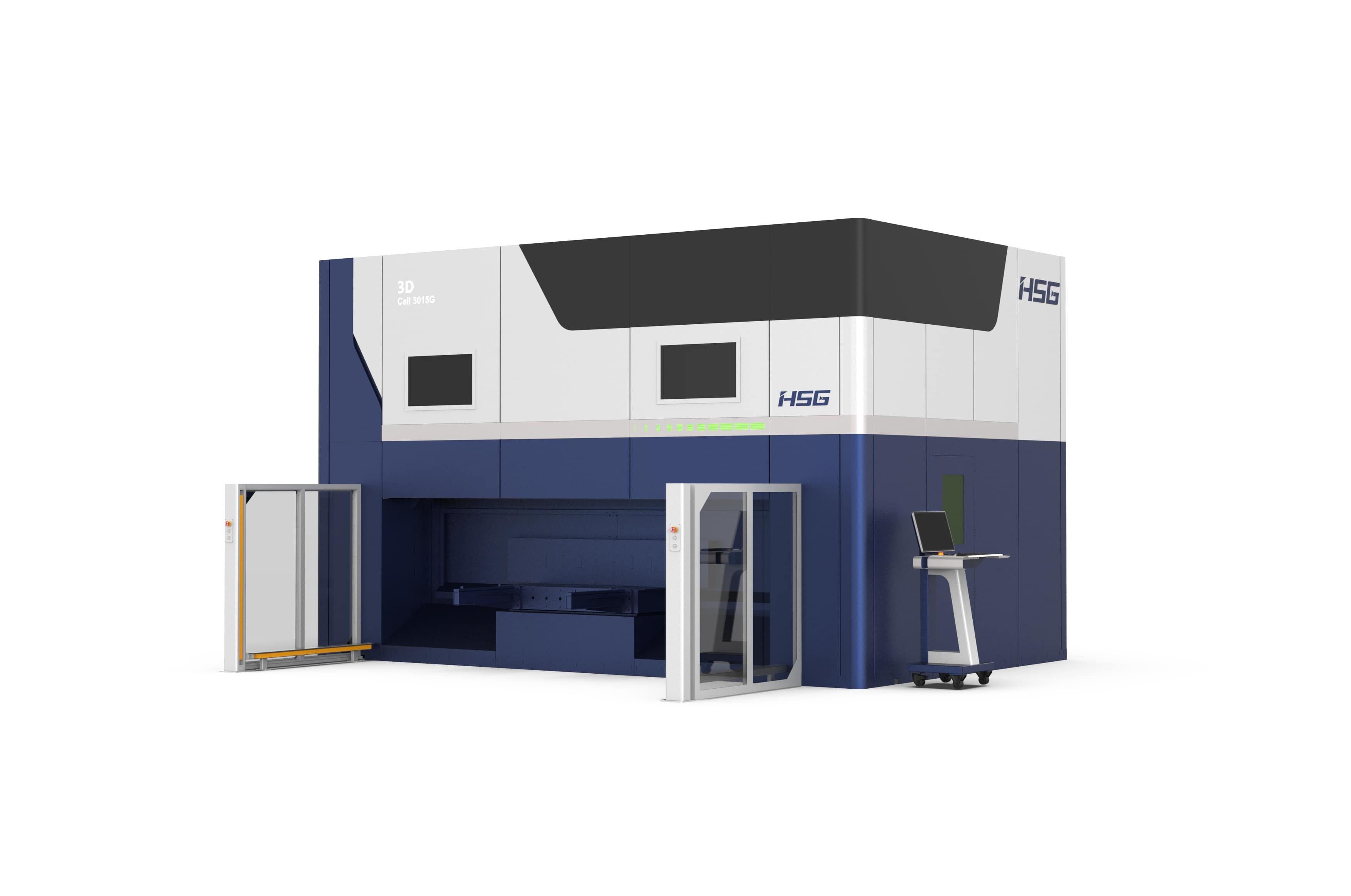

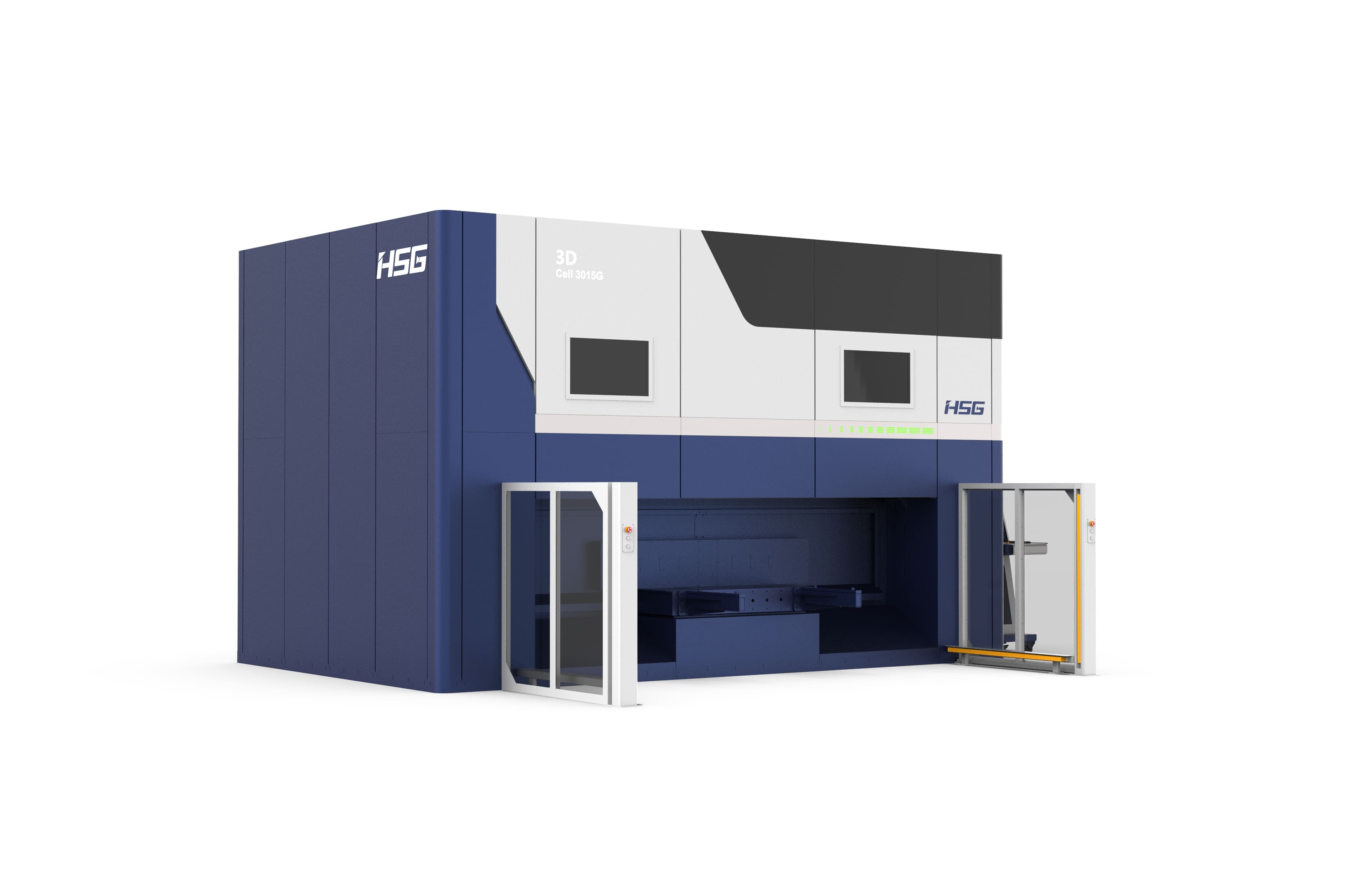

• Полностью закрытая крышка для защиты персонала с радиационно-стойким смотровым окном и защитной дверью.
• Система мониторинга с двумя экранами, которая позволяет отображать рабочее состояние оборудования и производственную информацию.

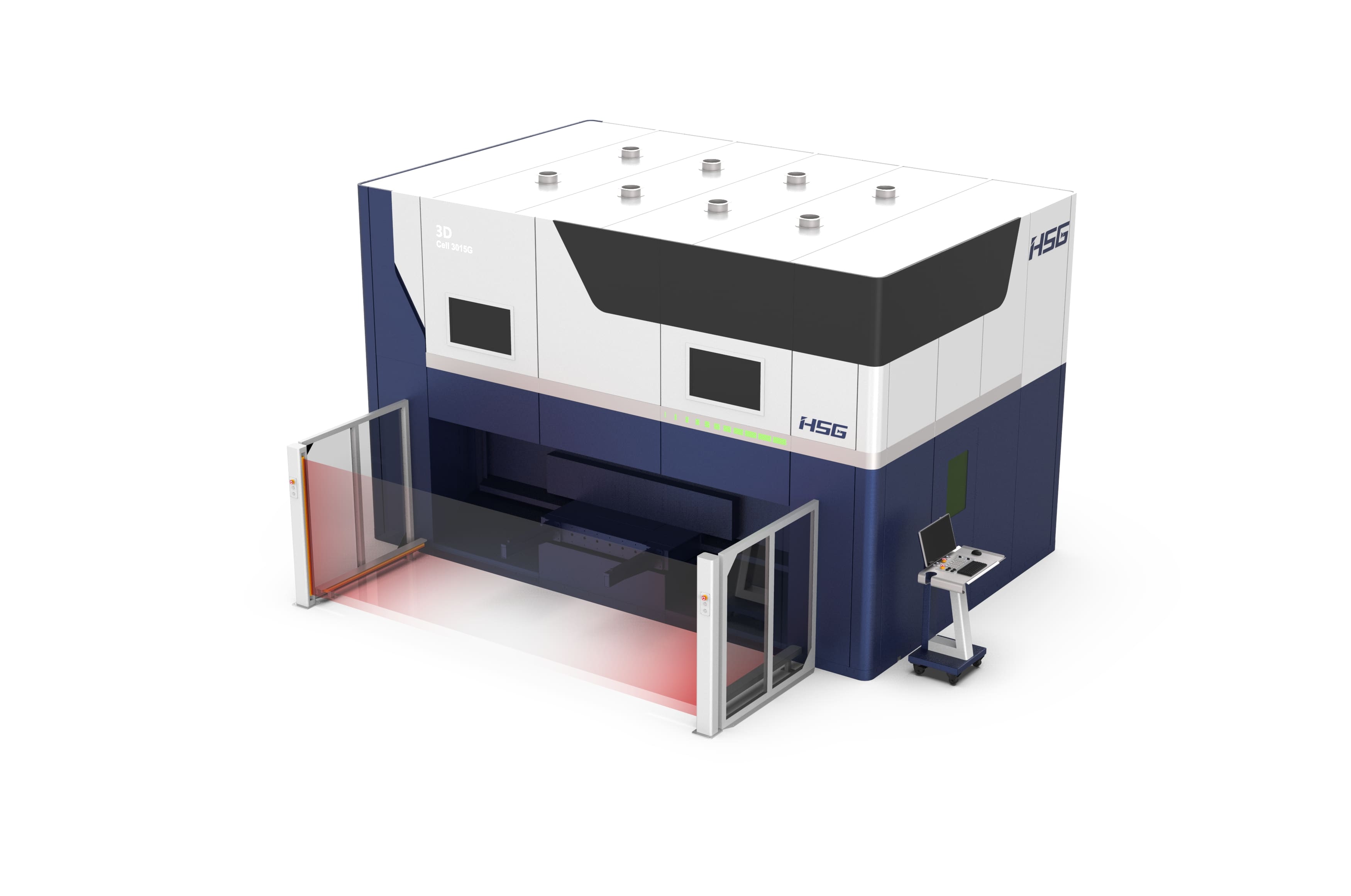

• Защитная решетка для обеспечения безопасности персонала во время работы оборудования.
• Система удаления дыма и пыли.
• Пятиосевая система управления Fanuc.
• Серводвигатели Fanuc с высокими динамическими показателями.
• Защита от столкновений на 360°, когда режущая головка сталкивается с заготовкой, магнитное противоударное устройство режущей головки разрушится и система подаст сигнал тревоги и остановится, избежав повреждения режущей головки.
• Адаптивное масштабирование: режущая головка может автоматически регулировать фокус в соответствии с изменением толщины пластины во время динамической резки.
• Обучающая функция: можно выполнять обучающее программирование и модификацию контуров обрабатываемой детали, таких как круг, окружность заготовки, прямоугольник, многоугольник и т.д.
• Функция подсчета времени: во время производства система отсчитывает время обработки заготовки, что дает понять время затраченное на обработку каждой детали.
• Функция калибровки одной клавишей: переместите ось Z в плоское положение пластины, когда ось Z находится в пределах 200 мм от пластины, необходимо нажать одну клавишу, чтобы завершить калибровку.
• Функция быстрого прокалывания: Приближаясь к обрабатываемой детали с максимальной скоростью, режущая голова включается заранее, чтобы начать прокалывание.
• Функция управления мощностью: система динамически регулирует выходную мощность источника в соответствии с положением наконечника инструмента для улучшения стабильности и качества реза.
