Установка лазерной резки листа серии HSG Laser C

Рабочее поле у моделей, мм

C30153048 x 1524
C40204064 × 2040
C60256096 × 2540
C1202512500 × 2540
C1403014400 × 3100

Мощность:

1500 - 30 000 Вт

info@kvarta.io

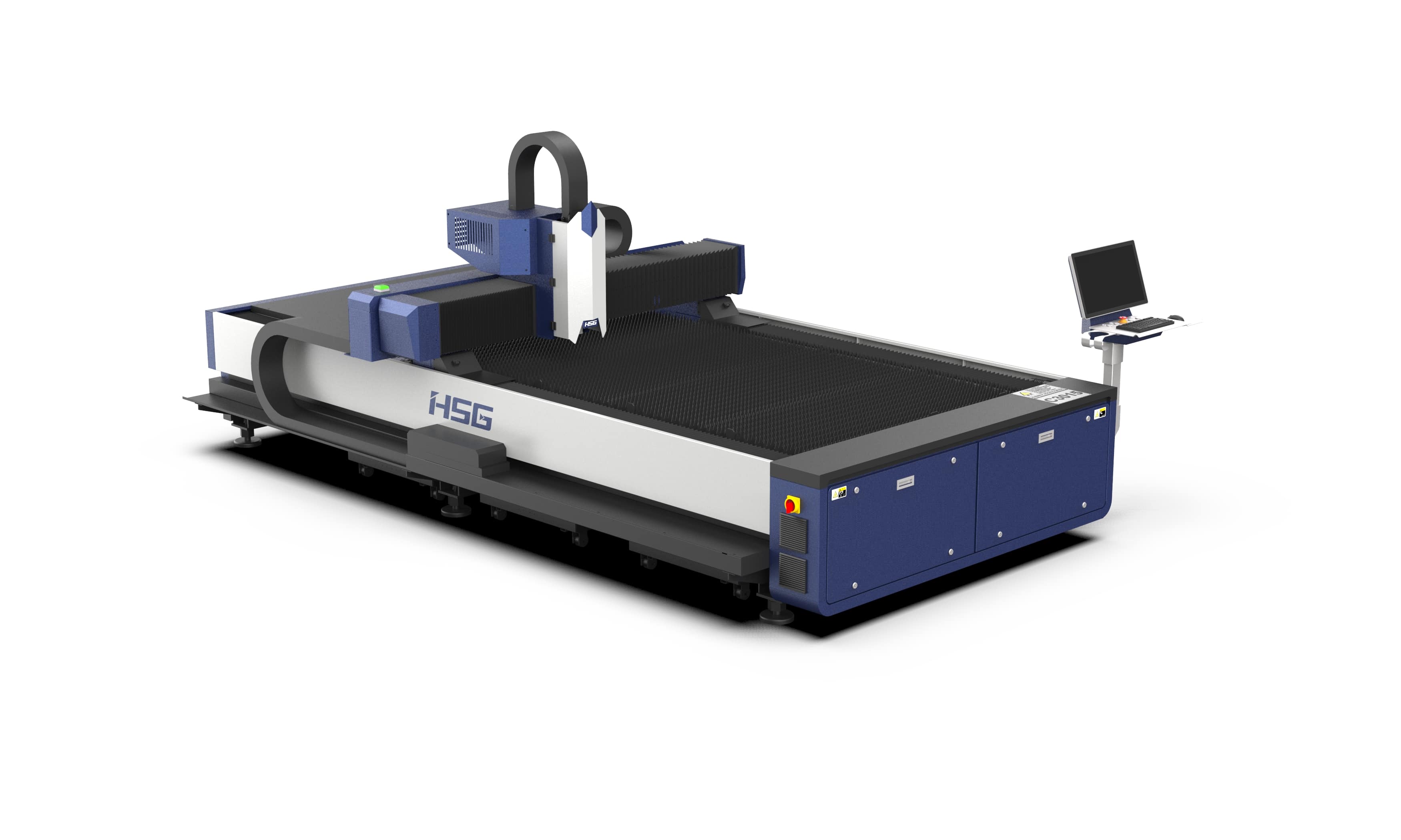

Установка лазерной резки листа серии HSG Laser C

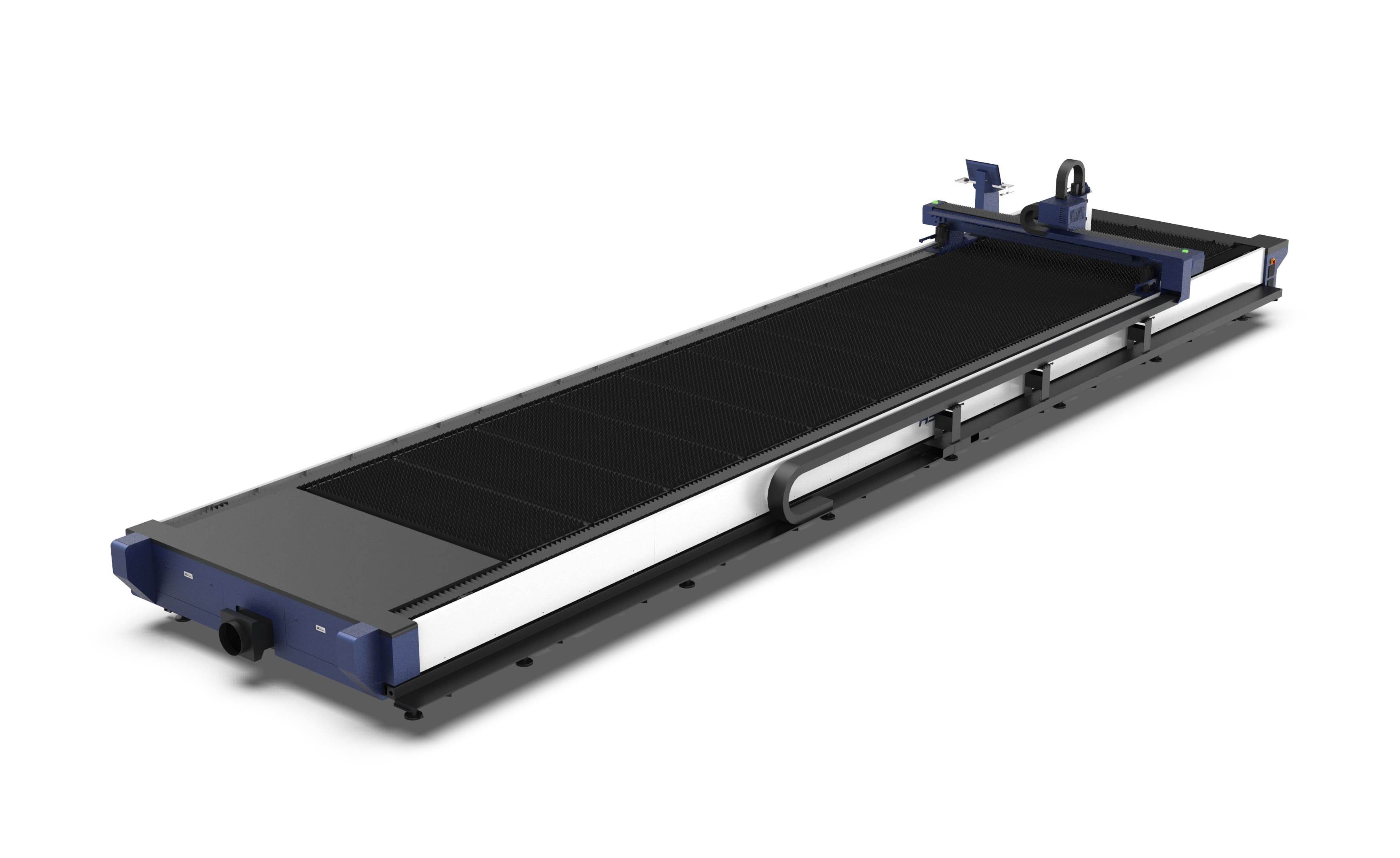

Установка лазерной резки листа серии HSG Laser C(2)

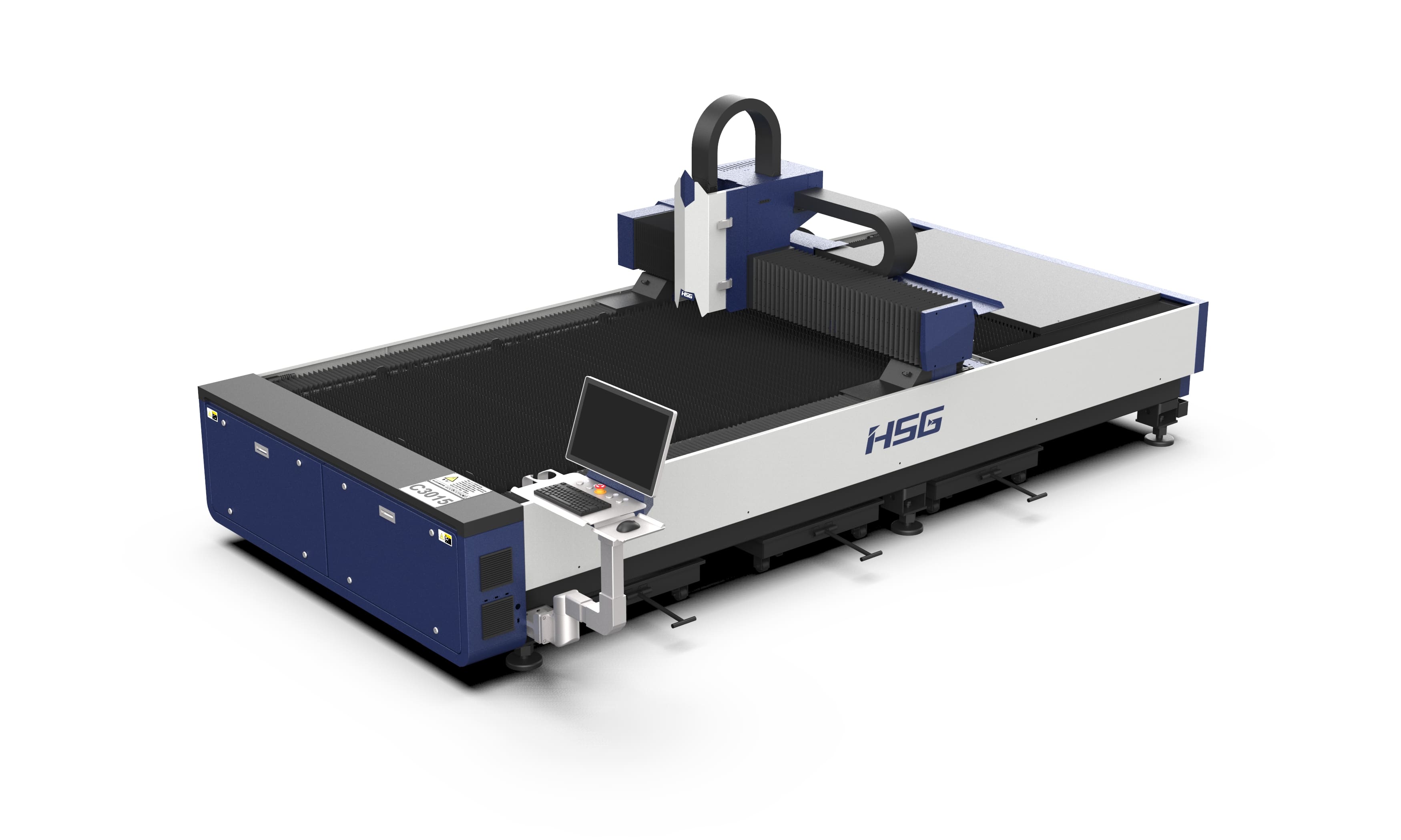

Установка лазерной резки листа серии HSG Laser C(3)

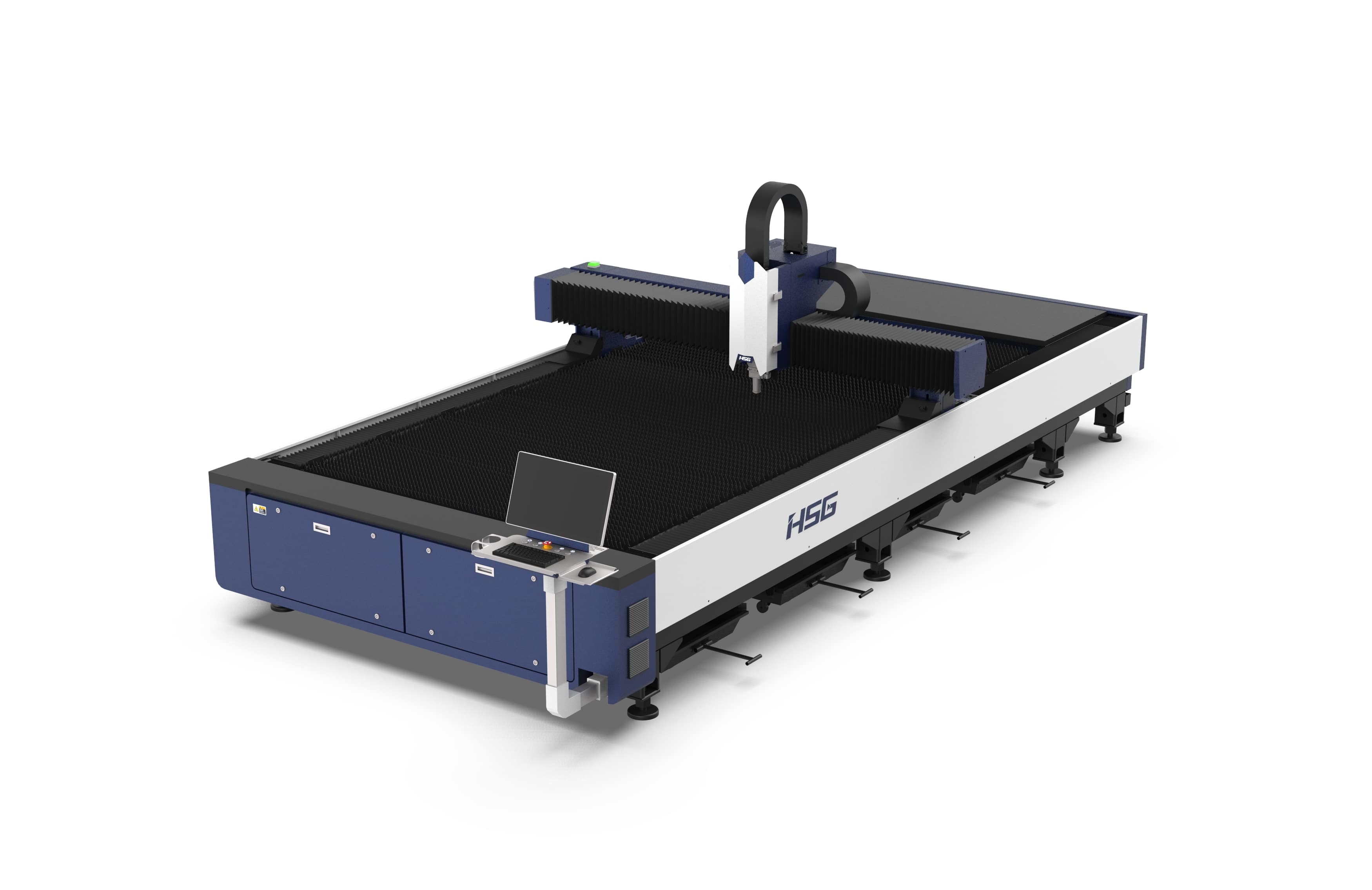

Установка лазерной резки листа серии HSG Laser C(4)

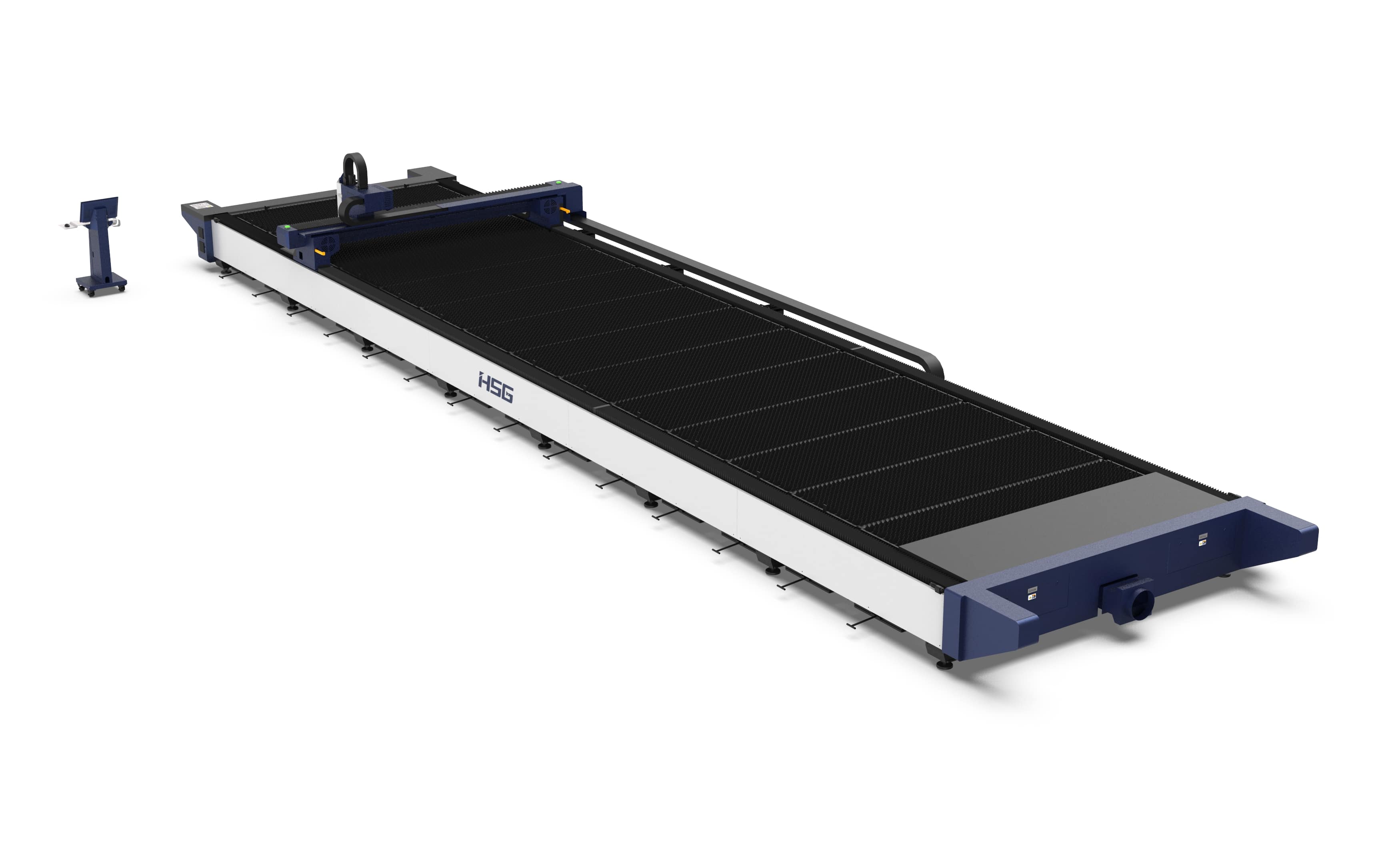

Установка лазерной резки листа серии HSG Laser C(5)

Установка лазерной резки листа серии C

Данная модель представляет собой инновационное оборудование для криволинейной лазерной резки металлических листов. Станок работает со всеми типами металлических листов, подходит для круглосуточного использования в различных промышленных отраслях и отличается прочной и надежной стальной сварной станиной с системой зональной вытяжки и удаления дыма. Станина станка изготовлена с соблюдением всех необходимых технологических процессов, включая высокотемпературный отжиг для снятия напряжения в металле. Легкий алюминиевый портал станка обеспечивает быстрые холостые перемещения и сокращает время обработки листа.

В станке используется промышленный лазерный источник, высокоточные механические компоненты от известных производителей и мощные серводвигатели для высокоточного позиционирования и быстрой скорости перемещения. Станок оборудован режущей головкой нового поколения с водяным охлаждением, и автоматической фокусировкой. Модульная конструкция позволяет быстро менять оптические элементы и обслуживать их.

Преимущества

Способность обрабатывать тяжелые листы различных размеров
Высокопроизводительная система вытяжки
Программное обеспечение AlphaT
Программа для нестинга деталей HSG Nest
Система автоматической подачи смазки и комплектующие от мировых производителей обеспечивают высокое качество и долговечность станка
Легкий алюминиевый портал обеспечивает высокую скорость холостого перемещения и резки
Стабилизатор напряжения в стандартной комплектации

Технические характеристики

Максимальная нагрузка на рабочий стол600 - 17 000 кг
Точность позиционирования по оси X/Y±0,05 мм/м
Повторяемость±0,03 - ±0,05 мм
Максимальная скорость холостого перемещения100 - 120 м/мин
Ускорение1 - 1,5G
Перемещение по оси Z70 - 150 мм
Общий вес1900 - 17500 кг
Габаритные размеры4500×2500×1650 мм / 6500×3150×2000 мм / 7600x3800x2200 мм / 15700x3800x2200 мм / 17500x4450x2200 мм

Тип лазераИттербиевый оптоволоконный лазер
Режущая головаHSG с автофокусом
Система управления1,5-6 кВт - AlphaT 2.0 / 12 кВт и выше – AlphaT Plus
ПО для нестинга деталейHSGNEST / CypNest Standard Edition
Передача по осям X, YЗубчатая рейка
Передача по оси ZШарико-винтовая пара (ШВП)
Двигатель по осям Y1, Y2, X, ZCерводвигатели Inovance
Рабочее напряжение380 В / 50 Гц
Система смазкиАвтоматическая система смазки
Поддерживаемые форматы файловdxf, dwg, igs, plt, AI

Функции и применение

Лазерная обработка металлических материалов занимает важное и широко распространенное место в металлообрабатывающей промышленности и многих других сферах производства. Использование лазерных станков позволяет оптимизировать процессы обработки и добиться высокой точности и качества готовых изделий.

Применение твердотельных волоконных лазеров обеспечивает бесконтактную обработку металлических материалов с различными показателями теплопроводности. Благодаря малой зоне теплового воздействия, такой метод позволяет обрабатывать и легко деформируемые материалы. Автоматизация процесса резки минимизирует необходимость вмешательства человека и обеспечивает высокую производительность.

Преимущества лазерной резки включают в себя высокую скорость и точность обработки, что позволяет получать готовые изделия сложной формы и конфигурации с минимальными отходами. Такая технология успешно применяется для работы с широким спектром материалов, включая черную и нержавеющую сталь, алюминий, титан, латунь, медь, бронзу и другие металлы.

Включённые услуги

Пуско-наладочные и шеф-монтажные работы

Гарантийное обслуживание и ремонт оборудования

Обучение персонала опытными инженерами KVARTA

Подбор оборудования с учетом параметров

Расчет производительности и себестоимости

Оказание консультаций специалистами KVARTA

Оперативная сервисная поддержка

Комплектующие

Станина
Литая станина из высокопрочного чугуна с шаровидным графитом, обеспечивает жесткость конструкции и сохранение точности реза на весь период эксплуатации оборудования. Гарантия 50 лет.
Портал
Легкосплавный портал из авиационного алюминия, четвертого поколения. Благодаря своей прочности и легкости позволяет достигать высоких скоростей перемещения, до 140 м/мин.
Режущая голова
Режущая голова RayTools с автоматической фокусировкой. В режущей голове реализована система двухконтурного водяного охлаждения, что позволяет максимально увеличить срок службы расходных материалов (линзы) и добиться максимально качественного реза.
Сервопривод
Yaskawa это первая компания в Японии, которая начала производить серводвигатели. Благодаря стабильности, скорости и экономичности, является самым популярным производителем серводвигателей в отрасли.
Резонатор
IPG Photonics является мировым лидером в индустрии волоконных лазеров с собственным заводом на территории РФ, где осуществляется весь цикл производства лазеров, а так же их обслуживание. Что позволяет, оказывать оперативную сервисную поддержку.
Расходные материалы
Наша компания предлагает только оригинальные расходные материалы для станка, сертифицированные заводом-изготовителем.
