Установка лазерной резки труб Oree Laser OR-TR

Карточка оборудования

Диаметр обрабатываемого профиля у моделей:
  • OR-TR12069200-480
  • OR-TR1206020х20-400х400
  • OR-TR606020х20-400х400
  • OR-TR12035 20х20-350х350
Мощность:

1 000 - 6 000 Вт

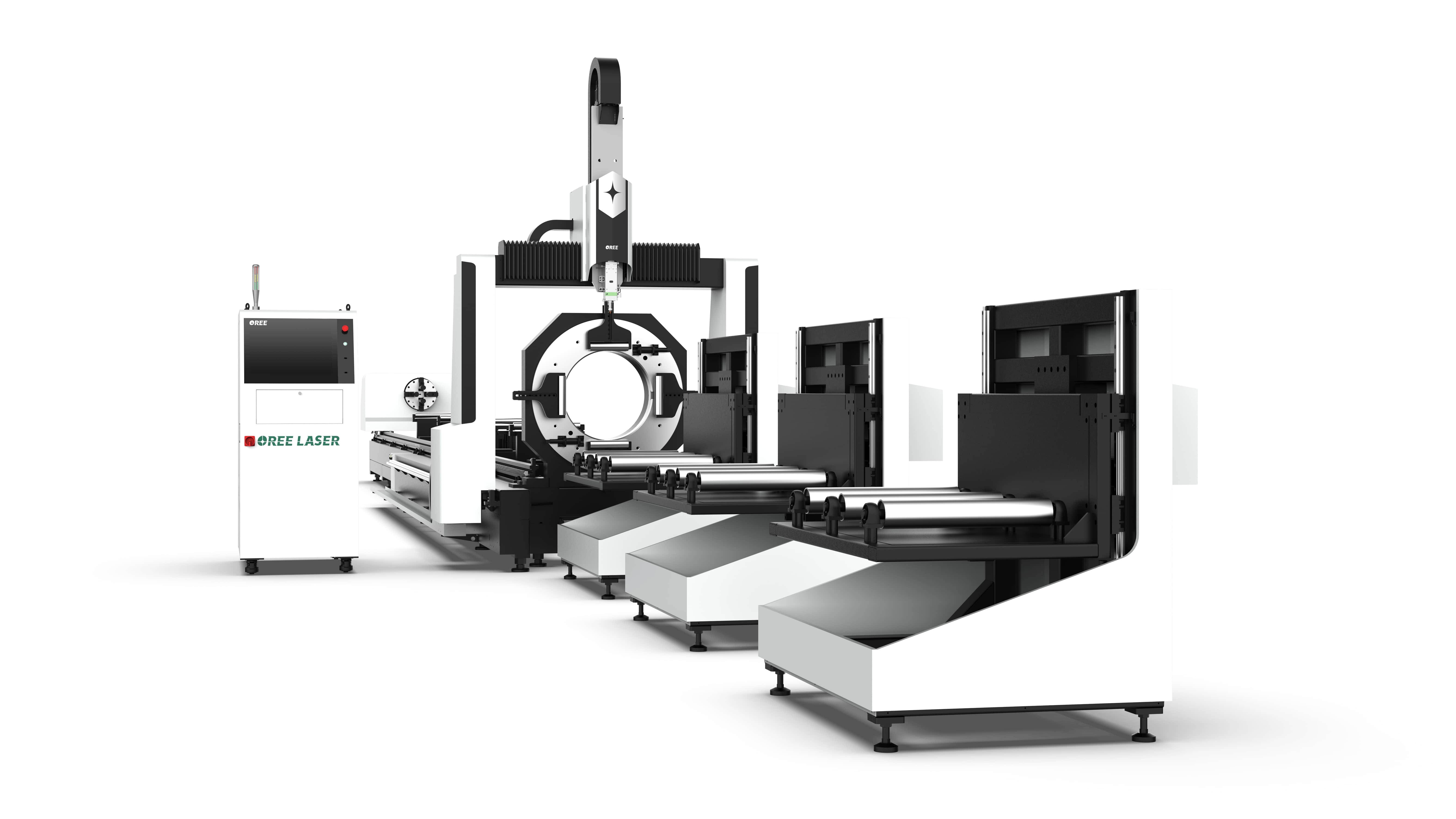

Установка лазерной резки труб Oree Laser OR-TR

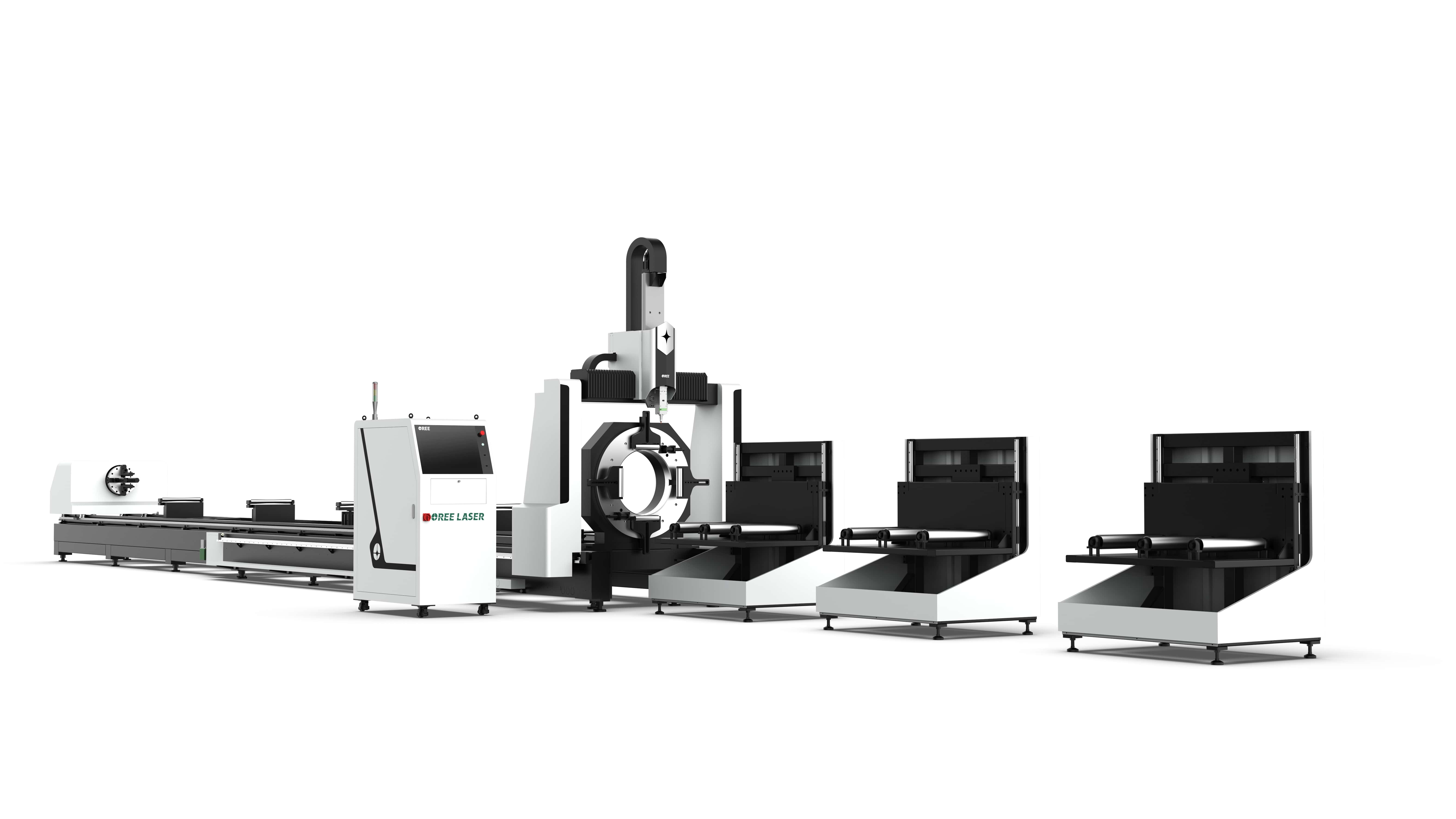

Установка лазерной резки труб Oree Laser OR-TR(2)

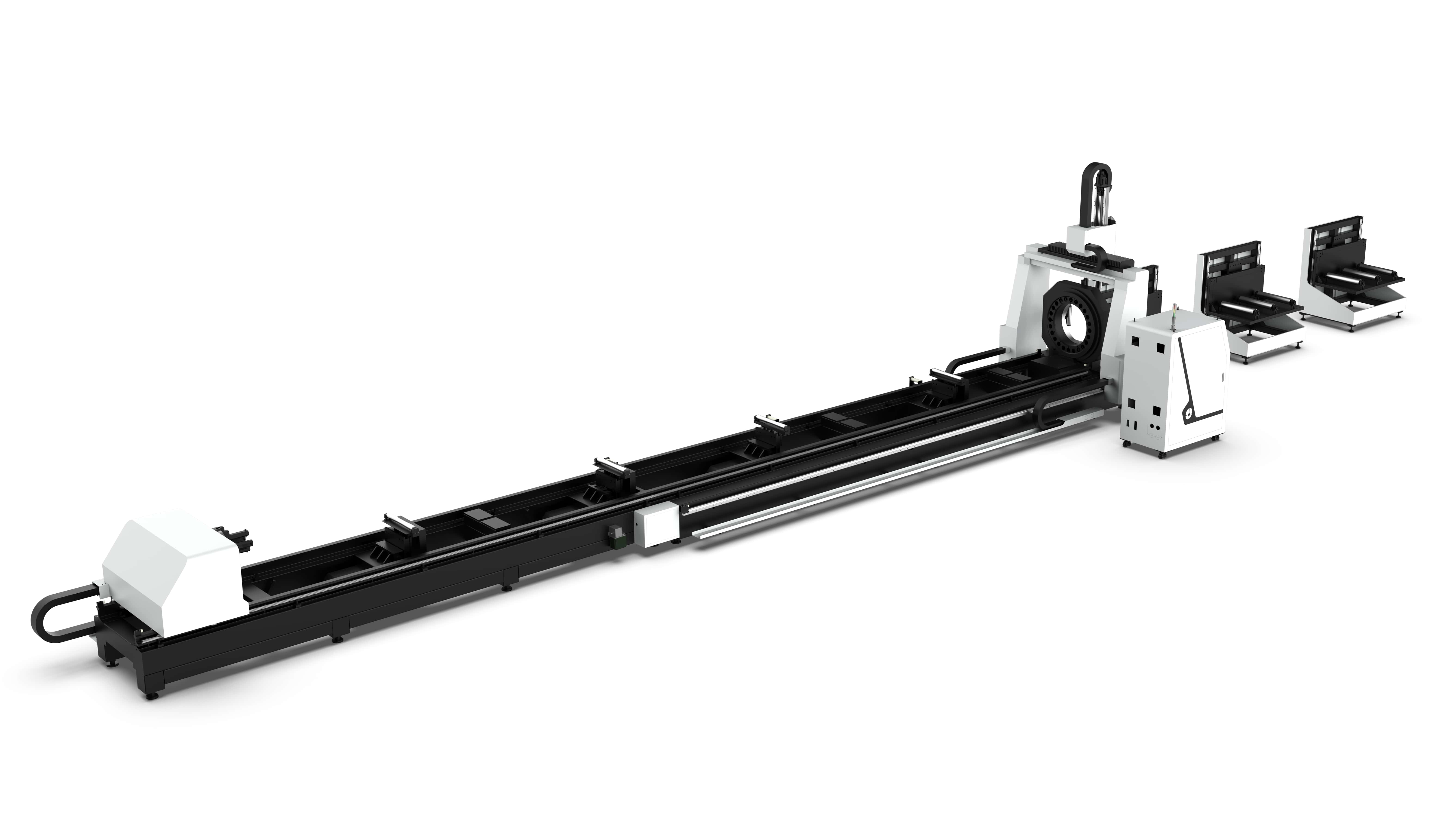

Установка лазерной резки труб Oree Laser OR-TR(3)

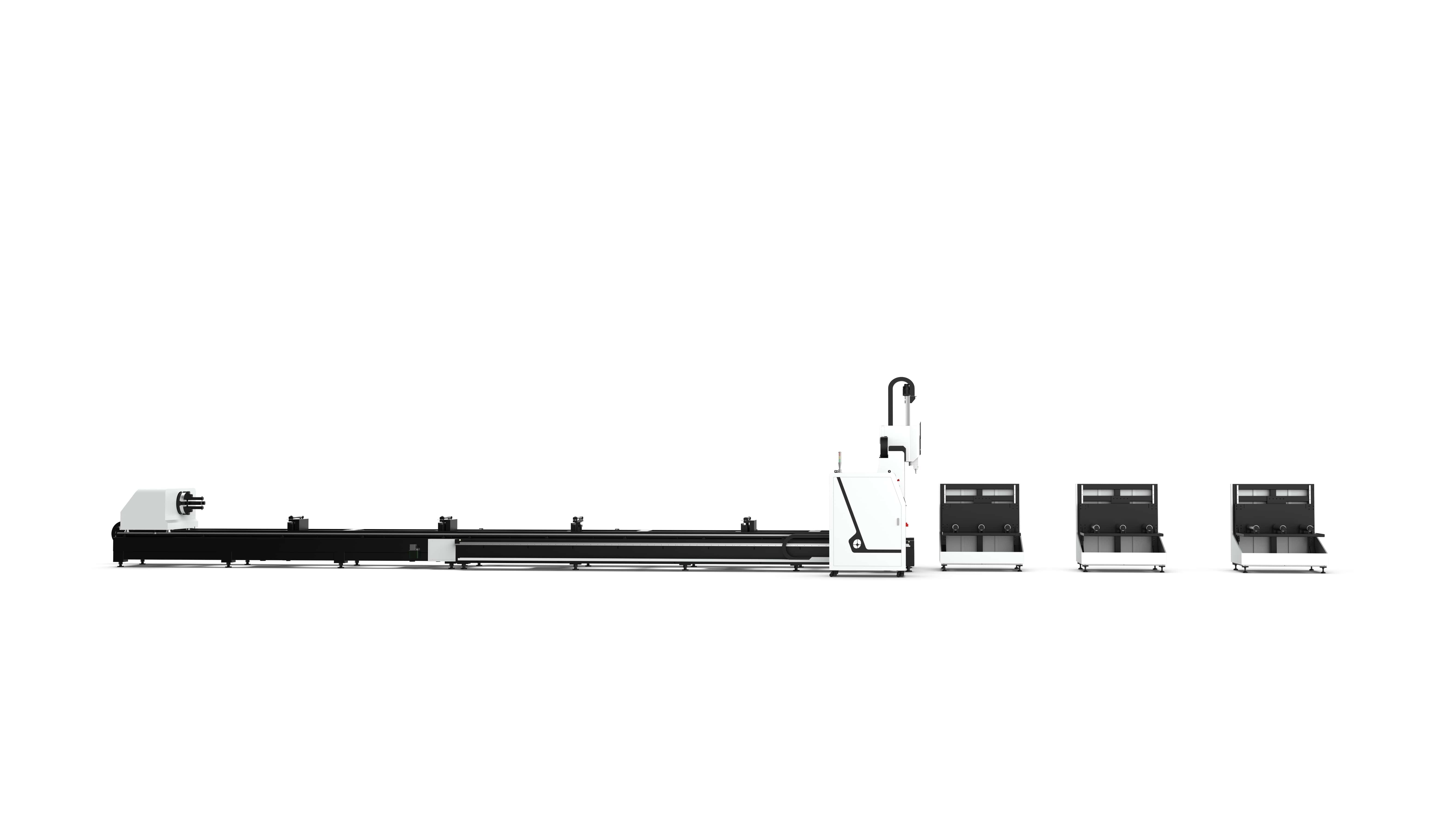

Установка лазерной резки труб Oree Laser OR-TR(4)

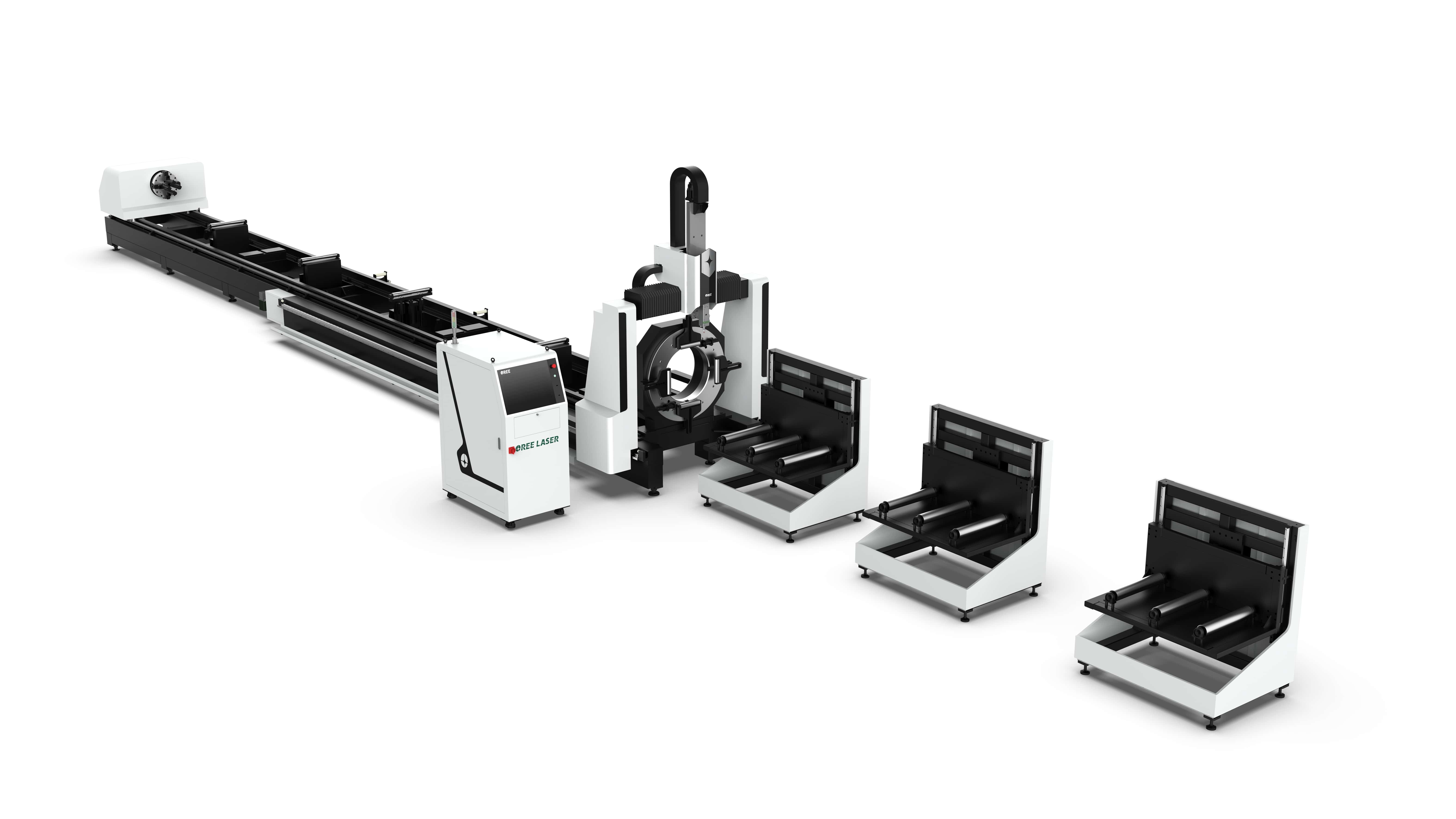

Установка лазерной резки труб Oree Laser OR-TR(5)
Установка лазерной резки труб Oree Laser OR-TR
Установка лазерной резки труб Oree Laser OR-TR(2)
Установка лазерной резки труб Oree Laser OR-TR(3)
Установка лазерной резки труб Oree Laser OR-TR(4)
Установка лазерной резки труб Oree Laser OR-TR(5)

Установка лазерной резки труб OR-TR

Данная серия предназначена для резки сверхтяжелых и длинных труб большого сечения и представляет собой высокотехнологичную лазерную установку, для раскроя круглой и овальной трубы, квадратного и прямоугольного профиля, заготовок с незамкнутым контуром и сложного поперечного сечения в промышленных масштабах. Ее особенностью является подвижная портальная конструкция, которая позволяет вести резку трубы между патронами, что обеспечивает максимальную обработку и уменьшает отход.

Серия OR-TR обладает высокой производительностью, точностью и надежностью, благодаря прецизионным механическим компонентам, таким как линейные направляющие, зубчатые рейки, шарико-винтовая пара и другим компонентам от производителей надежно зарекомендовавших себя. Мощные серводвигатели гарантируют высокоточное и быстрое позиционирование. Новое поколение режущих головок с водяным охлаждением на основе двухконтурного промышленного чиллера гарантирует стабильную работу лазера.

Автоматическая фокусировка режущей головы и система обхода препятствий, позволяют производить резку с высокой точностью и качеством. Модульная конструкция режущей головы позволяет быстро менять оптические элементы и осуществлять их техническое обслуживание. Пневматические компоненты от японского производителя SMC гарантируют надежную работу всей системы.

Преимущества

  • Резка сверхтяжелых труб разного сечения и профиля
  • Активная сервоподдерджка трубы в зоне резки и разгрузки
  • Система подачи трубы в зону обработки
  • Система поддержки готовой детали и выгрузки в накопитель
  • Портальная конструкция
  • Надежные пневматические зажимы
  • Автоматический поиск центра трубы
  • Поиск края трубы при торцовке
  • Поддержка поворотной головы (снятие фаски)
  • Комплектующие от мировых производителей Raytools, Yaskawa, Schneider, HIWIN, SMC, Raycus, IPG
  • Программное обеспечение TubePro на русском языке
  • Программное обеспечение TubesT на русском языке, для моделирования и нестинга труб
  • Система автоматической подачи смазки и комплектующие от мировых производителей обеспечивают высокое качество и долговечность станка
  • Пневматические патроны спереди и сзади с функцией автоматического центрирования позволяют быстро и точно фиксировать заготовки для обработки
  • Стабилизатор напряжения в стандартной комплектации

Технические характеристики

  • Длинна обрабатываемой заготовки6300 - 12300 мм
  • Диаметр обрабатываемой трубы20 - 680 мм
  • Точность позиционирования ±0,1
  • Повторяемость позиционирования ±0,1
  • Максимальная скорость движения (ось Y)60 - 80 м/мин
  • Максимальное ускорение (ось Y) 0.5G - 0.8G м/мин
  • Максимальный вес обрабатываемой трубы900 - 2000 кг
  • Максимальная скорость патрона 26 - 80 об/мин
  • Минимальный остаток обрабатываемой заготовки80 мм
  • Длина остатка с функцией косой резки (прямой срез/левый скос/правый скос соответственно)1030/780/1265 мм
  • Перемещение (ось X) 480 - 910 мм
  • Перемещение (ось Y1)6700 - 12900 мм
  • Перемещение (ось Y2)1100 - 7800 мм
  • Перемещение (ось Z) 490 - 730 мм
  • Масса станка4800 - 11000 кг
  • Функция автоматической фокусировки лазерной головкиЕсть
  • Функция поддержки сервоприводаЕсть
  • Функция обнаружения столкновенийЕсть
  • Функция автоматической калибровки соплаЕсть
  • Устройство автоматической подачиОпционально
  • Зажимной патронПолностью пневматический самоцентрирующийся патрон
  • Тип лазераИттербиевый оптоволоконный лазер
  • Режущая головаRayTools с автофокусом
  • Система управленияTubePro (русский язык)
  • Передача по осям X, YЗубчатая рейка
  • Передача по оси ZШарико-винтовая пара (ШВП)
  • Двигатель по осям Y1, Y2, X, ZCерводвигатели
  • Система смазкиАвтоматическая система смазки
  • Рабочее напряжение380 В / 50 Гц
  • Поддерживаемые форматы файловdxf, dwg, igs, plt, AI

Функции и применение

Лазерная резка труб занимает важное и широко распространенное место в металлообрабатывающей промышленности и многих других сферах производства. Использование лазерных станков позволяет оптимизировать процессы обработки и добиться высокой точности и качества готовых изделий.

Применение твердотельных волоконных лазеров обеспечивает бесконтактную обработку металлических материалов с различными показателями теплопроводности. Благодаря малой зоне теплового воздействия, такой метод позволяет обрабатывать и легко деформируемые материалы. Автоматизация процесса резки минимизирует необходимость вмешательства человека и обеспечивает высокую производительность.

Преимущества лазерной резки включают в себя высокую скорость и точность обработки, что позволяет получать готовые изделия сложной формы и конфигурации с минимальными отходами. Такая технология успешно применяется для работы с широким спектром материалов, включая черную и нержавеющую сталь, алюминий, титан, латунь, медь, бронзу и другие металлы.

Комплектующие

  • Установка лазерной резки труб Oree Laser OR-TR. Комплектующие - Станина

    Станина

    Литая станина из высокопрочного чугуна с шаровидным графитом, обеспечивает жесткость конструкции и сохранение точности реза на весь период эксплуатации оборудования. Гарантия 50 лет.

  • Установка лазерной резки труб Oree Laser OR-TR. Комплектующие - Портал

    Портал

    Легкосплавный портал из авиационного алюминия, четвертого поколения. Благодаря своей прочности и легкости позволяет достигать высоких скоростей перемещения, до 140 м/мин.

  • Установка лазерной резки труб Oree Laser OR-TR. Комплектующие - Режущая голова

    Режущая голова

    Режущая голова RayTools с автоматической фокусировкой. В режущей голове реализована система двухконтурного водяного охлаждения, что позволяет максимально увеличить срок службы расходных материалов (линзы) и добиться максимально качественного реза.

  • Установка лазерной резки труб Oree Laser OR-TR. Комплектующие - Сервопривод

    Сервопривод

    Yaskawa это первая компания в Японии, которая начала производить серводвигатели. Благодаря стабильности, скорости и экономичности, является самым популярным производителем серводвигателей в отрасли.

  • Установка лазерной резки труб Oree Laser OR-TR. Комплектующие - Резонатор

    Резонатор

    IPG Photonics является мировым лидером в индустрии волоконных лазеров с собственным заводом на территории РФ, где осуществляется весь цикл производства лазеров, а так же их обслуживание. Что позволяет, оказывать оперативную сервисную поддержку.

  • Установка лазерной резки труб Oree Laser OR-TR. Комплектующие - Расходные материалы

    Расходные материалы

    Наша компания предлагает только оригинальные расходные материалы для станка, сертифицированные заводом-изготовителем.

Данная серия предназначена для высокоскоростной резки труб среднего сечения и представляет собой высокотехнологичную лазерную установку, для раскроя круглой и овальной трубы, квадратного и прямоугольного профиля, заготовок с незамкнутым контуром и сложного поперечного сечения, в режиме 24/7 в промышленных масштабах.
