Введение
Зиговка – это процесс холодной деформации листового металла, при котором на его поверхности образуются продольные выступы и канавки (зиги). Операция по рифлению металлических поверхностей выполняется на зиговочных станках, которые широко применяются в металлообработке для создания прочных и герметичных соединений, а также для увеличения жесткости тонколистовых деталей без значительного увеличения их веса. Такое оборудование востребовано в производстве вентиляционных систем, при изготовлении металлической тары и кровельных изделий. Его используют там, где особенно важны прочность и точность сборки.
Принцип работы
Принцип действия зиговочного станка основан на пластической деформации металла между двумя вращающимися рабочими валами. На этих валах закреплены специальные профильные инструменты – зиговочные ролики или дорны. Их профиль представляет собой точно рассчитанное сочетание выступов и впадин. Лист металла проходит между вращающимися валами, и под высоким давлением профиль инструмента отпечатывается на его поверхности, создавая характерный рельеф. Процесс гофрирования листового металла происходит без снятия стружки и без нагрева материала, соответственно, зиговка относится к методам холодной штамповки.
Ключевые параметры, определяющие результат:
- усилие сжатия, которое можно регулировать;
- точная настройка зазора между валами.
Правильно установленный зазор гарантирует, что металл не будет поврежден, но при этом деформация будет достаточной для формирования четкого и прочного зига. Станки могут иметь ручную, механическую, электрическую или гидравлическую систему привода, определяющую их производительность и возможности по работе с металлом разной толщины.
Типы зиговочных станков
Зиговочные станки классифицируют по нескольким признакам: типу привода, количеству валов, степени мобильности.

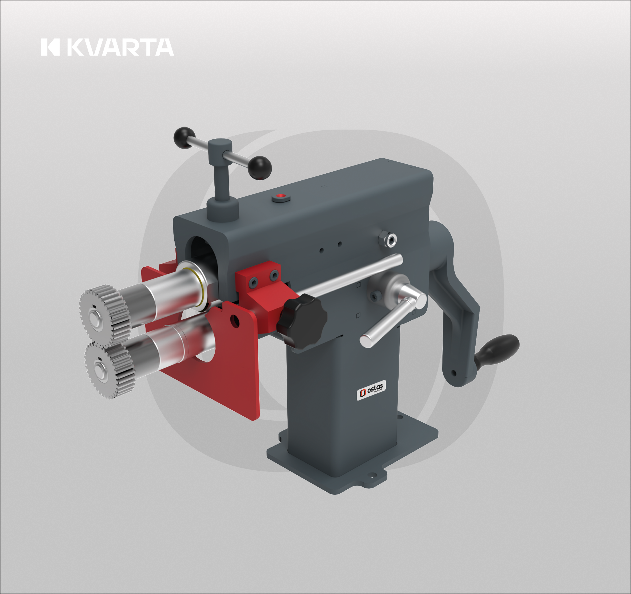

Ручные зиговочные станки. Это простейшие и наиболее доступные модели, как, например, Ostas KM. Валы в них приводятся в движение мускульной силой оператора, вращающего рукоятку. Такие станки компактны, мобильны и не требуют подключения к электросети, что делает их идеальным выбором для малых мастерских, проведения монтажных работ на объекте или при небольших объемах производства. Недостатки ручного зиговочного оборудования:
- ограничение по толщине обрабатываемого металла – обычно до 1,2 мм для стали;
- зависимость качества зига от физической усталости оператора.

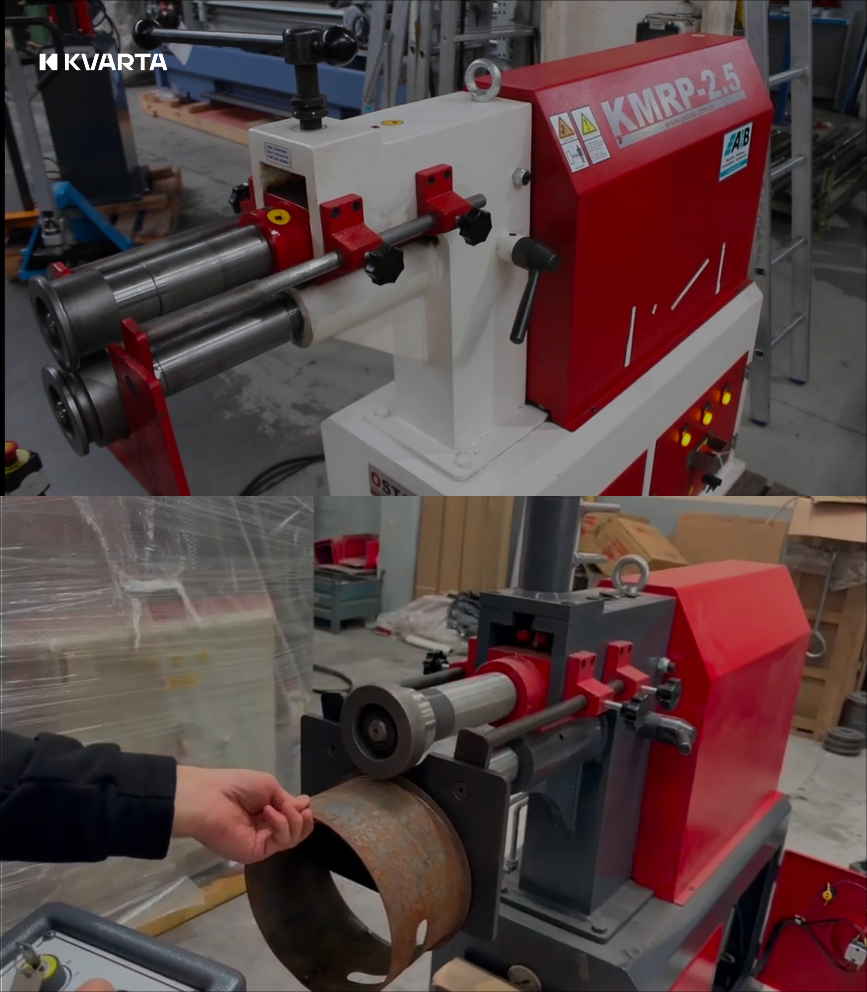

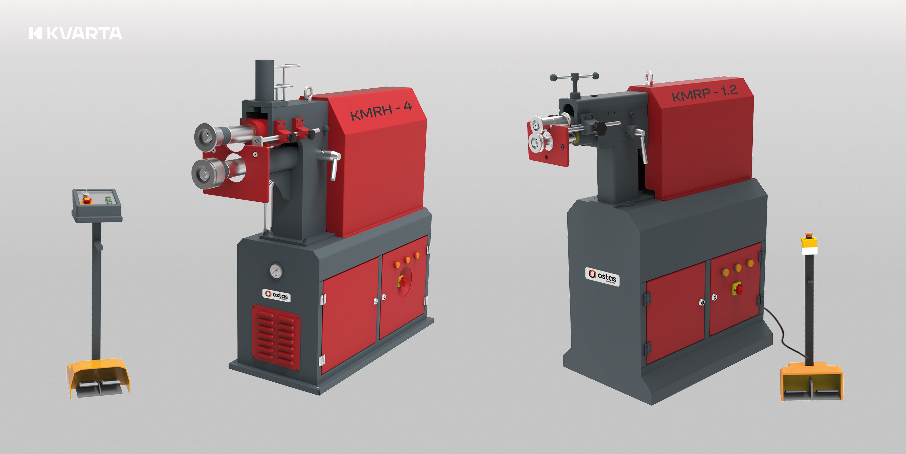

Электрические или электромеханические станки. В этих моделях вращение валов обеспечивается электродвигателем. Они значительно производительнее ручных, обеспечивают стабильное усилие и высокую равномерность зига. Электрические станки, такие как Ostas KMRP-1,8, предназначены для стационарной установки в цехах и рассчитаны на постоянную эксплуатацию с большими объемами заготовок. Они могут оснащаться реверсивным приводом, обеспечивающим возможность вращения валов в обе стороны, и системами плавной регулировки скорости. Альтернативный вариант – модели с гидравлическим приводом.
Станки с ЧПУ (числовым программным управлением). Это наиболее технологически продвинутый класс оборудования. Все параметры работы – скорость вращения, усилие, позиционирование листа – контролируются программой. Это позволяет не только добиваться высочайшей повторяемости и точности, но и выполнять сложные зиговочные операции по заданным траекториям, например, создавать зиги криволинейной формы. Такие станки интегрируются в автоматизированные линии.
Также существуют универсальные зиг-машины, которые за счет смены инструмента (роликов) могут выполнять не только зиговку, но и другие операции: резку, отбортовку, формирование углов.
Операции и возможности
Зиговочный станок – многофункциональное оборудование, способное выполнять следующие операции:
- Непосредственно зиговка – основная операция. Может быть однорядной (один зиг) и многорядной (несколько параллельных зигов). Последняя применяется, если нужно увеличить продольную жесткость длинных деталей, например, воздуховодов.
- Формовка отбортовки (закатка). Это процесс загиба кромки листа с приданием ей цилиндрической или иной формы листа. Отбортовка металлического края служит для его укрепления, устранения острой режущей кромки и подготовки к последующему соединению, часто – для создания фальцевого шва.
- Роликовая резка. С помощью специальных режущих роликов станок может разрезать листовой металл. Этот способ резки не дает искр и не нарушает структуру металла на кромке, в отличие от абразивной или плазменной резки.
- Формирование углов и ребер жесткости. Путем прокатки под определенным углом или с использованием профильных роликов на листе создаются дополнительные конструктивные элементы, увеличивающие его прочность.
- Подготовка соединений. Наиболее распространенное применение – подготовка к фальцевому соединению. Зиг, отбортовка и закатка, выполненные на станке, позволяют быстро и герметично соединить два листа в замок без использования сварки или заклепок.
Отрасли применения
Благодаря своей универсальности и эффективности зиговочные станки и машины нашли применение в самых разных сферах промышленности и строительства.
- Вентиляция и кондиционирование. На станках изготавливают элементы воздуховодов – прямые участки, отводы, переходы, – а также соединительные муфты. Зиг обеспечивает жесткость длинных прямых участков, а отбортовка фальцев края позволяет произвести быстрый и герметичный монтаж всей системы.
- Кровельные и фасадные работы. Оборудование используется для обработки кровельного покрытия, изготовления доборных элементов, подготовки краев металлочерепицы или профнастила.
- Производство металлической тары и корпусов. Изготовление бочек, банок, технологических кожухов, электротехнических шкафов часто требует создания кромок для последующей герметизации или сборки.
- Автомобильная промышленность и ремонт. В кузовном ремонте станки для зиговки применяются, чтобы восстанавливать и усиливать элементы кузова, создавать заплатки и ремонтные вставки.
- Общее машиностроение – для производства различных изделий из металлического листа: от коробов и защитных экранов до деталей сельскохозяйственной техники.
Преимущества зиговки
Использование зиговки и зиговочных станков дает ряд неоспоримых преимуществ по сравнению с другими методами обработки:
- Увеличение жесткости без увеличения веса. За счет создания ребер жесткости (зигов) тонкий лист становится более устойчивым к нагрузкам на изгиб и скручивание. Это позволяет экономить материал.
- Высокая производительность. Процесс прокатки между роликами идет очень быстро, его легко можно автоматизировать, если требуется серийное или массовое производство.
- Высокое качество соединения. Фальцевые соединения, подготовленные с помощью зиговки, характеризуются высокой герметичностью, прочностью и аккуратным внешним видом без следов сварки или крепежа.
- Экономия на крепеже. Отсутствие необходимости в заклепках, болтах или сварке снижает стоимость сборки и ускоряет монтажные работы.
- Сохранение защитных покрытий. Холодный процесс не повреждает защитные цинковые или полимерные покрытия листа, что особенно важно для коррозионной стойкости готовых изделий.
Выбор зиговочного станка
При подборе оборудования необходимо учитывать несколько важных технических и эксплуатационных параметров.
- Толщина обрабатываемого металла (рабочий диапазон) – основной параметр. Он указывается для разных материалов – стали, алюминия, меди. В процессе эксплуатации оборудования нельзя превышать максимальную толщину, указанную производителем.
- Длина зига (рабочая длина роликов) определяет максимальную ширину листа, который можно обработать за один проход. Для обработки более широких листов потребуется несколько проходов с перестановкой.
- Тип привода. Ручной зиговочный станок подходит для редкого использования и работы с тонкими материалами. Для постоянной работы и больших объемов необходимо оборудование с гидравлическим или электромеханическим приводом.
- Возможность регулировки. Важна точная регулировка зазора между валами и, в некоторых случаях, угла их наклона.
- Наличие и доступность сменного инструмента. Универсальность станков для холодной обработки методом зиговки определяется ассортиментом зиговочных, отбортовочных и режущих роликов, которые для него выпускаются.
- Надежность и ремонтопригодность. Следует отдавать предпочтение оборудованию с массивной станиной, качественными подшипниками и наличием сервисной поддержки у производителя или поставщика.
Заключение
Зиговочный станок – высокоэффективное и надежное оборудование, которое необходимо предприятиям, работающим с листовым металлом. Правильный выбор модели, соответствующий производственным задачам, позволяет значительно повысить качество продукции, скорость ее изготовления и общую рентабельность работ. Компания KVARTA предоставляет возможность заказать зиговочные станки различных типов. В каталоге представлено оборудование ведущих мировых производителей.
